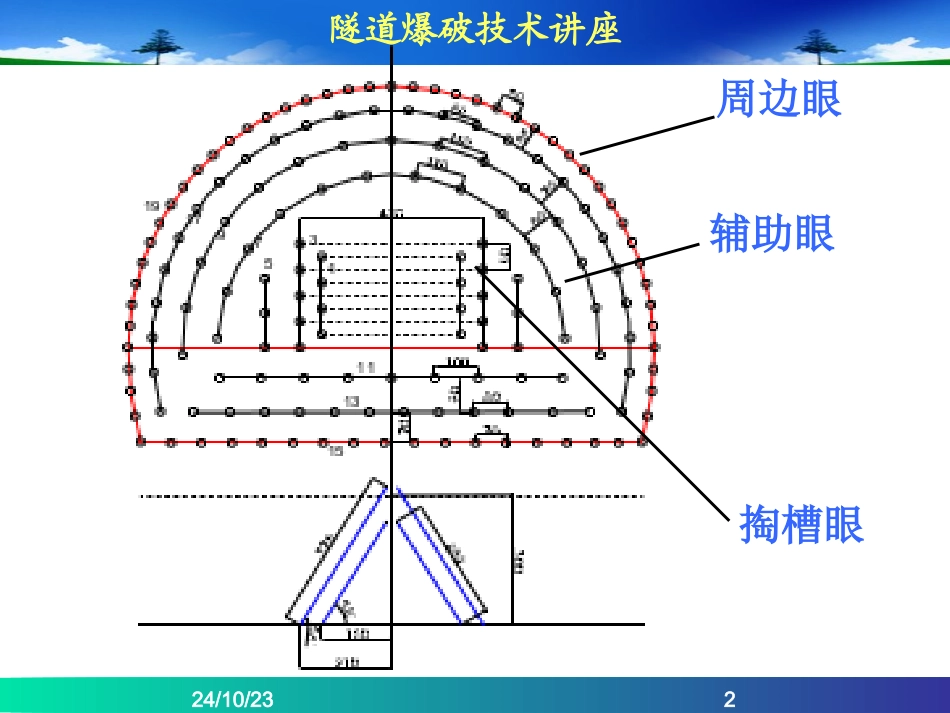

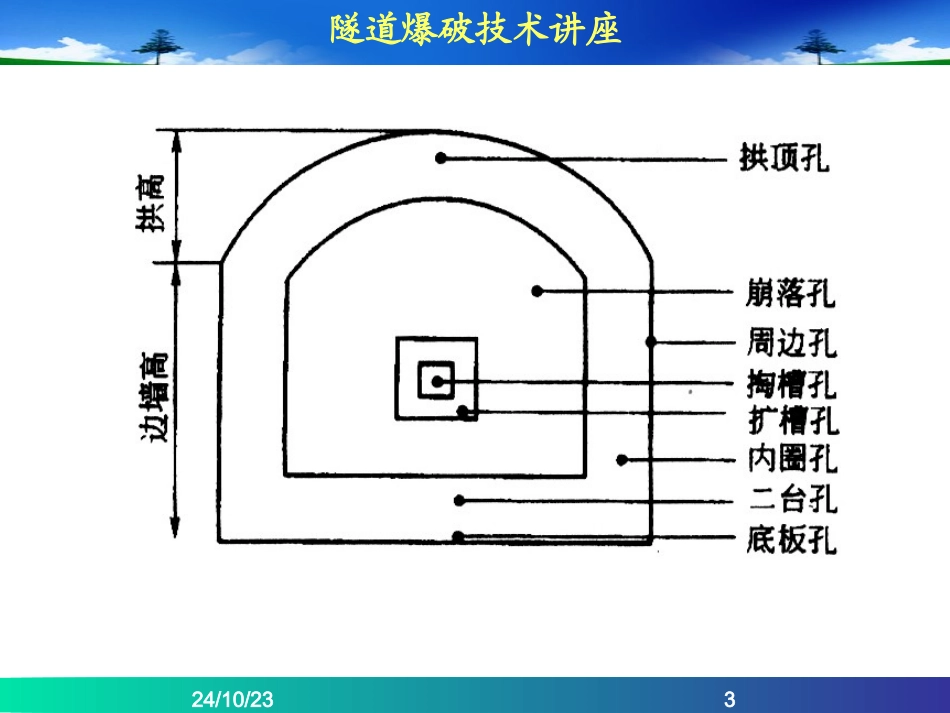

隧道爆破技术讲座24/10/231TunnelBlasting2011-1-19隧道爆破技术讲座24/10/232掏槽眼周边眼辅助眼隧道爆破技术讲座24/10/233隧道爆破技术讲座24/10/234爆破光面的形成，起至关重要的是掏槽眼和周边眼的设计。其中：掏槽眼是为辅助眼提供新的自由面，是后续爆破效果能好的基础，直接影响隧道爆破的循环进尺和掘进效果。隧道爆破技术讲座24/10/235辅助眼进一步扩大掏槽空间，破碎隧道岩体，为后续爆破提供新的自由面；周边眼则直接关系着到隧道开挖边界的超欠挖大小和对保留围岩损害的程度。隧道爆破技术讲座24/10/236炮孔布置位置与形式：掏槽眼一般布置在断面的中下方，主要有楔形掏槽和桶形掏槽，多用楔形掏槽方式；有水平楔形与垂直楔形之分。隧道爆破技术讲座24/10/237辅助眼（崩落眼）一般围绕掏槽空间，按线形或环形均匀布置；排间距b(即抵抗线w)应小于同排或同环的孔距a，常为孔距a的80％~100％；可以打垂直眼，也可打斜眼，逐渐垂直；周边眼布置在设计轮廓线上，通常为斜眼，眼底落在设计轮廓线上或外摆10cm，一般采用光面爆破。隧道爆破技术讲座24/10/238周边眼布置在设计轮廓线上，通常为斜眼，眼底落在设计轮廓线上或外摆10cm，一般采用光面爆破或预裂爆破。隧道爆破技术讲座24/10/239图楔形掏槽—水平楔形其他孔线形布置隧道爆破技术讲座24/10/2310楔形掏槽—垂直楔形其他孔环状布置隧道爆破技术讲座24/10/2311各类孔孔间距取值原则：掏槽孔的夹制作用大，爆破条件差，炮孔应较密；辅助孔（崩落孔）经过掏槽孔、扩槽孔爆破后，自由面条件较好，孔距应较大；距掏槽空间越近排距越大；周边孔的作用是控制开挖轮廓，应采用光面爆破或预裂爆破，孔间距必须小于排间距；隧道爆破技术讲座24/10/2312扩槽孔、内圈孔、二台孔、底板孔的孔距均应比掏槽孔和周边孔大，但是比崩落孔要密，其间距或抵抗线一般为崩落孔的80％左右，因为扩槽孔的作用是进一步扩大槽腔，为后续炮孔的爆破提供良好的临空面条件，应适当加密炮孔，以保证爆破效果；隧道爆破技术讲座24/10/2313内圈孔距离开挖面较近，应适当加密，使炸药能量在内圈孔一带均匀分布，减少对围岩的爆破破坏；扩槽、崩落孔爆破后，部分岩碴堆积在底板上，增加了二台孔、底板孔的爆破负荷，为保证底部的爆破效果，二台孔、底板孔也必须适当加密。隧道爆破技术讲座24/10/2314炮孔的方向和角度炮孔的方向，可以与作业面垂直或倾斜，在有明显裂缝或层理时，炮孔应与岩石裂缝或层理垂直或斜交(见图)，尽量避免平行层理和钻入裂缝。掏槽可利用裂缝、层理。隧道爆破技术讲座24/10/2315一般炮孔应与自由面成一定角度，以有利于爆破外抛。角度的大小，根据岩石的坚硬程度、炮孔作用及便于作业而定。炮孔角度越大，爆破效果越差；炮孔角度越小，最小抵抗线(装药中心至自由面的垂直距离)越小，爆破效果越好，但炮孔深度浅，进度慢。既要进度快，又要爆破效果好，必须选择好炮孔的角度。隧道爆破技术讲座24/10/2316炮孔倾角取值参考表：加强掏槽孔：50°～55°;掏槽孔：55°～75°；辅助孔：75°～90°；周边孔：85°～90°。岩石坚硬取小值，岩石松软取大值。隧道爆破技术讲座24/10/2317各类炮孔眼底要落在要求的同一平面上，掏槽眼应超深20ｃｍ左右。隧道爆破技术讲座24/10/2318孔数较多同类孔也应采用分段延时起爆。即使是楔形掏槽眼，各对楔形掏槽眼之间应跳段设置。隧道爆破技术讲座24/10/2319掏槽困难，可适当加眼。在坚硬岩石中掏槽，难以形成掏槽空间，可在楔形掏槽眼上下中间部位各加一个掏槽眼，且向楔形中央倾斜。隧道爆破技术讲座24/10/2320隧道爆破周边眼必须采用的光面爆破。实践表明，采用普通爆破方法，不仅对围岩扰动大，而且难以爆出理想的开挖轮廓，而光面爆破较大程度的满足上述要求。隧道爆破技术讲座24/10/2321光面爆破的特点技术：沿设计轮廓线打一排小孔距的平行炮孔，小药量、不耦合装药，在开挖区主炮孔爆破后（后起爆），同时起爆。隧道爆破技术讲座24/10/2322光面爆破的切割成缝机理：1、相邻孔的导向作用2、爆生气体的扩缝作用（小孔距、平行炮孔、小药量、不耦合装药、后起爆、同时起爆）。隧道爆破技术讲座2...
