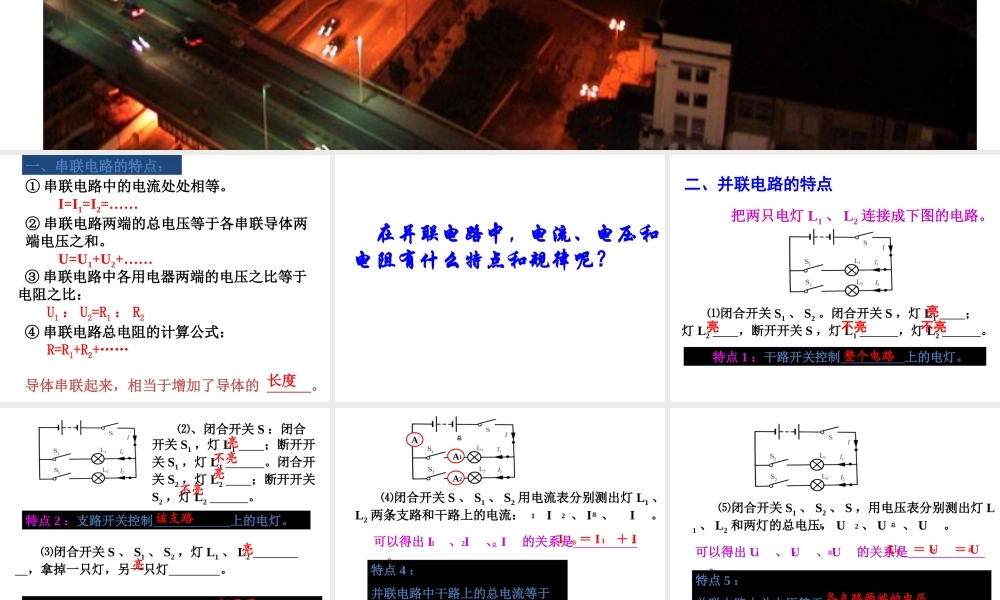

电路分析与应用一、串联电路的特点：① 串联电路中的电流处处相等。 I=I1=I2=……② 串联电路两端的总电压等于各串联导体两端电压之和。 U=U1+U2+…… ③ 串联电路中各用电器两端的电压之比等于电阻之比： U1 ： U2=R1 ： R2 ④ 串联电路总电阻的计算公式： R=R1+R2+……导体串联起来，相当于增加了导体的 ＿＿＿。长度 在并联电路中，电流、电压和电阻有什么特点和规律呢？二、并联电路的特点把两只电灯 L1 、 L2 连接成下图的电路。 ⑴闭合开关 S1 、 S2 。闭合开关 S ，灯 L1 ；灯 L2 ，断开开关 S ，灯 L1 ，灯 L2 。亮亮不亮不亮 特点 1 ：干路开关控制 上的电灯。整个电路 ⑵、闭合开关 S ：闭合开关 S1 ，灯 L1 ；断开开关 S1 ，灯 L1 。闭合开关 S2 ，灯 L2 ；断开开关S2 ，灯 L2 。亮不亮亮不亮特点 2 ：支路开关控制 上的电灯。该支路 ⑶闭合开关 S 、 S1 、 S2 ，灯 L1 、 L2 ，拿掉一只灯，另一只灯 。亮亮特点 3 ：并联电路中各支路上的电灯 影响。相互不 ⑷闭合开关 S 、 S1 、 S2 用电流表分别测出灯 L1 、L2 两条支路和干路上的电流： I 、 I 、 I 。12总AAA12可以得出 I 、 I 、 I 的关系是 。12总总12总I ＝ I ＋ I 特点 4 ：并联电路中干路上的总电流等于 。各条支路的电流之和 ⑸闭合开关 S1 、 S2 、 S ，用电压表分别测出灯 L1 、 L2 和两灯的总电压， U 、 U 、 U 。12总可以得出 U 、 U 、 U 的关系是 。12总12总U ＝ U ＝ U 特点 5 ：并联电路中总电压等于 。各支路两端的电压特点 1 ：干路开关控制 上的电灯。整个电路二、并联电路的特点特点 2 ：支路开关控制 上的电灯。该支路特点 3 ：并联电路中各支路上的电灯 影响。相互不 特点 4 ： 并联电路中干路上的总电流等于 。各条支路的电流之和 特点 5 ：并联电路中总电压等于 。各支路两端的电压 练习、电阻之比是 1:5 的灯 L1 、 L2 并联在同一电路中，则灯 L1 、 L2 两端的电压之比是多少？例题 1 、 灯 L1 、 L2 并联，已知灯 L1 的电阻为 10 欧，灯 L2 的电阻为 5 欧，流过灯L2 的电流为 0.2 安 , 则流过灯 L1 的电流为多少 ?课本： 146 页， 2 、 4 并联电路的总电阻与各支路的电阻有什么关系？2 ．两导体电阻 R1=10Ω ， R2=1Ω ，并联起来使用时...
