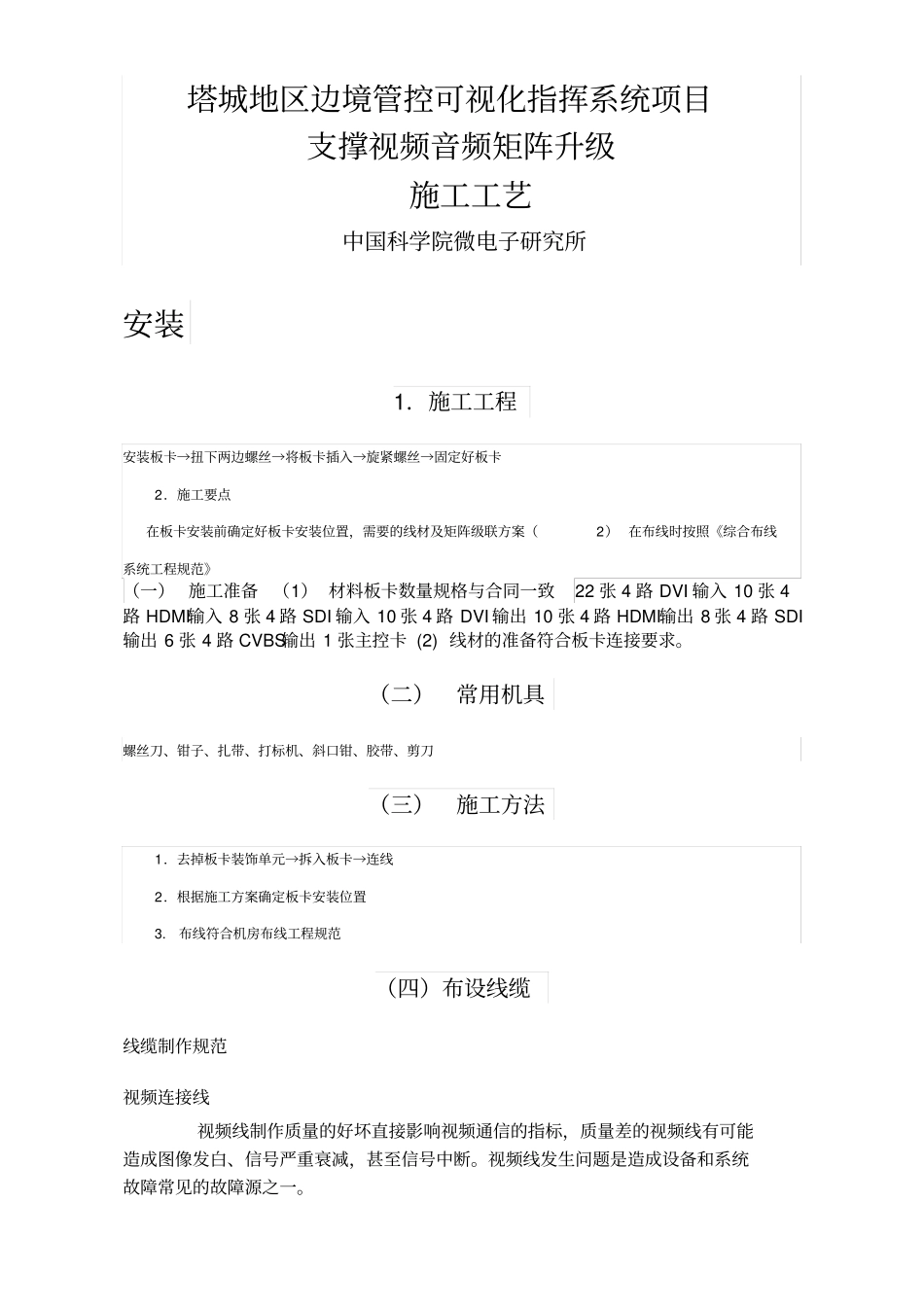

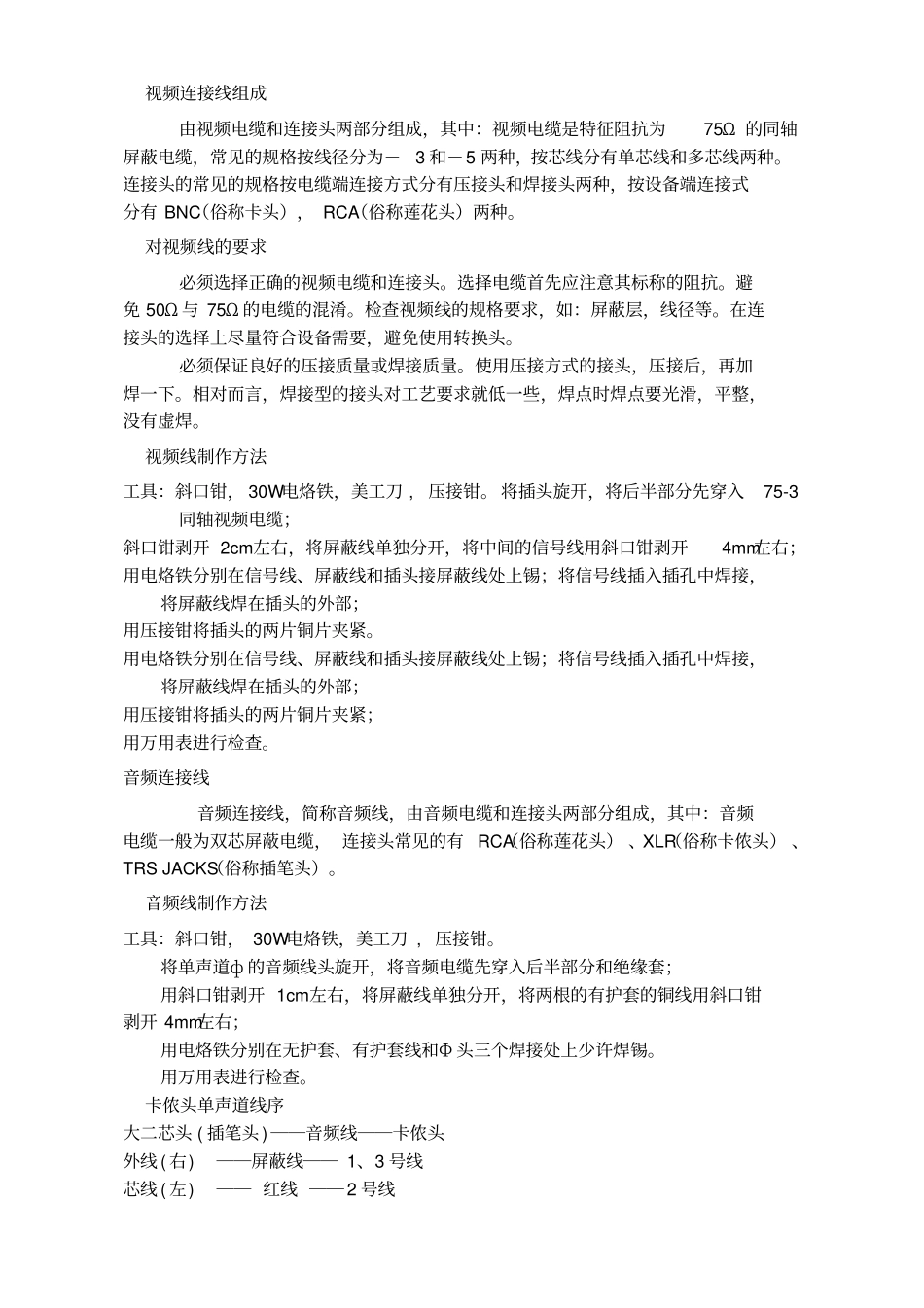

塔城地区边境管控可视化指挥系统项目支撑视频音频矩阵升级施工工艺中国科学院微电子研究所安装1.施工工程安装板卡→扭下两边螺丝→将板卡插入→旋紧螺丝→固定好板卡2.施工要点在板卡安装前确定好板卡安装位置,需要的线材及矩阵级联方案(2) 在布线时按照《综合布线系统工程规范》(一) 施工准备(1) 材料板卡数量规格与合同一致22 张 4 路 DVI 输入 10 张 4路 HDMI输入 8 张 4 路 SDI 输入 10 张 4 路 DVI 输出 10 张 4 路 HDMI输出 8 张 4 路 SDI输出 6 张 4 路 CVBS输出 1 张主控卡 (2) 线材的准备符合板卡连接要求。(二)常用机具螺丝刀、钳子、扎带、打标机、斜口钳、胶带、剪刀(三)施工方法1.去掉板卡装饰单元→拆入板卡→连线2.根据施工方案确定板卡安装位置3. 布线符合机房布线工程规范(四)布设线缆线缆制作规范视频连接线视频线制作质量的好坏直接影响视频通信的指标,质量差的视频线有可能造成图像发白、信号严重衰减,甚至信号中断。视频线发生问题是造成设备和系统故障常见的故障源之一。视频连接线组成由视频电缆和连接头两部分组成,其中:视频电缆是特征阻抗为75Ω 的同轴屏蔽电缆,常见的规格按线径分为-3 和-5 两种,按芯线分有单芯线和多芯线两种。连接头的常见的规格按电缆端连接方式分有压接头和焊接头两种,按设备端连接式分有 BNC(俗称卡头), RCA(俗称莲花头)两种。对视频线的要求必须选择正确的视频电缆和连接头。选择电缆首先应注意其标称的阻抗。避免 50Ω 与 75Ω 的电缆的混淆。检查视频线的规格要求,如:屏蔽层,线径等。在连接头的选择上尽量符合设备需要,避免使用转换头。必须保证良好的压接质量或焊接质量。使用压接方式的接头,压接后,再加焊一下。相对而言,焊接型的接头对工艺要求就低一些,焊点时焊点要光滑,平整,没有虚焊。视频线制作方法工具:斜口钳, 30W电烙铁,美工刀 , 压接钳。 将插头旋开,将后半部分先穿入75-3同轴视频电缆;斜口钳剥开 2cm左右,将屏蔽线单独分开,将中间的信号线用斜口钳剥开4mm左右;用电烙铁分别在信号线、屏蔽线和插头接屏蔽线处上锡;将信号线插入插孔中焊接,将屏蔽线焊在插头的外部;用压接钳将插头的两片铜片夹紧。用电烙铁分别在信号线、屏蔽线和插头接屏蔽线处上锡;将信号线插入插孔中焊接,将屏蔽线焊在插头的外部;用压接钳将插头的两片铜片夹紧;用万用表进行检查。音频连接线...
