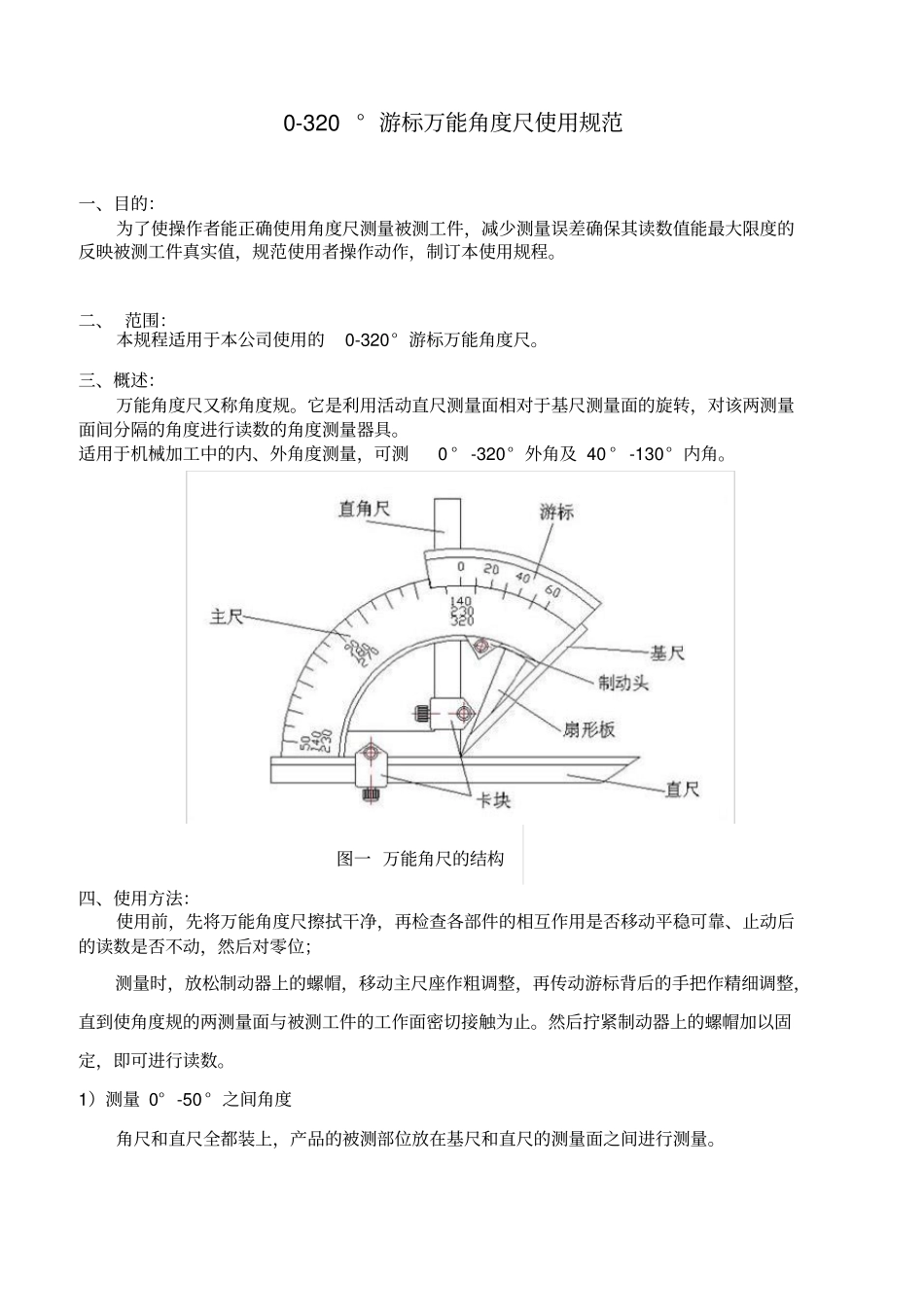

0-320 ° 游标万能角度尺使用规范一、目的：为了使操作者能正确使用角度尺测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本使用规程。二、 范围：本规程适用于本公司使用的0-320° 游标万能角度尺。三、概述：万能角度尺又称角度规。它是利用活动直尺测量面相对于基尺测量面的旋转，对该两测量面间分隔的角度进行读数的角度测量器具。适用于机械加工中的内、外角度测量，可测 0 ° -320° 外角及 40 ° -130° 内角。四、使用方法：使用前，先将万能角度尺擦拭干净，再检查各部件的相互作用是否移动平稳可靠、止动后的读数是否不动，然后对零位；测量时，放松制动器上的螺帽，移动主尺座作粗调整，再传动游标背后的手把作精细调整，直到使角度规的两测量面与被测工件的工作面密切接触为止。然后拧紧制动器上的螺帽加以固定，即可进行读数。1）测量 0° -50 ° 之间角度角尺和直尺全都装上，产品的被测部位放在基尺和直尺的测量面之间进行测量。图一 万能角尺的结构2）、测量 50° -140° 之间角度把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。3）测量 140° -230° 之间角度把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交点和基尺的尖端对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。图二 测量 0°-50 ° 之间角度图三 测量 50°-140 ° 之间角度4）测量 230° -320° 之间角度把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。5）、 万能角度尺的读数图四 测量 140 °-230 ° 之间角度图五 测量 230 ° -320 ° 之间角度工作原理：万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1° 。游标的刻线是取主尺的29° 等分为 30 格，因此游标刻线角格为29° /30 ，即主尺与游标一格的差值为2′ ，也就是说万能角度尺读数准确度为2′ 。其读数方法与游标卡尺完全相同。度：看游标零线左边对应主尺上最靠近一条刻线的数值，读出被测角“度”的整数部分。分：从游标尺上读出“分”的数值-----看游标上哪条刻线与主尺相应刻线对齐，可以从游标上直接读出被测角“度”的小数部分，即“分”的数值。如图六：主尺为读数为 9° ，游标的第 8 条线与尺对齐读...
