停车场管理系统培训课件VIP免费

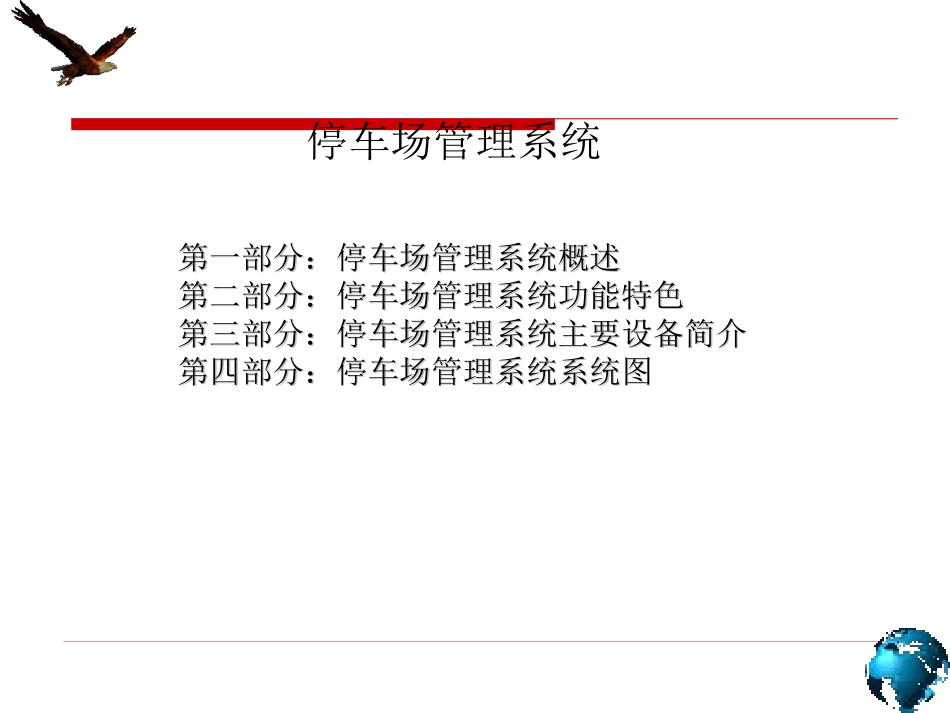

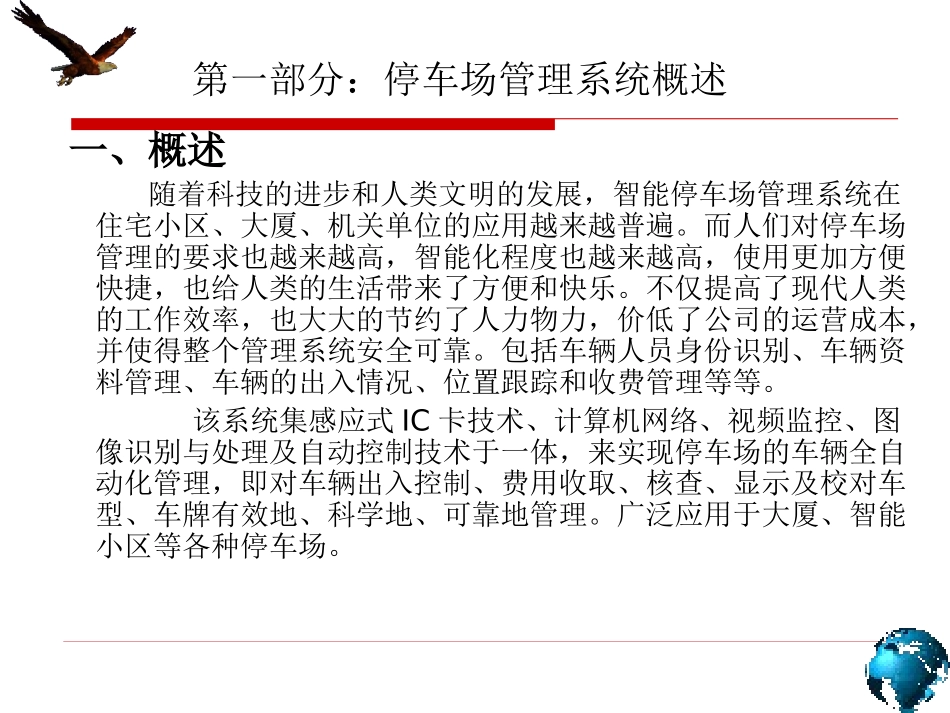

停车场管理系统培训课件停车场管理系统第一部分：停车场管理系统概述第一部分：停车场管理系统概述第二部分：停车场管理系统功能特色第二部分：停车场管理系统功能特色第三部分：停车场管理系统主要设备简介第三部分：停车场管理系统主要设备简介第四部分：停车场管理系统系统图第四部分：停车场管理系统系统图第一部分：停车场管理系统概述一、概述随着科技的进步和人类文明的发展，智能停车场管理系统在住宅小区、大厦、机关单位的应用越来越普遍。而人们对停车场管理的要求也越来越高，智能化程度也越来越高，使用更加方便快捷，也给人类的生活带来了方便和快乐。不仅提高了现代人类的工作效率，也大大的节约了人力物力，价低了公司的运营成本，并使得整个管理系统安全可靠。包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费管理等等。该系统集感应式IC卡技术、计算机网络、视频监控、图像识别与处理及自动控制技术于一体，来实现停车场的车辆全自动化管理，即对车辆出入控制、费用收取、核查、显示及校对车型、车牌有效地、科学地、可靠地管理。广泛应用于大厦、智能小区等各种停车场。二、系统主要组成部分停车场管理系统配置包括停车场控制器、远距离IC卡读感器、感应卡（有源卡和无源卡）、自动道闸、车辆感应器、地感线圈、通讯适配器、摄像机、MP4NET视频数字录像机、传输设备、停车场系统管理软件等。这种系统有助于公司企业、政府机关等对于内部车辆和外来车辆的进出进行现代化的管理，对加强企业的管理力度和提高公司的形象有较大的帮助。三、系统拓扑图1、一进一出系统拓扑图2、其他结构版IC/ID停车场系统框图工作站的配置可以是一进一出，也可以是两个入口或两个出口。甚至是一个出/入口或多个出/入口，组合非常方便灵活。IC/ID卡系统在线工作，不能脱机运行。一个工作站一般带两个口(有图像)，最大出入口数量为六个（当然必须加串口扩展卡，一个出/入口或其他串口设备各要占用一个串口）。第二部分：停车场管理系统功能特色第二部分：停车场管理系统功能特色1、读卡快速、信息记录2、身份识别、权限管理3、人性化设计，操作简单、方便、快捷4、支持系统规模任意扩展5、多种功能设置方式6、出卡机预读卡、预发卡，并一卡一车功能7、图像对比功能8、脱机/脱网运行10、信息显示11、满位提示及满位不读卡12、语音提示13、对讲功能14、自动计费、收费15、完善的收费标准设置功能16、道闸具有多种控制方式，双重防砸进场示意图出场示意图打印机SQL服务器集线器IC卡发行器一进一出一进一出一进一出一进一出网络拓扑图全自动道闸车辆检测器防砸电波入口控制主机自动出卡机满屏显示器语音提示电子中文显示屏对讲分机机箱第三部分：停车场管理系统主要设备简介第三部分：停车场管理系统主要设备简介入口部分全自动道闸车辆检测器防砸电波出口控制主机语音提示电子中文显示屏对讲分机机箱第三部分：停车场管理系统主要设备简介第三部分：停车场管理系统主要设备简介出口部分临时卡计费器485转换器多串口卡IC/ID发卡器停车场管理软件工作站电脑管理中心电脑打印机交换机光纤收发器******第三部分：停车场管理系统主要设备简介第三部分：停车场管理系统主要设备简介中心部分JSZD004直杆道闸1、道闸道闸具有感应自控和按钮控制等多种方式，具有感应探测防砸及压力电波防砸车功能，车辆过后自动复位，如道闸下落过程中遇到车辆经过，会立刻启动感应防砸功能，闸杆停止下落返回，以防砸车；如感应防砸部份出现意外，后备的压力电波胶管装置一旦碰触到车身，可立即启动防砸电路，使闸杆返回，确保百分之百无砸车事故。快速自动道闸安装在停车场的出入口处，离控制机3米左右距离。由箱体、电动机、离合器、机械传动部分、闸杆、压力电波防砸车装置、电子控制等部分组成：2、出入口控制机读卡控制机为停车场管理系统的主要设备，其组成包括控制机箱、主控板、电源部分及其它配件。可安装可安装ICIC、、IDID等多种读写装置；可带自等多种读写装置；可带自读出卡或吞卡功能；可带地感、对讲、语读出卡或吞卡功能；可带地感、对讲、语音和音和L...
