3D激光扫描仪

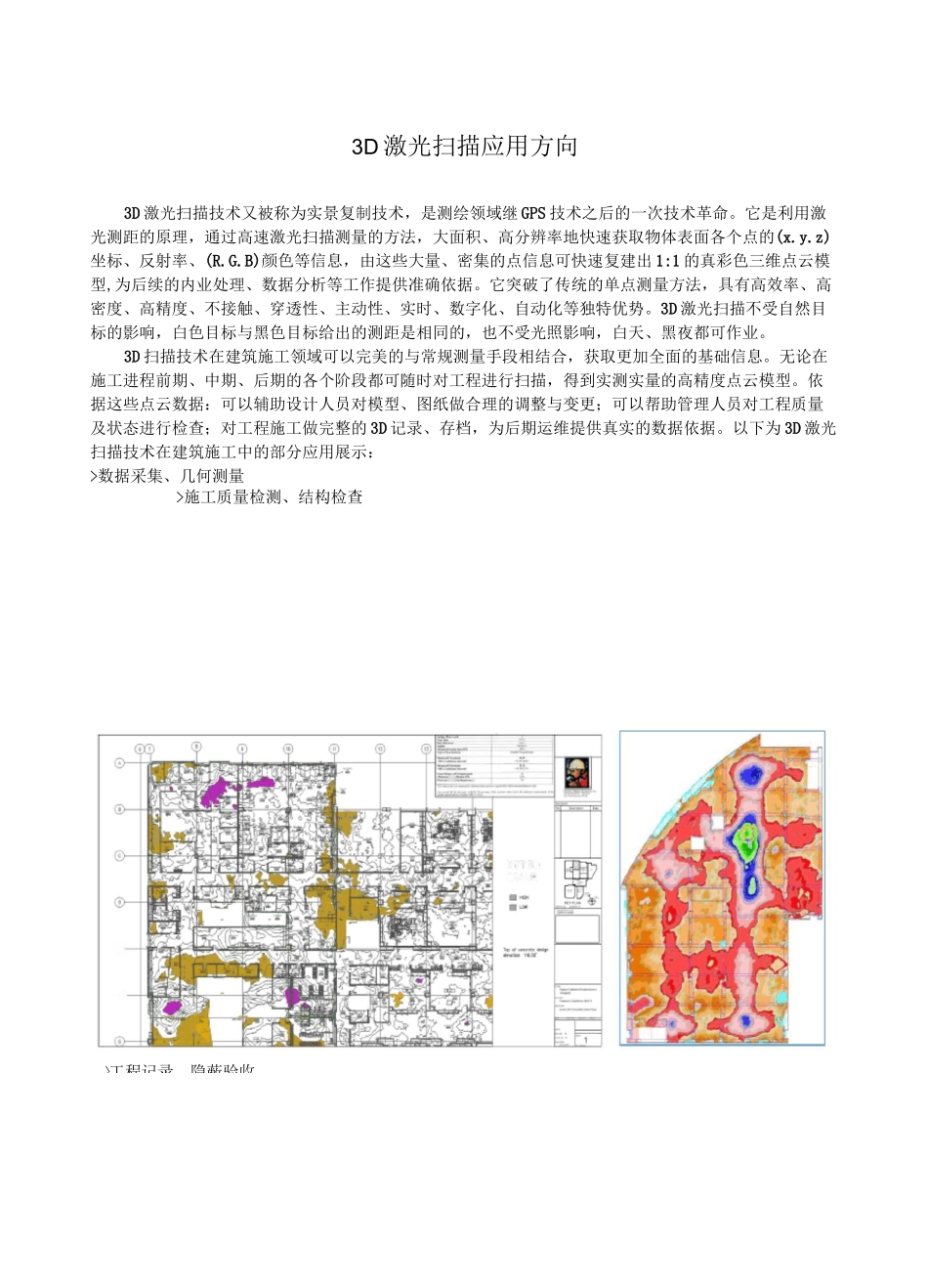

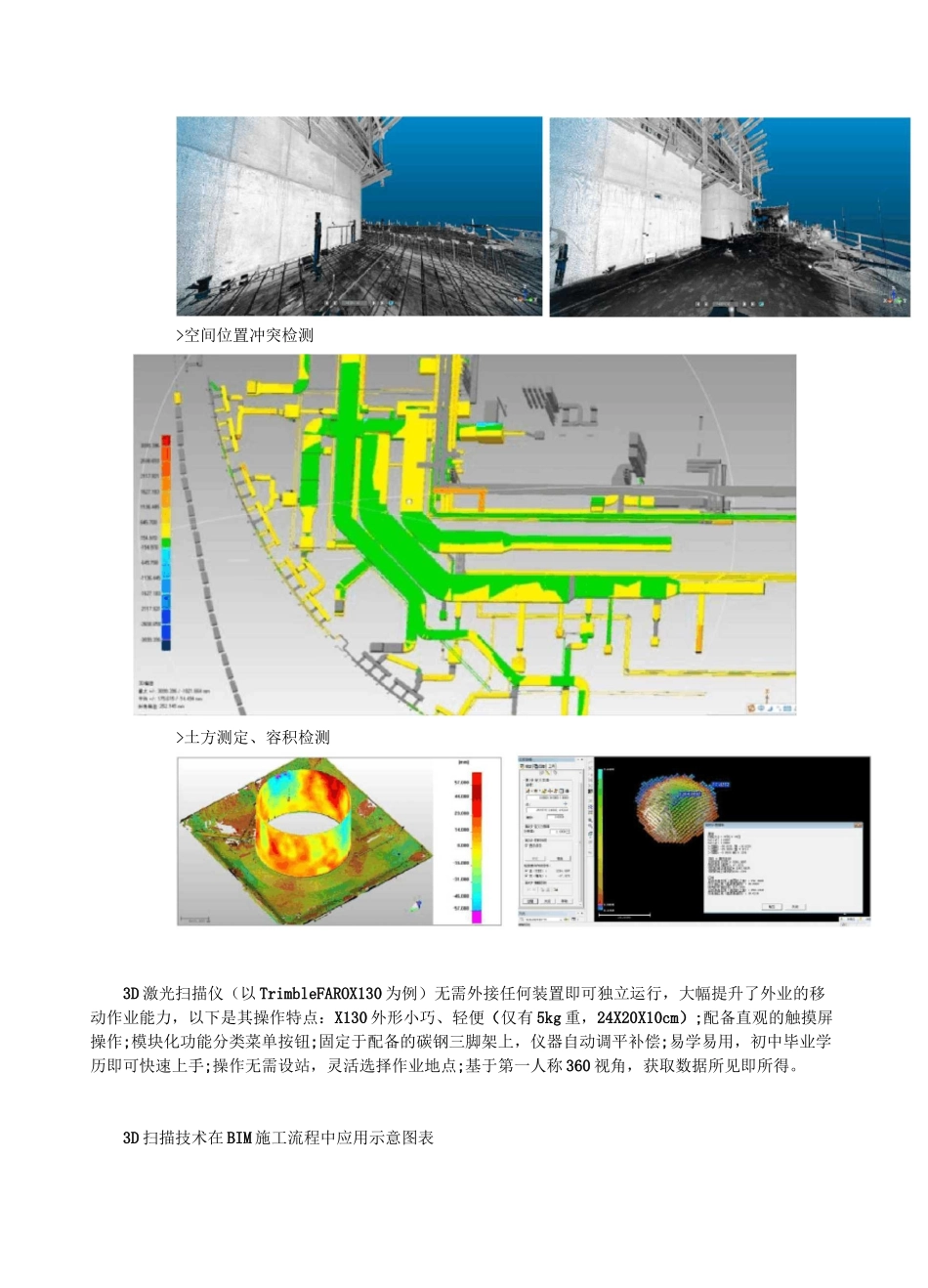

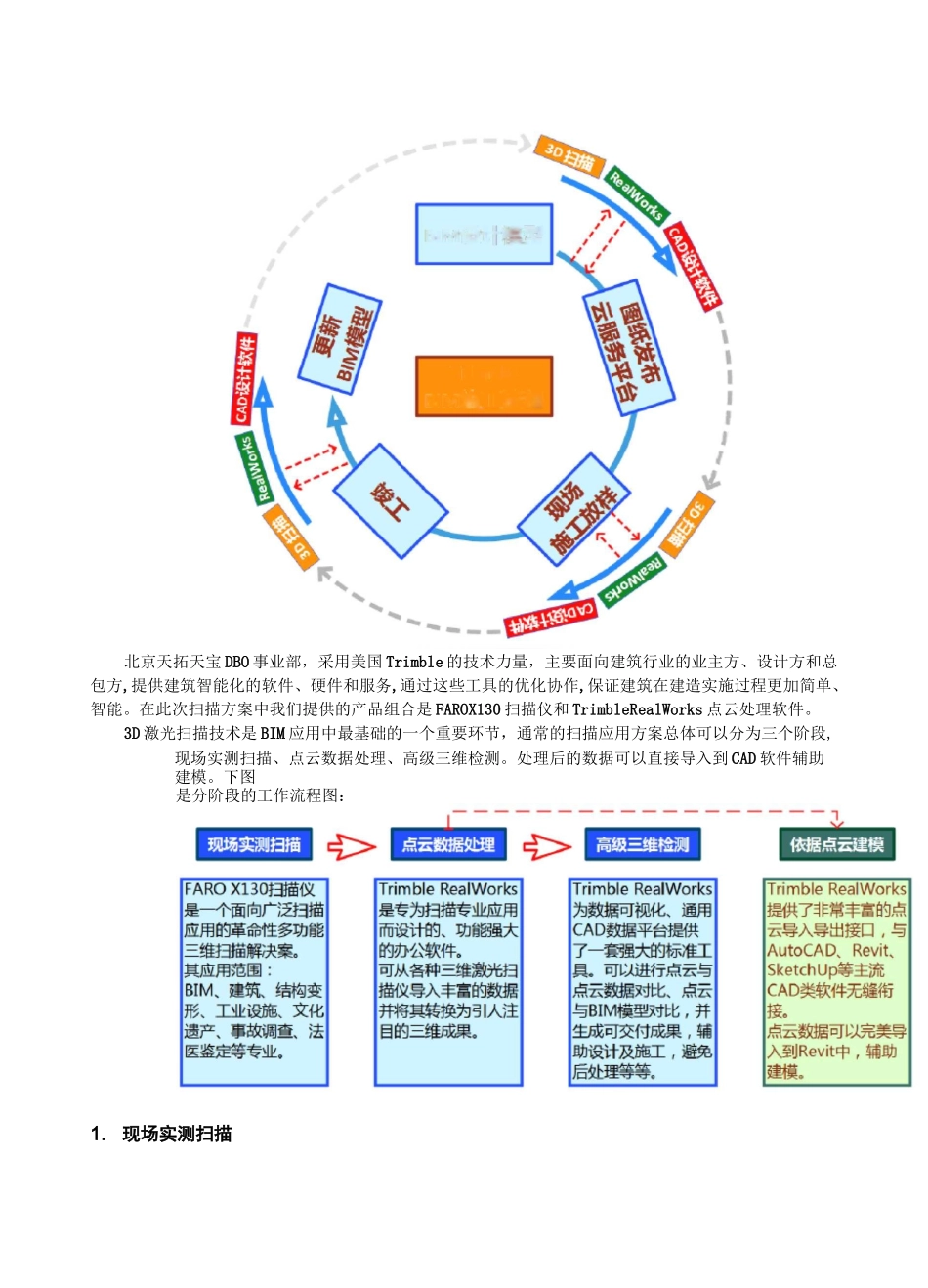

|■1©©二”>工程记录、隐蔽验收NOTTOSCAL3D 激光扫描应用方向3D 激光扫描技术又被称为实景复制技术，是测绘领域继 GPS 技术之后的一次技术革命。它是利用激光测距的原理，通过高速激光扫描测量的方法，大面积、高分辨率地快速获取物体表面各个点的(x.y.z)坐标、反射率、(R.G.B)颜色等信息，由这些大量、密集的点信息可快速复建出 1:1 的真彩色三维点云模型,为后续的内业处理、数据分析等工作提供准确依据。它突破了传统的单点测量方法，具有高效率、高密度、高精度、不接触、穿透性、主动性、实时、数字化、自动化等独特优势。3D 激光扫描不受自然目标的影响，白色目标与黑色目标给出的测距是相同的，也不受光照影响，白天、黑夜都可作业。3D 扫描技术在建筑施工领域可以完美的与常规测量手段相结合，获取更加全面的基础信息。无论在施工进程前期、中期、后期的各个阶段都可随时对工程进行扫描，得到实测实量的高精度点云模型。依据这些点云数据：可以辅助设计人员对模型、图纸做合理的调整与变更；可以帮助管理人员对工程质量及状态进行检查；对工程施工做完整的 3D 记录、存档，为后期运维提供真实的数据依据。以下为 3D 激光扫描技术在建筑施工中的部分应用展示：>数据采集、几何测量>施工质量检测、结构检查>空间位置冲突检测>土方测定、容积检测3D 激光扫描仪（以 TrimbleFAROX130 为例）无需外接任何装置即可独立运行，大幅提升了外业的移动作业能力，以下是其操作特点：X130 外形小巧、轻便（仅有 5kg 重，24X20X10cm）;配备直观的触摸屏操作;模块化功能分类菜单按钮;固定于配备的碳钢三脚架上，仪器自动调平补偿;易学易用，初中毕业学历即可快速上手;操作无需设站，灵活选择作业地点;基于第一人称 360 视角，获取数据所见即所得。3D 扫描技术在 BIM 施工流程中应用示意图表9JIiTrimbleBIIVI 施工流BlIV!设计模型北京天拓天宝 DBO 事业部，采用美国 Trimble 的技术力量，主要面向建筑行业的业主方、设计方和总包方,提供建筑智能化的软件、硬件和服务,通过这些工具的优化协作,保证建筑在建造实施过程更加简单、智能。在此次扫描方案中我们提供的产品组合是 FAROX130 扫描仪和 TrimbleRealWorks 点云处理软件。3D 激光扫描技术是 BIM 应用中最基础的一个重要环节，通常的扫描应用方案总体可以分为三个阶段,现场实测扫描、点云数据处理、高级三维检测。处理后的数据可以直接导入到 CAD 软件辅助建模。...
