洁净厂房设计规范

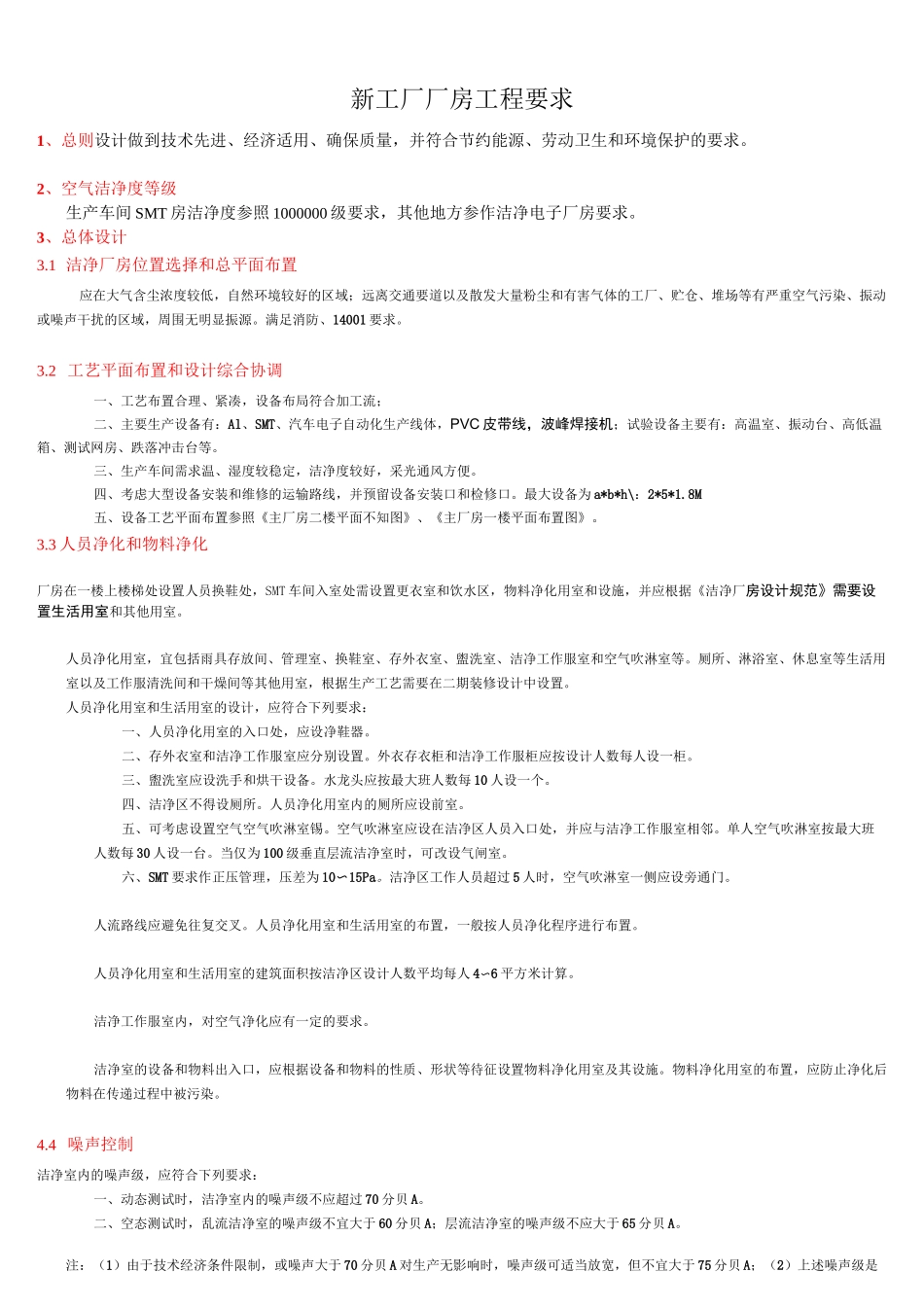

洁净厂房设计规范_第1页
1/13
洁净厂房设计规范_第2页
2/13

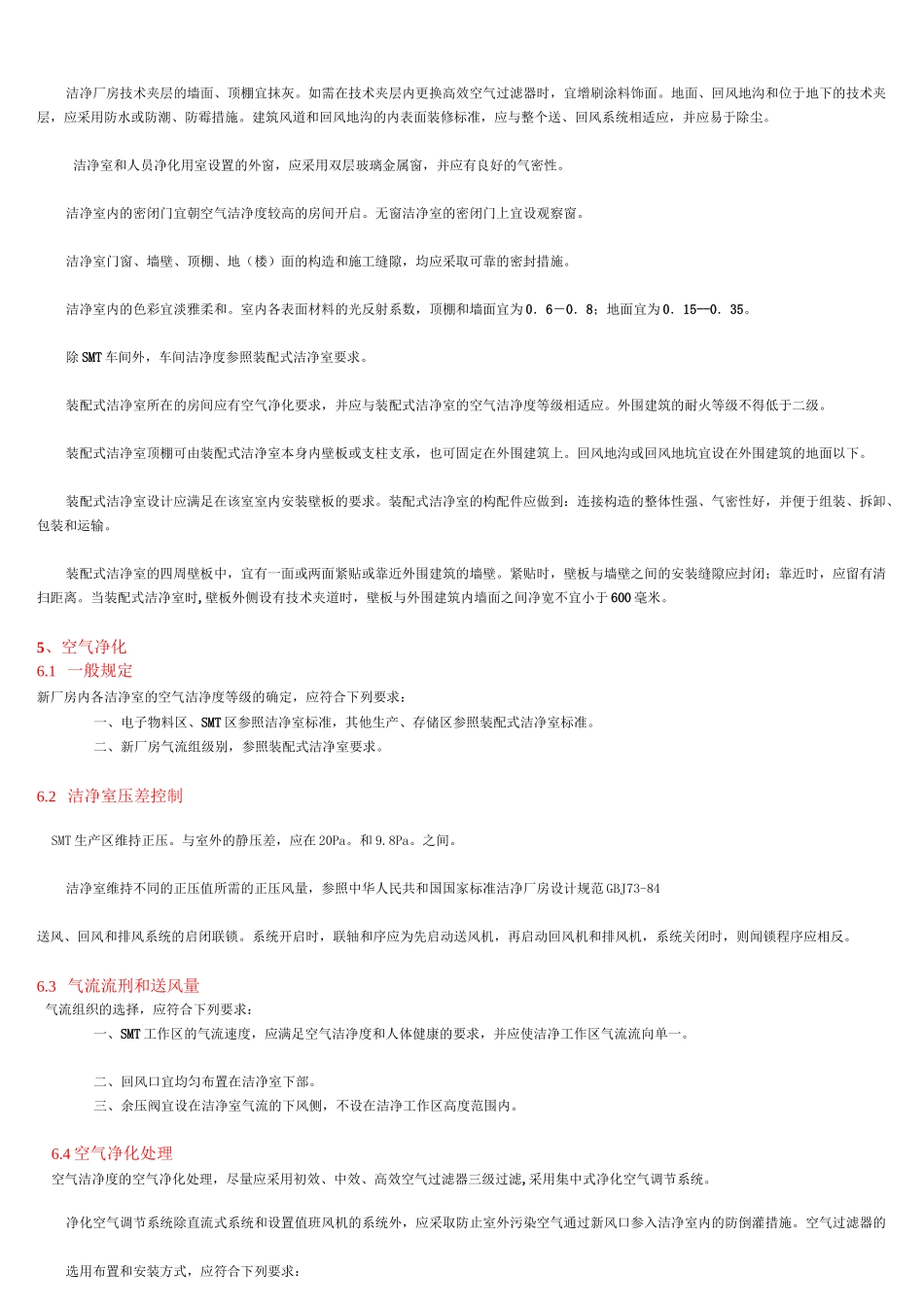

洁净厂房设计规范_第3页
3/13
新工厂厂房工程要求1、总则设计做到技术先进、经济适用、确保质量,并符合节约能源、劳动卫生和环境保护的要求。2、空气洁净度等级生产车间 SMT 房洁净度参照 1000000 级要求,其他地方参作洁净电子厂房要求。3、总体设计3.1 洁净厂房位置选择和总平面布置应在大气含尘浓度较低,自然环境较好的区域;远离交通要道以及散发大量粉尘和有害气体的工厂、贮仓、堆场等有严重空气污染、振动或噪声干扰的区域,周围无明显振源。满足消防、14001 要求。3.2 工艺平面布置和设计综合协调一、工艺布置合理、紧凑,设备布局符合加工流;二、主要生产设备有:Al、SMT、汽车电子自动化生产线体,PVC 皮带线,波峰焊接机;试验设备主要有:高温室、振动台、高低温箱、测试网房、跌落冲击台等。三、生产车间需求温、湿度较稳定,洁净度较好,采光通风方便。四、考虑大型设备安装和维修的运输路线,并预留设备安装口和检修口。最大设备为 a*b*h\:2*5*1.8M五、设备工艺平面布置参照《主厂房二楼平面不知图》、《主厂房一楼平面布置图》。3.3 人员净化和物料净化厂房在一楼上楼梯处设置人员换鞋处,SMT 车间入室处需设置更衣室和饮水区,物料净化用室和设施,并应根据《洁净厂房设计规范》需要设置生活用室和其他用室。人员净化用室,宜包括雨具存放间、管理室、换鞋室、存外衣室、盥洗室、洁净工作服室和空气吹淋室等。厕所、淋浴室、休息室等生活用室以及工作服清洗间和干燥间等其他用室,根据生产工艺需要在二期装修设计中设置。人员净化用室和生活用室的设计,应符合下列要求:一、人员净化用室的入口处,应设净鞋器。二、存外衣室和洁净工作服室应分别设置。外衣存衣柜和洁净工作服柜应按设计人数每人设一柜。三、盥洗室应设洗手和烘干设备。水龙头应按最大班人数每 10 人设一个。四、洁净区不得设厕所。人员净化用室内的厕所应设前室。五、可考虑设置空气空气吹淋室锡。空气吹淋室应设在洁净区人员入口处,并应与洁净工作服室相邻。单人空气吹淋室按最大班人数每 30 人设一台。当仅为 100 级垂直层流洁净室时,可改设气闸室。六、SMT 要求作正压管理,压差为 10〜15Pa。洁净区工作人员超过 5 人时,空气吹淋室一侧应设旁通门。人流路线应避免往复交叉。人员净化用室和生活用室的布置,一般按人员净化程序进行布置。人员净化用室和生活用室的建筑面积按洁净区设计人数平均每人 4〜6 平方米计算。洁净工作服室内,对空气净化应有一定的要...
