交流电气装置的接地(规范)

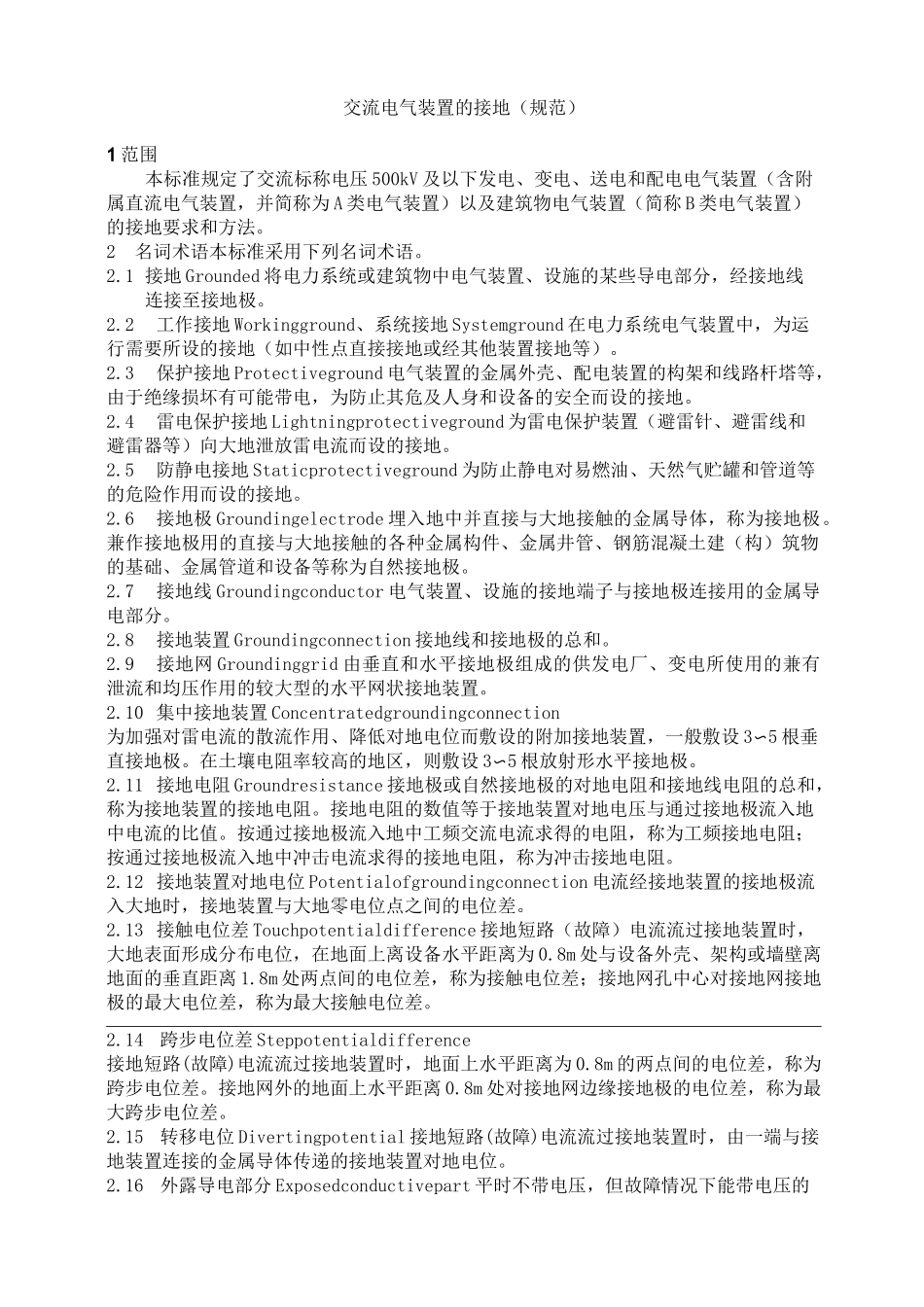

交流电气装置的接地（规范）1 范围本标准规定了交流标称电压 500kV 及以下发电、变电、送电和配电电气装置（含附属直流电气装置，并简称为 A 类电气装置）以及建筑物电气装置（简称 B 类电气装置）的接地要求和方法。2名词术语本标准采用下列名词术语。2.1 接地 Grounded 将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。2.2工作接地 Workingground、系统接地 Systemground 在电力系统电气装置中，为运行需要所设的接地（如中性点直接接地或经其他装置接地等）。2.3保护接地 Protectiveground 电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。2.4雷电保护接地 Lightningprotectiveground 为雷电保护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地。2.5防静电接地 Staticprotectiveground 为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。2.6接地极 Groundingelectrode 埋入地中并直接与大地接触的金属导体，称为接地极。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地极。2.7接地线 Groundingconductor 电气装置、设施的接地端子与接地极连接用的金属导电部分。2.8接地装置 Groundingconnection 接地线和接地极的总和。2.9接地网 Groundinggrid 由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置。2.10 集中接地装置 Concentratedgroundingconnection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设 3〜5 根垂直接地极。在土壤电阻率较高的地区，则敷设 3〜5 根放射形水平接地极。2.11 接地电阻 Groundresistance 接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻；按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。2.12 接地装置对地电位 Potentialofgroundingconnection 电流经接地装置的接地极流入大地时，接地装置与大地零电位点之间的电位差。2.13 接触电位差 Touchpotentialdifference 接地短路（故障）电流流过接地装置时，大地表面形成分布电...
