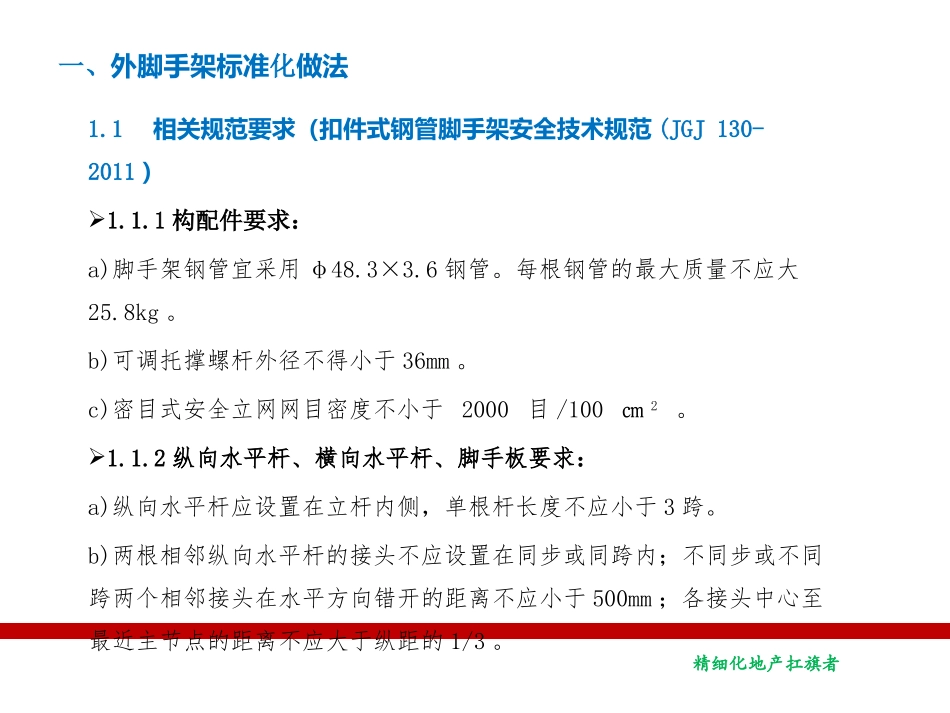

精细化地产扛旗者外脚手架工程施工控制要点精细化地产扛旗者一、外脚手架标准化做法1.1相关规范要求（扣件式钢管脚手架安全技术规范(JGJ130-2011）1.1.1构配件要求：a)脚手架钢管宜采用φ48.3×3.6钢管。每根钢管的最大质量不应大25.8kg。b)可调托撑螺杆外径不得小于36mm。c)密目式安全立网网目密度不小于2000目/100㎝2。1.1.2纵向水平杆、横向水平杆、脚手板要求：a)纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨。b)两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3。精细化地产扛旗者c)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。d)作业层端部脚手板探头长度应取150mm，其板的两端均应固定于支承杆件上。1.1.3立杆设置要求：e)每根立杆底部应设置底座或垫板。f)脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。g)两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。精细化地产扛旗者d)脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1.5m。1.1.4连墙件的布置要求：e)连墙件设置的位置、数量应按专项施工方案确定。f)双排悬挑架中常用2步3跨设置，每根连墙件覆盖面积≤27m2；双排落地架中常用3步3跨设置，每根连墙件覆盖面积≤40m2。c)应靠近主节点设置，偏离主节点的距离不应大于300mm。1.1.5剪刀撑d)每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°之间；精细化地产扛旗者b)当剪刀撑斜杆的接长应采用搭接或对接时，搭接长度不应小于1m，端部扣件盖板的边缘至杆端距离不应小于100mm。1.1.6型钢悬挑脚手架c)一次悬挑脚手架高度不宜超过20m。d)型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U形钢筋拉环或锚固螺栓直径不宜小于16mm。e)悬挑梁悬挑长度按设计确定。固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定。精细化地产扛旗者d)型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。精细化地产扛旗者1.2.1悬挑脚手架挑梁结构及其锚固a)一次悬挑脚手架高度不宜超过20m。b)悬挑梁悬挑长度按设计确定。固定段长度不应小于悬挑段长度的1.25倍。c)图中1表示钢丝绳或钢拉杆，悬挑钢梁前端应采用吊拉卸荷，如果使用钢丝绳，其直径不应小于14mm，预埋吊环不宜小于φ20mm(HPB300级钢筋);1.2外脚手架标准化做法图例精细化地产扛旗者1.2.1悬挑脚手架挑梁结构及其锚固d)钢丝绳卡不得少于3个，受力绳应位于卡扣座处，绳扣间距为150~200mm，末端钢丝绳长度不得少于200mm。e)为便于检查绳夹接头是否安全可靠或及时发现钢丝绳接头部位是否滑动，一般在最后一个绳夹后面约500mm处再增设一个绳夹，并将钢丝绳头放出一个“安全弯”；若钢丝绳接头发生滑动时，可直观显现“安全弯”被拉直的现象，此时则应及时采取处理措施。1.2外脚手架标准化做法图例精细化地产扛旗者a)型钢悬挑梁截面高度不应小于160mm；型钢悬挑梁固定端应采用2个（对）及以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，间距200mm，距钢梁末端200mm。b)型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm，定位点可采用竖直焊接长0.2m、直径25mm~30mm的钢筋或短管等方式。1.2.2悬挑钢梁楼面构造精细化地产扛旗者a)当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。b)锚固型钢悬挑梁的U形钢筋拉环或锚固螺栓直径不宜小于16mm。1——...
