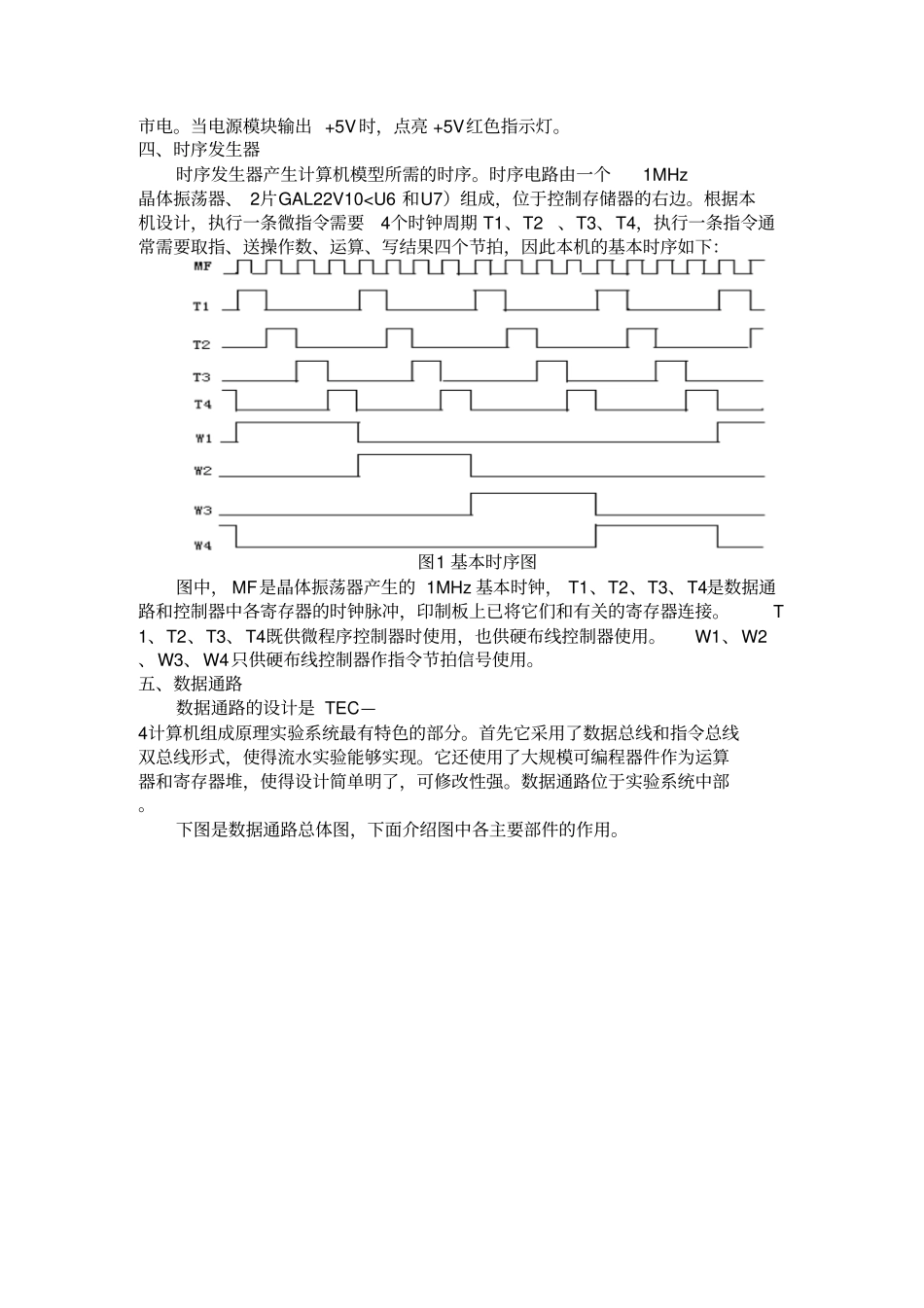

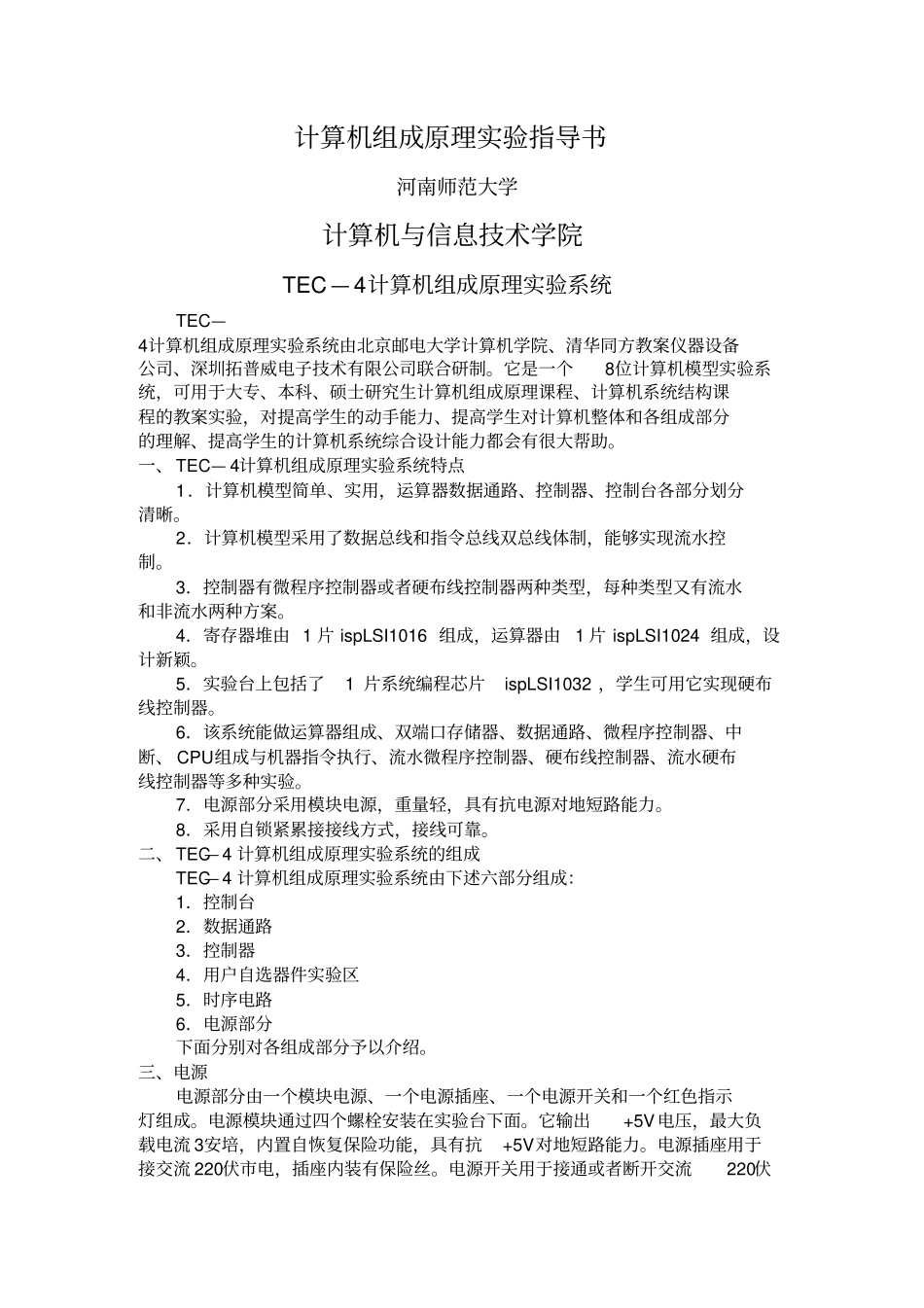

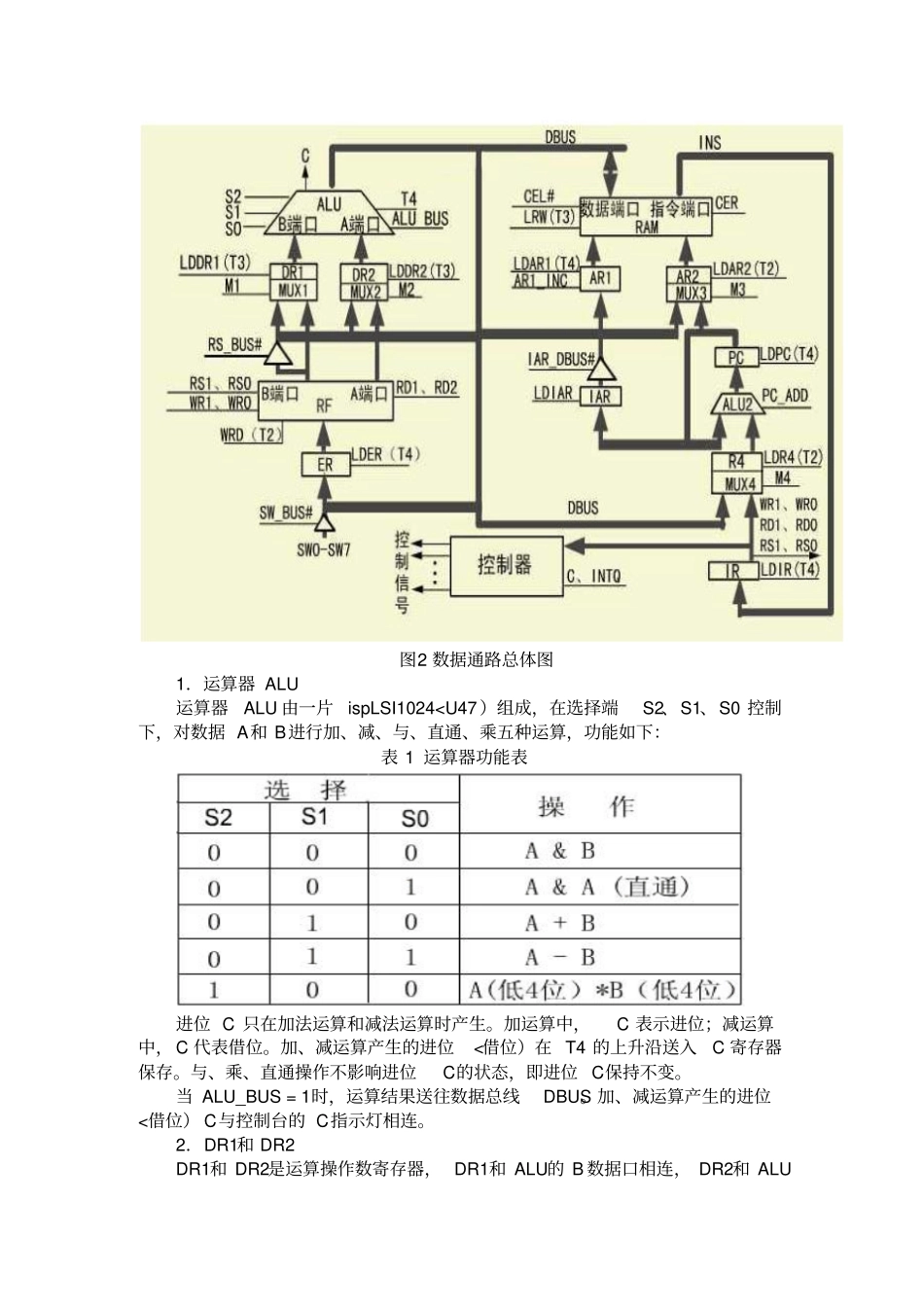

计算机组成原理实验指导书河南师范大学计算机与信息技术学院TEC — 4计算机组成原理实验系统TEC—4计算机组成原理实验系统由北京邮电大学计算机学院、清华同方教案仪器设备公司、深圳拓普威电子技术有限公司联合研制。它是一个8位计算机模型实验系统，可用于大专、本科、硕士研究生计算机组成原理课程、计算机系统结构课程的教案实验，对提高学生的动手能力、提高学生对计算机整体和各组成部分的理解、提高学生的计算机系统综合设计能力都会有很大帮助。一、 TEC— 4计算机组成原理实验系统特点1．计算机模型简单、实用，运算器数据通路、控制器、控制台各部分划分清晰。2．计算机模型采用了数据总线和指令总线双总线体制，能够实现流水控制。3．控制器有微程序控制器或者硬布线控制器两种类型，每种类型又有流水和非流水两种方案。4．寄存器堆由 1 片 ispLSI1016 组成，运算器由1 片 ispLSI1024 组成，设计新颖。5．实验台上包括了1 片系统编程芯片ispLSI1032 ，学生可用它实现硬布线控制器。6．该系统能做运算器组成、双端口存储器、数据通路、微程序控制器、中断、 CPU组成与机器指令执行、流水微程序控制器、硬布线控制器、流水硬布线控制器等多种实验。7．电源部分采用模块电源，重量轻，具有抗电源对地短路能力。8．采用自锁紧累接接线方式，接线可靠。二、 TEC— 4 计算机组成原理实验系统的组成TEC— 4 计算机组成原理实验系统由下述六部分组成：1．控制台2．数据通路3．控制器4．用户自选器件实验区5．时序电路6．电源部分下面分别对各组成部分予以介绍。三、电源电源部分由一个模块电源、一个电源插座、一个电源开关和一个红色指示灯组成。电源模块通过四个螺栓安装在实验台下面。它输出+5V电压，最大负载电流 3安培，内置自恢复保险功能，具有抗+5V对地短路能力。电源插座用于接交流 220伏市电，插座内装有保险丝。电源开关用于接通或者断开交流220伏市电。当电源模块输出 +5V时，点亮 +5V红色指示灯。四、时序发生器时序发生器产生计算机模型所需的时序。时序电路由一个1MHz 晶体振荡器、 2片GAL22V10
