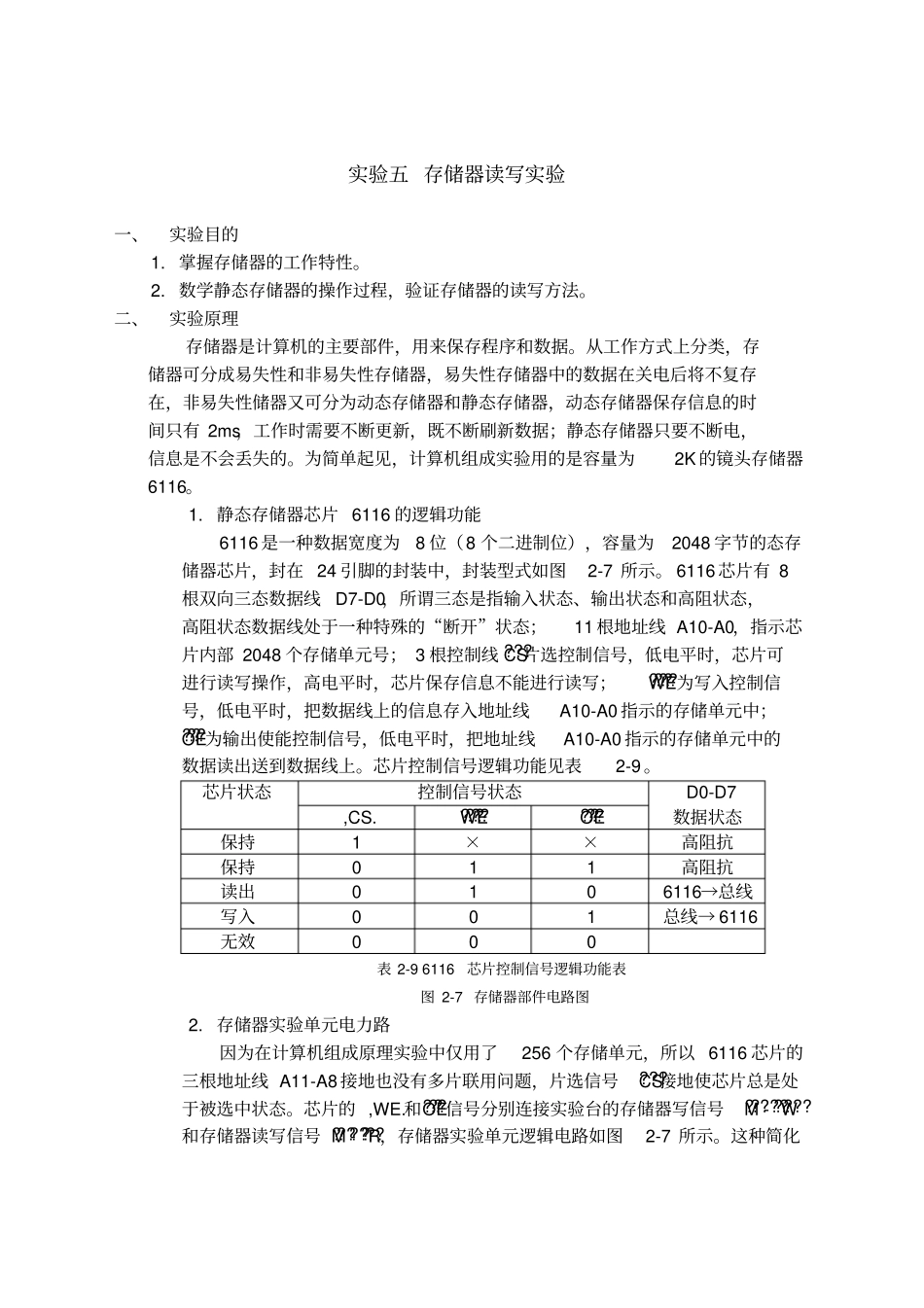

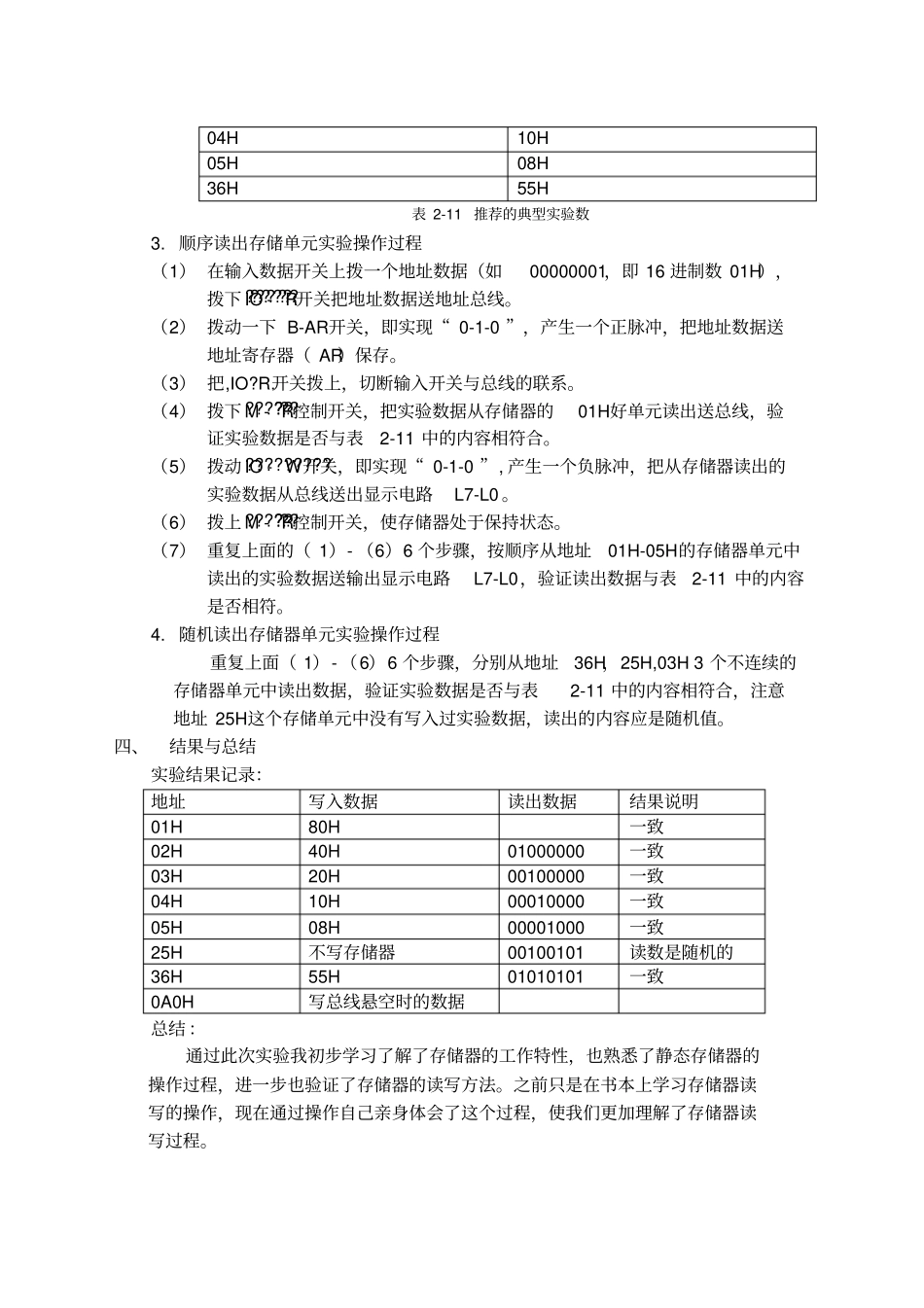

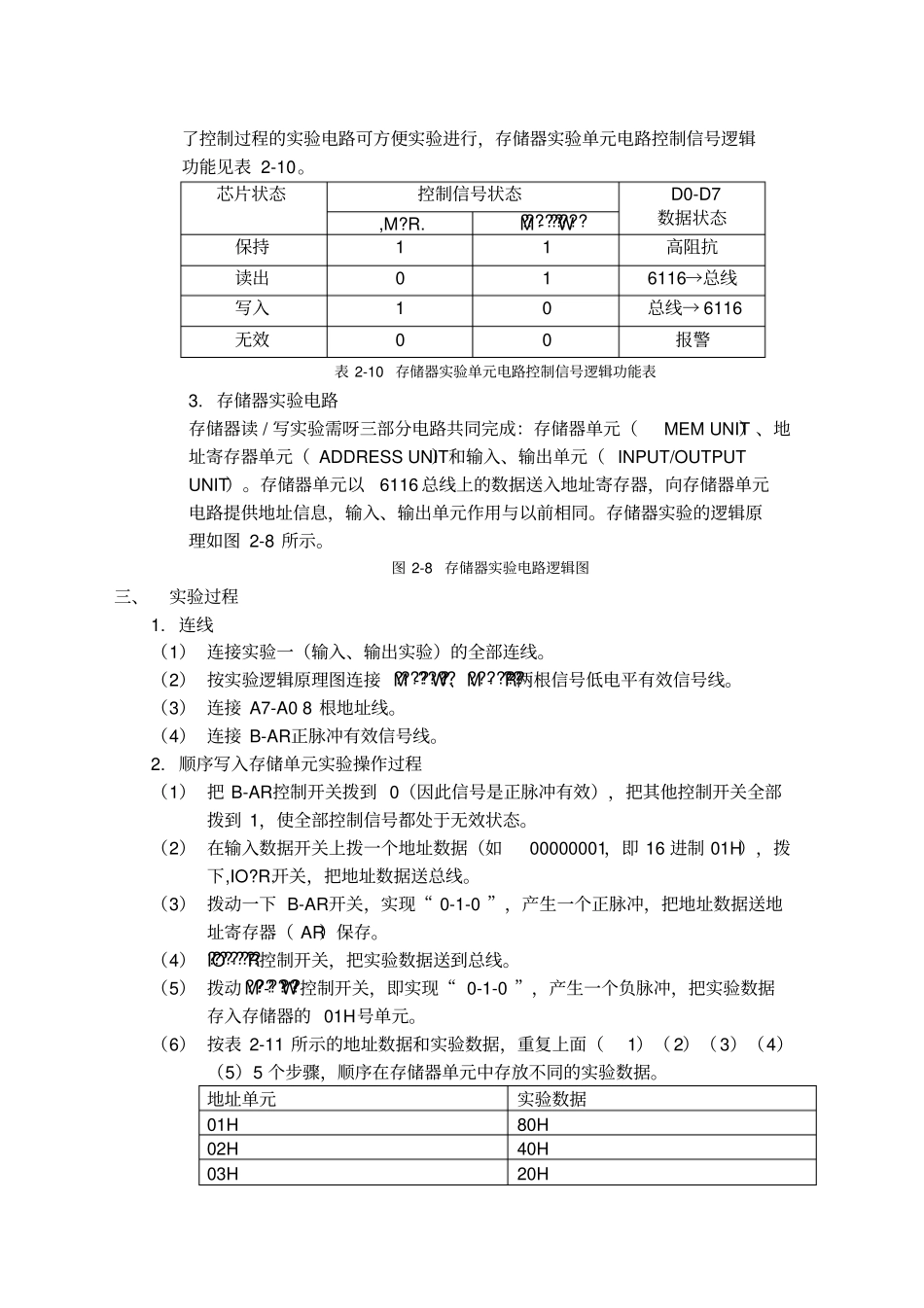

实验五 存储器读写实验一、实验目的1. 掌握存储器的工作特性。2. 数学静态存储器的操作过程，验证存储器的读写方法。二、实验原理存储器是计算机的主要部件，用来保存程序和数据。从工作方式上分类，存储器可分成易失性和非易失性存储器，易失性存储器中的数据在关电后将不复存在，非易失性储器又可分为动态存储器和静态存储器，动态存储器保存信息的时间只有 2ms，工作时需要不断更新，既不断刷新数据；静态存储器只要不断电，信息是不会丢失的。为简单起见，计算机组成实验用的是容量为2K 的镜头存储器6116。1. 静态存储器芯片 6116 的逻辑功能6116 是一种数据宽度为8 位（8 个二进制位），容量为2048 字节的态存储器芯片，封在 24 引脚的封装中，封装型式如图2-7 所示。 6116 芯片有 8根双向三态数据线D7-D0，所谓三态是指输入状态、输出状态和高阻状态，高阻状态数据线处于一种特殊的“断开”状态；11 根地址线 A10-A0，指示芯片内部 2048 个存储单元号； 3 根控制线 CS???片选控制信号，低电平时，芯片可进行读写操作，高电平时，芯片保存信息不能进行读写；WE?????为写入控制信号，低电平时，把数据线上的信息存入地址线A10-A0 指示的存储单元中；OE????为输出使能控制信号，低电平时，把地址线A10-A0 指示的存储单元中的数据读出送到数据线上。芯片控制信号逻辑功能见表2-9 。芯片状态控制信号状态D0-D7 数据状态,CS.WE?????OE????保持1 ××高阻抗保持0 1 1 高阻抗读出0 1 0 6116→总线写入0 0 1 总线→ 6116 无效0 0 0 表 2-9 6116芯片控制信号逻辑功能表图 2-7 存储器部件电路图2. 存储器实验单元电力路因为在计算机组成原理实验中仅用了256 个存储单元，所以 6116 芯片的三根地址线 A11-A8 接地也没有多片联用问题，片选信号CS???接地使芯片总是处于被选中状态。芯片的 ,WE.和OE????信号分别连接实验台的存储器写信号M - W?????????和存储器读写信号 M - R????????，存储器实验单元逻辑电路如图2-7 所示。这种简化了控制过程的实验电路可方便实验进行，存储器实验单元电路控制信号逻辑功能见表 2-10。芯片状态控制信号状态D0-D7 数据状态,M?R.M - W?????????保持1 1 高阻抗读出0 1 6116→总线写入1 0 总线→ 6116 无效0 0 报警表 2-10 存储器实验单元电路控制信号逻辑功能表3. 存储器实验电路存储器读 / 写实验需呀三部分电路共同完成：存储器单元（M...
