计算机组成原理试验报告三微程序控制器试验

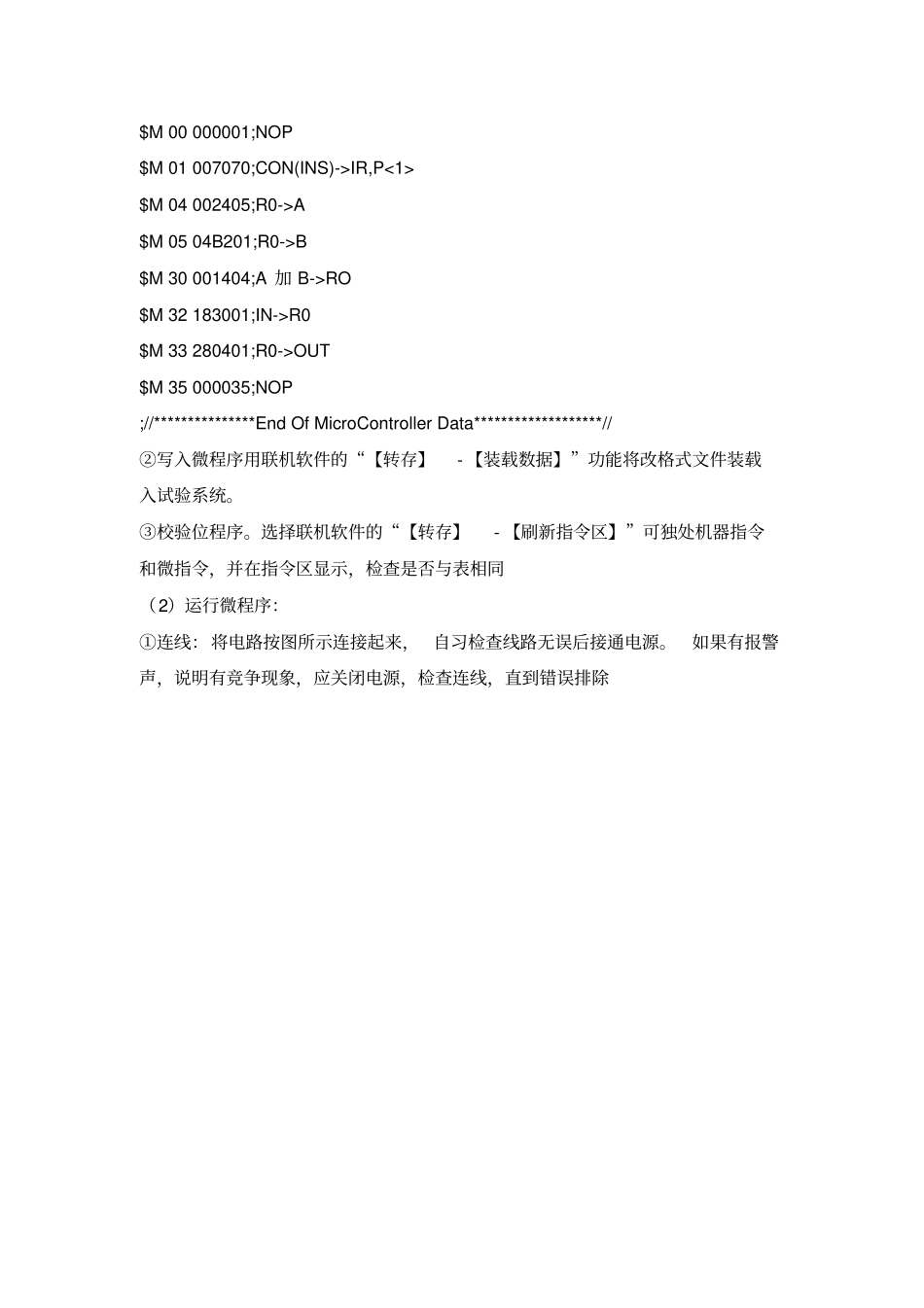

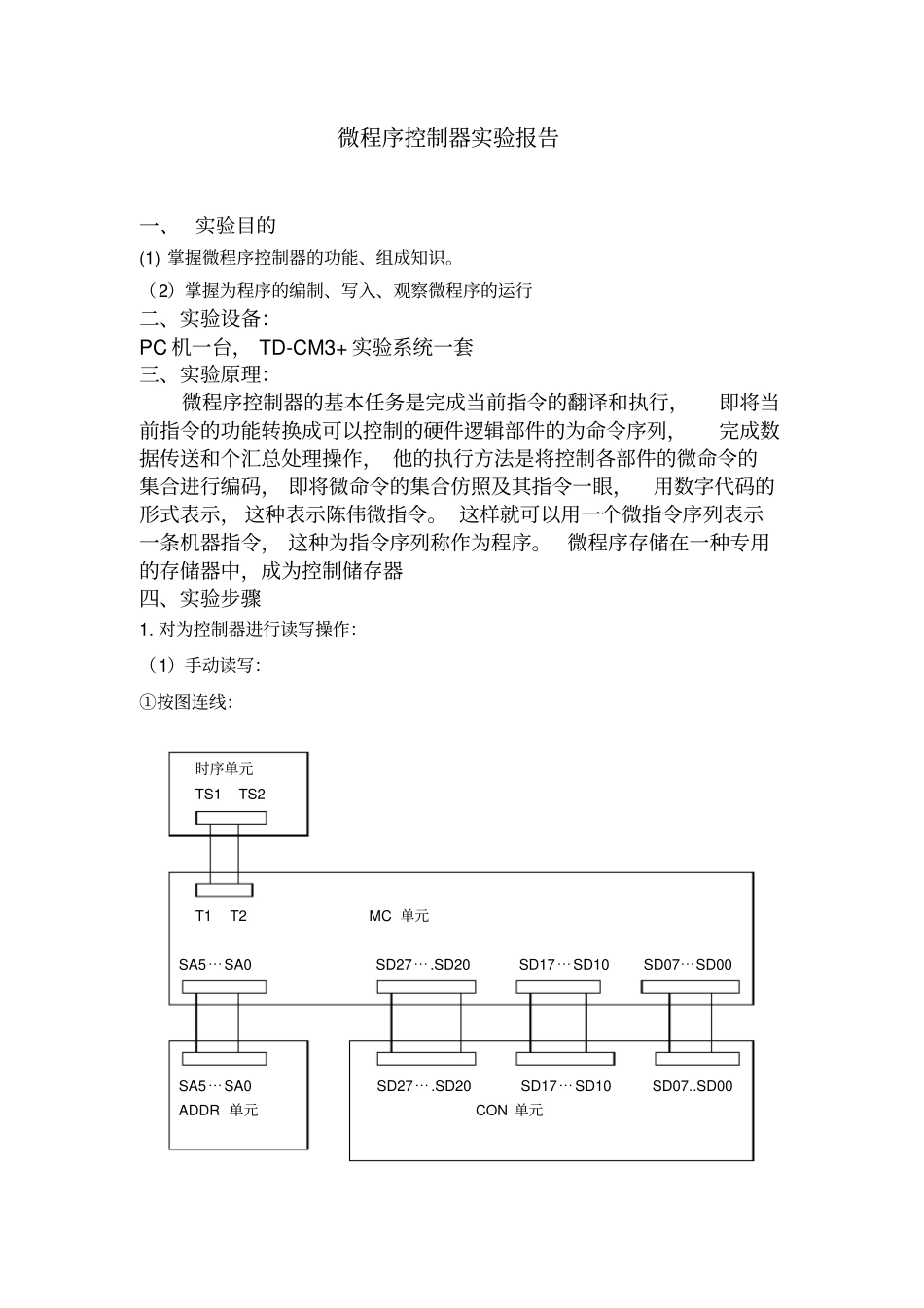

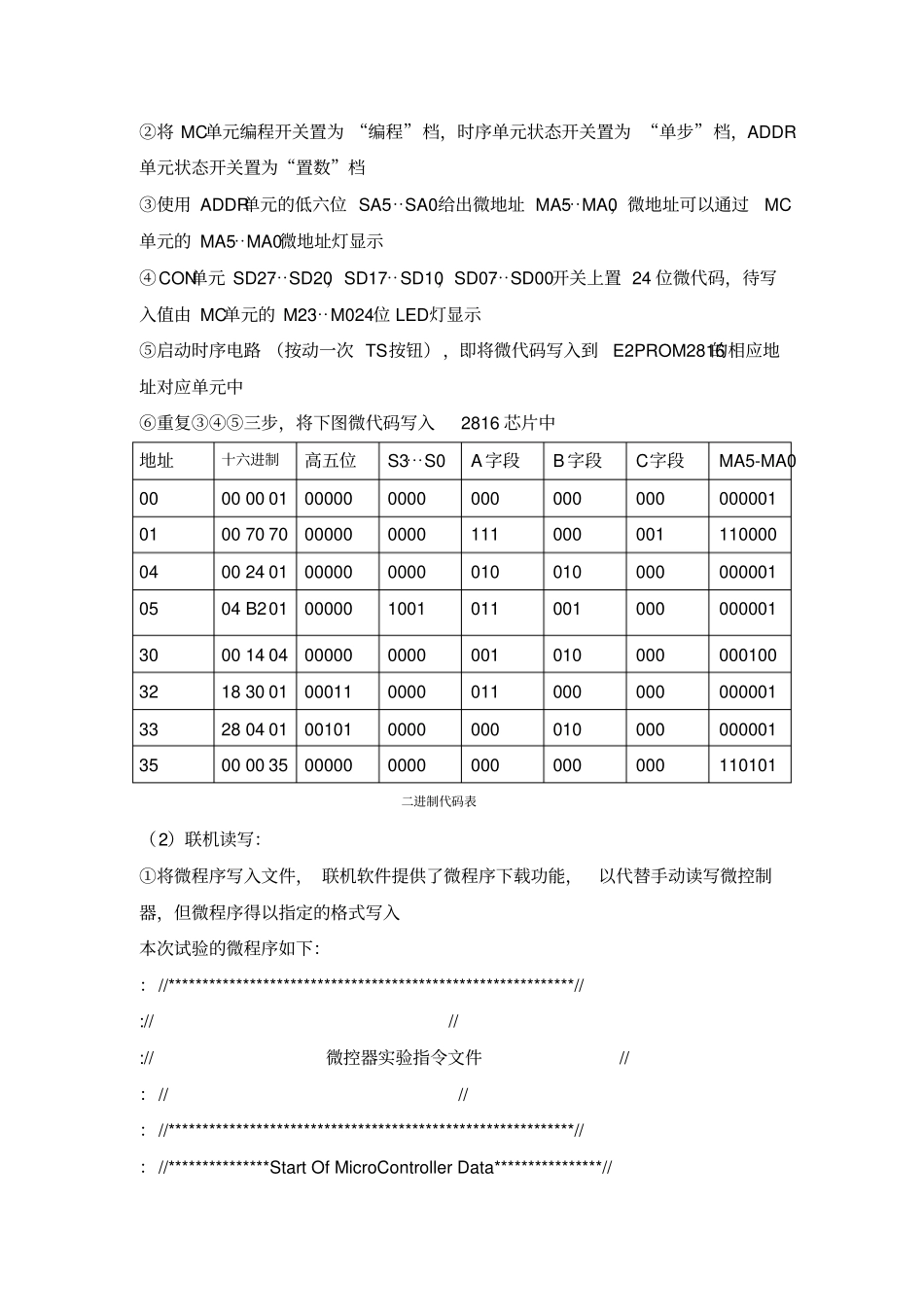

微程序控制器实验报告一、 实验目的(1) 掌握微程序控制器的功能、组成知识。（2）掌握为程序的编制、写入、观察微程序的运行二、实验设备：PC 机一台， TD-CM3+ 实验系统一套三、实验原理：微程序控制器的基本任务是完成当前指令的翻译和执行，即将当前指令的功能转换成可以控制的硬件逻辑部件的为命令序列，完成数据传送和个汇总处理操作， 他的执行方法是将控制各部件的微命令的集合进行编码， 即将微命令的集合仿照及其指令一眼，用数字代码的形式表示， 这种表示陈伟微指令。 这样就可以用一个微指令序列表示一条机器指令， 这种为指令序列称作为程序。 微程序存储在一种专用的存储器中，成为控制储存器四、实验步骤1. 对为控制器进行读写操作：（1）手动读写：①按图连线：时序单元TS1 TS2 T1 T2 MC 单元SA5⋯SA0 SD27⋯.SD20 SD17⋯SD10 SD07⋯SD00 SA5⋯SA0 ADDR 单元SD27⋯.SD20 SD17⋯SD10 SD07..SD00 CON 单元②将 MC单元编程开关置为 “编程”档，时序单元状态开关置为 “单步”档，ADDR单元状态开关置为“置数”档③使用 ADDR单元的低六位 SA5⋯SA0给出微地址 MA5⋯MA0，微地址可以通过MC单元的 MA5⋯MA0微地址灯显示④CON单元 SD27⋯SD20，SD17⋯SD10，SD07⋯SD00开关上置 24 位微代码，待写入值由 MC单元的 M23⋯M024位 LED灯显示⑤启动时序电路 （按动一次 TS按钮），即将微代码写入到E2PROM2816的相应地址对应单元中⑥重复③④⑤三步，将下图微代码写入2816 芯片中地址十六进制高五位S3⋯S0 A 字段B 字段C字段MA5-MA0 00 00 00 01 00000 0000 000 000 000 000001 01 00 70 70 00000 0000 111 000 001 110000 04 00 24 01 00000 0000 010 010 000 000001 05 04 B2 01 00000 1001 011 001 000 000001 30 00 14 04 00000 0000 001 010 000 000100 32 18 30 01 00011 0000 011 000 000 000001 33 28 04 01 00101 0000 000 010 000 000001 35 00 00 35 00000 0000 000 000 000 110101 二进制代码表（2）联机读写：①将微程序写入文件， 联机软件提供了微程序下载功能，以代替手动读写微控制器，但微程序得以指定的格式写入本次试验的微程序如下：：//************************************************************// :// // :// 微控器实验指令文件 // ：// // ：//**********************...
