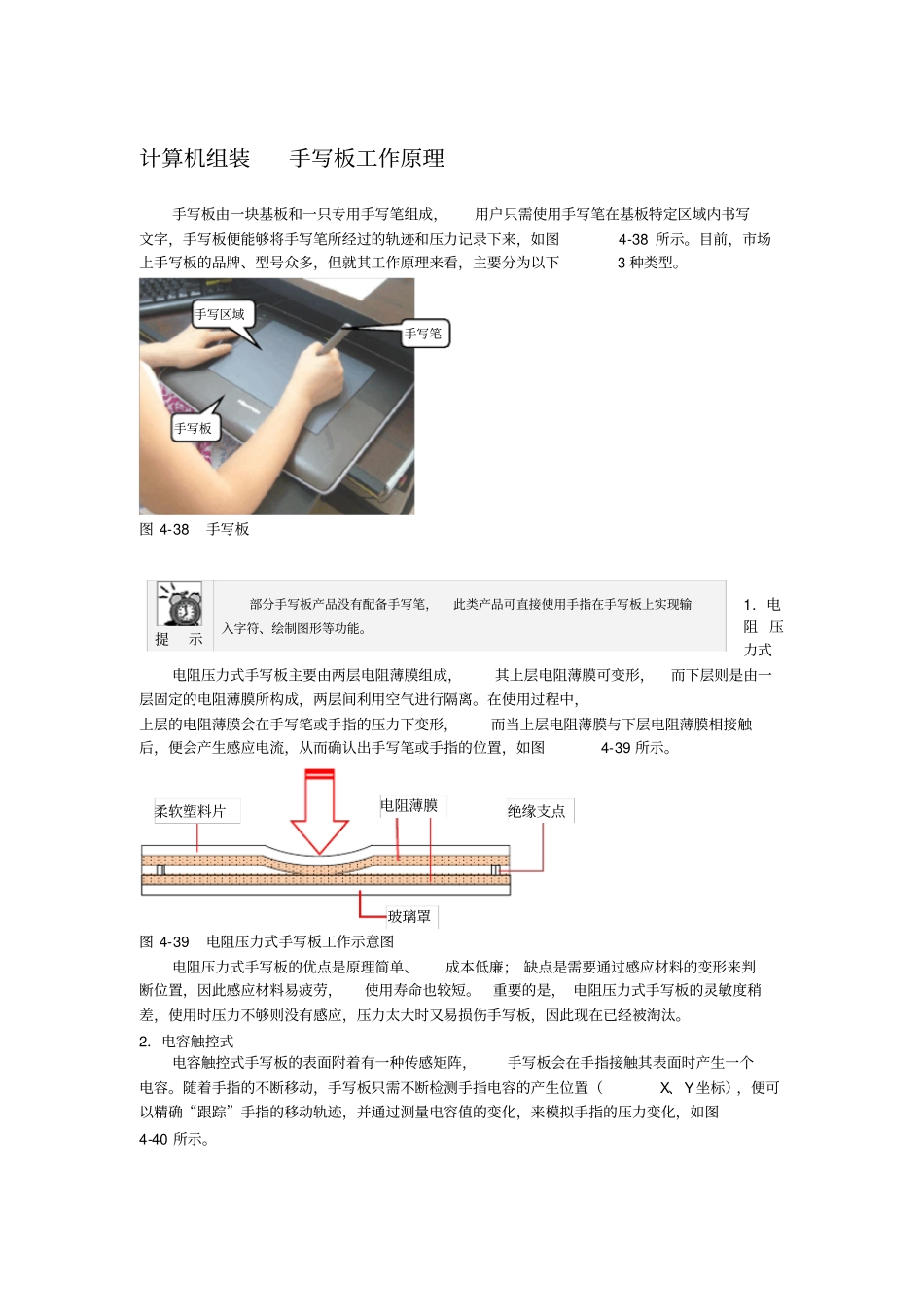

计算机组装手写板工作原理手写板由一块基板和一只专用手写笔组成，用户只需使用手写笔在基板特定区域内书写文字，手写板便能够将手写笔所经过的轨迹和压力记录下来，如图4-38 所示。目前，市场上手写板的品牌、型号众多，但就其工作原理来看，主要分为以下3 种类型。图 4-38 手写板1．电阻 压力式电阻压力式手写板主要由两层电阻薄膜组成，其上层电阻薄膜可变形，而下层则是由一层固定的电阻薄膜所构成，两层间利用空气进行隔离。在使用过程中，上层的电阻薄膜会在手写笔或手指的压力下变形，而当上层电阻薄膜与下层电阻薄膜相接触后，便会产生感应电流，从而确认出手写笔或手指的位置，如图4-39 所示。图 4-39 电阻压力式手写板工作示意图电阻压力式手写板的优点是原理简单、成本低廉； 缺点是需要通过感应材料的变形来判断位置，因此感应材料易疲劳，使用寿命也较短。重要的是， 电阻压力式手写板的灵敏度稍差，使用时压力不够则没有感应，压力太大时又易损伤手写板，因此现在已经被淘汰。2．电容触控式电容触控式手写板的表面附着有一种传感矩阵，手写板会在手指接触其表面时产生一个电容。随着手指的不断移动，手写板只需不断检测手指电容的产生位置（X、Y坐标），便可以精确“跟踪”手指的移动轨迹，并通过测量电容值的变化，来模拟手指的压力变化，如图4-40 所示。提示部分手写板产品没有配备手写笔，此类产品可直接使用手指在手写板上实现输入字符、绘制图形等功能。手写笔手写板手写区域柔软塑料片绝缘支点玻璃罩电阻薄膜图 4-40 电容触控式手写板工作示意图电容触控式手写板的优点是耐磨损、使用简便、 敏感度高。 此外，由于无须使用手写笔，因此便携性较好。3．电磁压感式该类型手写板在接通电源后，会在一定空间范围内形成电磁场，从而通过感应手写笔笔尖线圈的位置进行工作，如图4-41 所示。与其它类型的手写板相比，电磁压感式手写板较为灵敏，且手感较好。图 4-41 电磁压感式手写板工作示意图不过，电磁压感式手写板对电压的要求较高，当电压达不到要求时便会出现工作不稳定，甚至无法使用的情况。并且， 此类手写板抗电磁干扰的能力较差，非常容易与其它电磁设备发生干扰。线圈压力感应器电极触摸点感应电流
