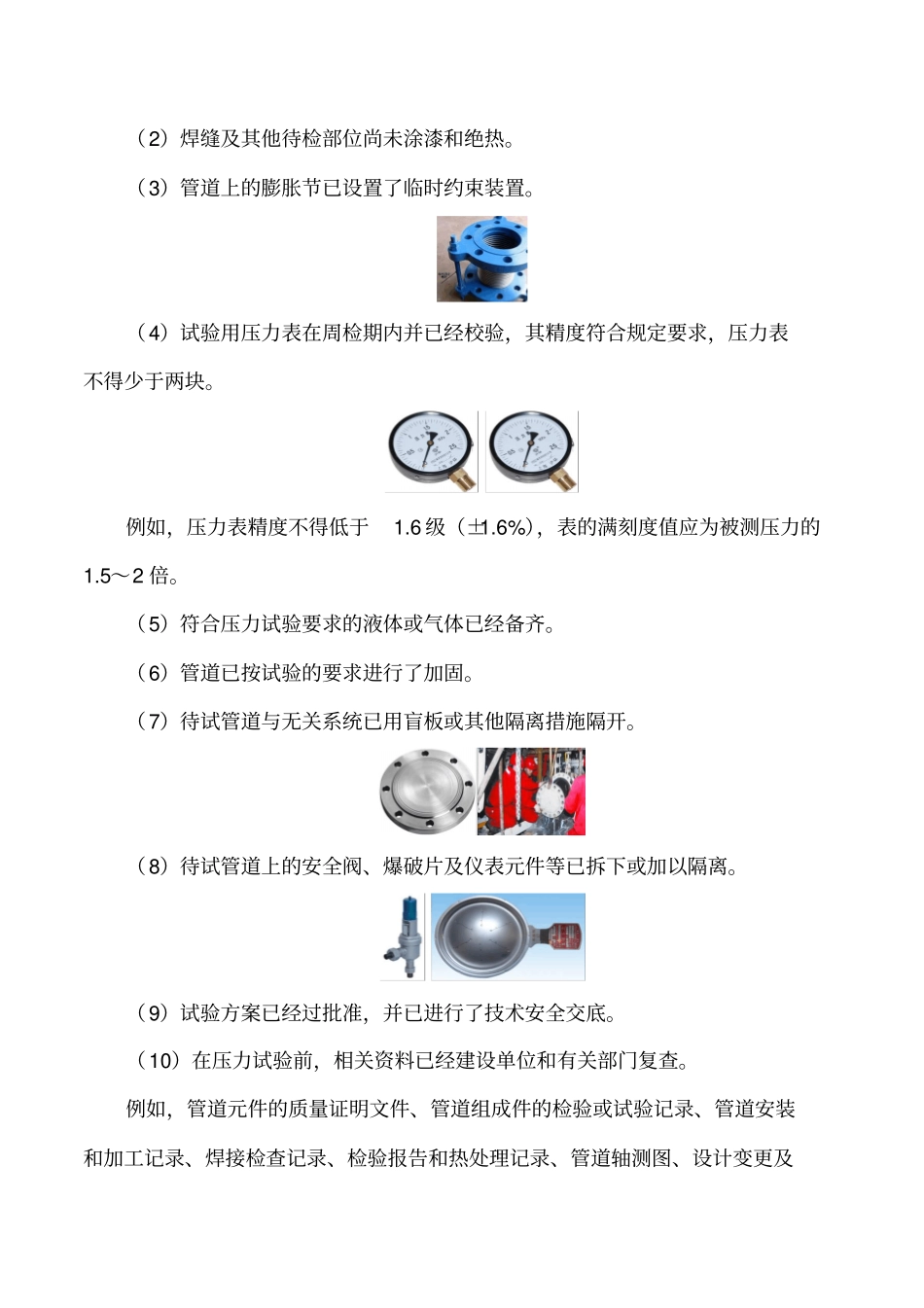

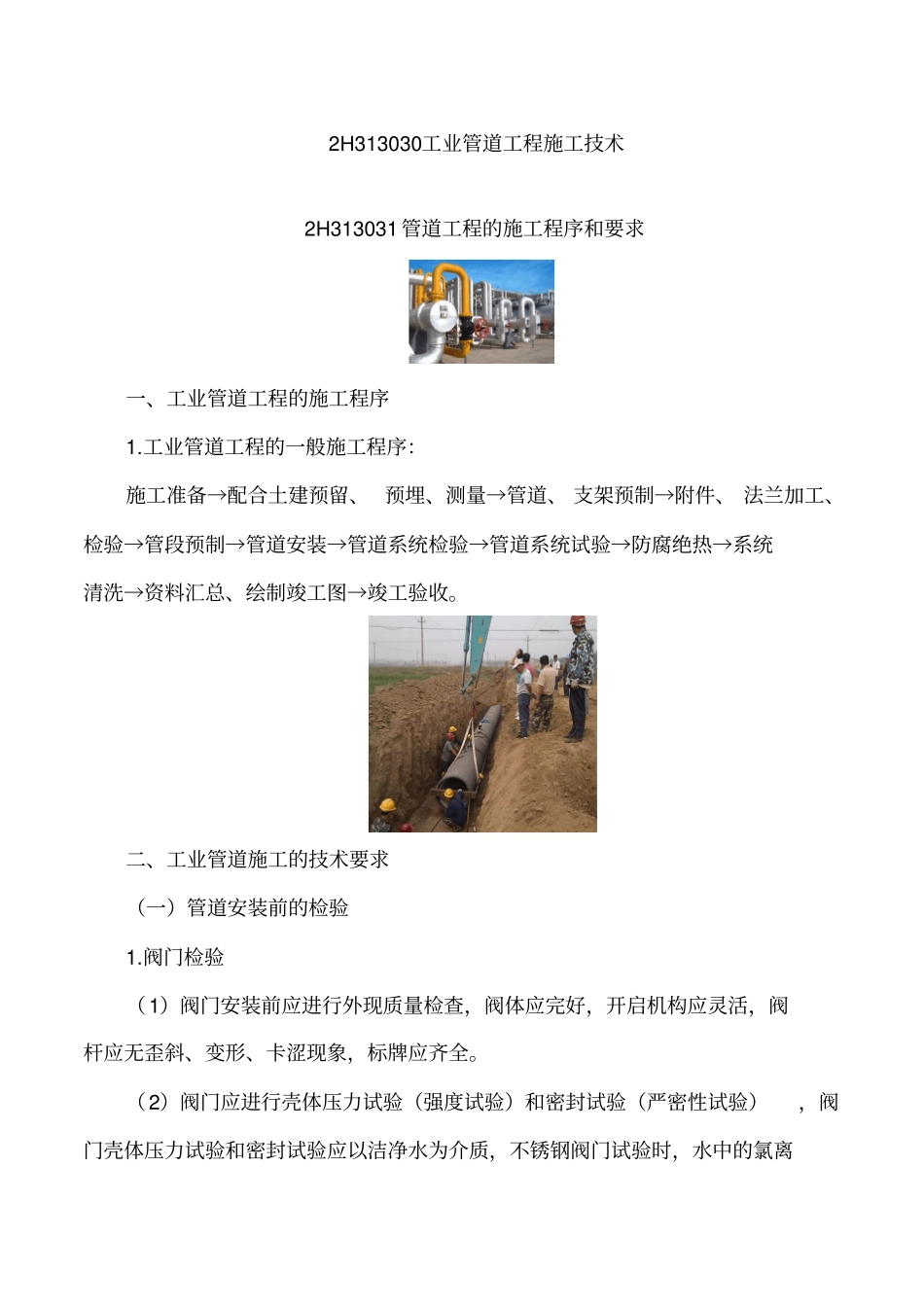

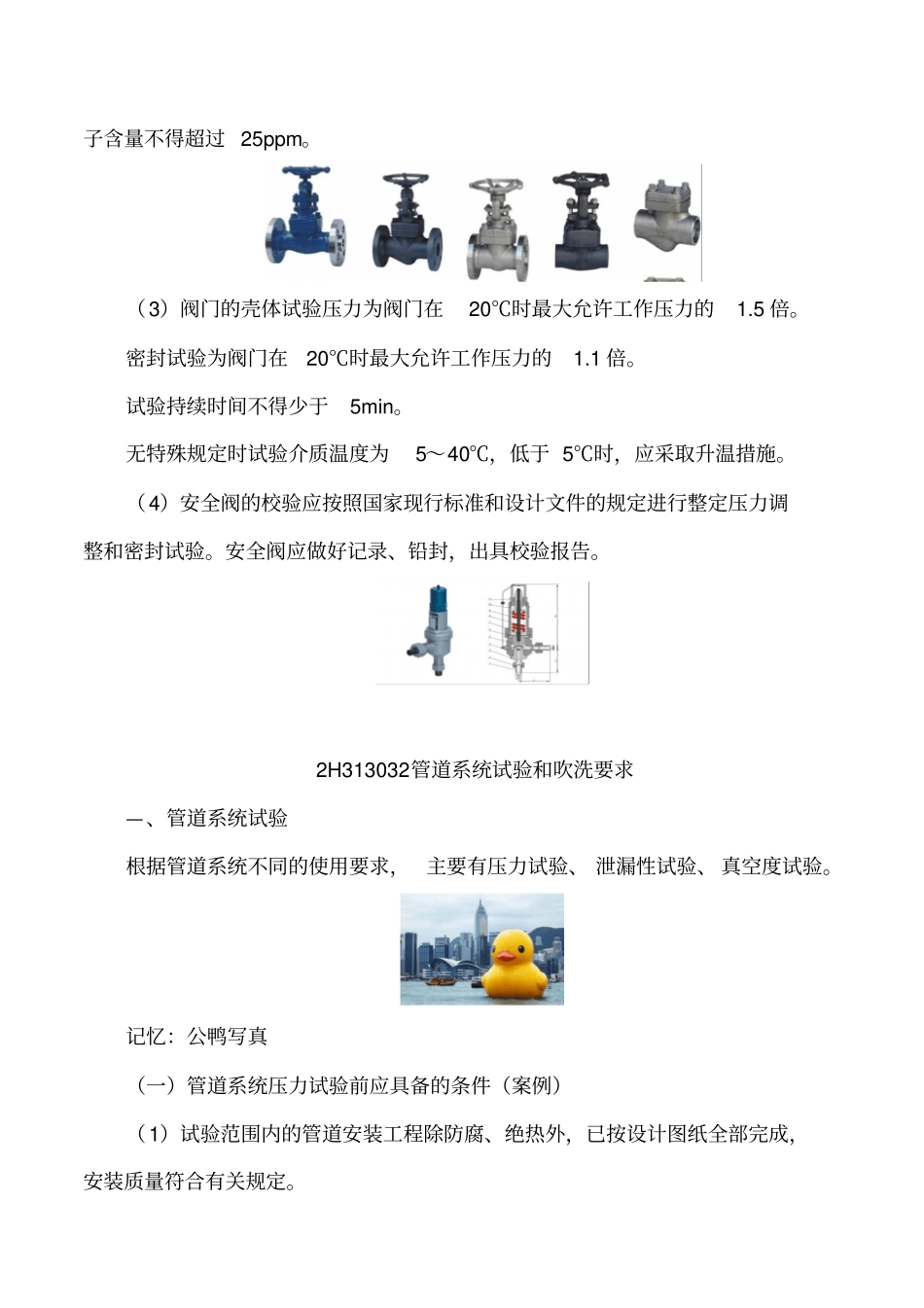

2H313030工业管道工程施工技术2H313031管道工程的施工程序和要求一、工业管道工程的施工程序1.工业管道工程的一般施工程序：施工准备→配合土建预留、 预埋、测量→管道、 支架预制→附件、 法兰加工、检验→管段预制→管道安装→管道系统检验→管道系统试验→防腐绝热→系统清洗→资料汇总、绘制竣工图→竣工验收。二、工业管道施工的技术要求（一）管道安装前的检验1.阀门检验（1）阀门安装前应进行外现质量检查，阀体应完好，开启机构应灵活，阀杆应无歪斜、变形、卡涩现象，标牌应齐全。（2）阀门应进行壳体压力试验（强度试验）和密封试验（严密性试验），阀门壳体压力试验和密封试验应以洁净水为介质，不锈钢阀门试验时，水中的氯离子含量不得超过 25ppm。（3）阀门的壳体试验压力为阀门在20℃时最大允许工作压力的1.5 倍。密封试验为阀门在20℃时最大允许工作压力的1.1 倍。试验持续时间不得少于5min。无特殊规定时试验介质温度为5～40℃，低于 5℃时，应采取升温措施。（4）安全阀的校验应按照国家现行标准和设计文件的规定进行整定压力调整和密封试验。安全阀应做好记录、铅封，出具校验报告。2H313032管道系统试验和吹洗要求—、管道系统试验根据管道系统不同的使用要求，主要有压力试验、 泄漏性试验、 真空度试验。记忆：公鸭写真（一）管道系统压力试验前应具备的条件（案例）（1）试验范围内的管道安装工程除防腐、绝热外，已按设计图纸全部完成，安装质量符合有关规定。（2）焊缝及其他待检部位尚未涂漆和绝热。（3）管道上的膨胀节已设置了临时约束装置。（4）试验用压力表在周检期内并已经校验，其精度符合规定要求，压力表不得少于两块。例如，压力表精度不得低于1.6 级（±1.6%），表的满刻度值应为被测压力的1.5～2 倍。（5）符合压力试验要求的液体或气体已经备齐。（6）管道已按试验的要求进行了加固。（7）待试管道与无关系统已用盲板或其他隔离措施隔开。（8）待试管道上的安全阀、爆破片及仪表元件等已拆下或加以隔离。（9）试验方案已经过批准，并已进行了技术安全交底。（10）在压力试验前，相关资料已经建设单位和有关部门复查。例如，管道元件的质量证明文件、管道组成件的检验或试验记录、管道安装和加工记录、焊接检查记录、检验报告和热处理记录、管道轴测图、设计变更及材料代用文件。（四）管道系统液压试验的实施要点1.液压试验应使用洁净水，对不锈钢管、镍及镍合金钢管道，或对连有不锈钢管、镍及...
