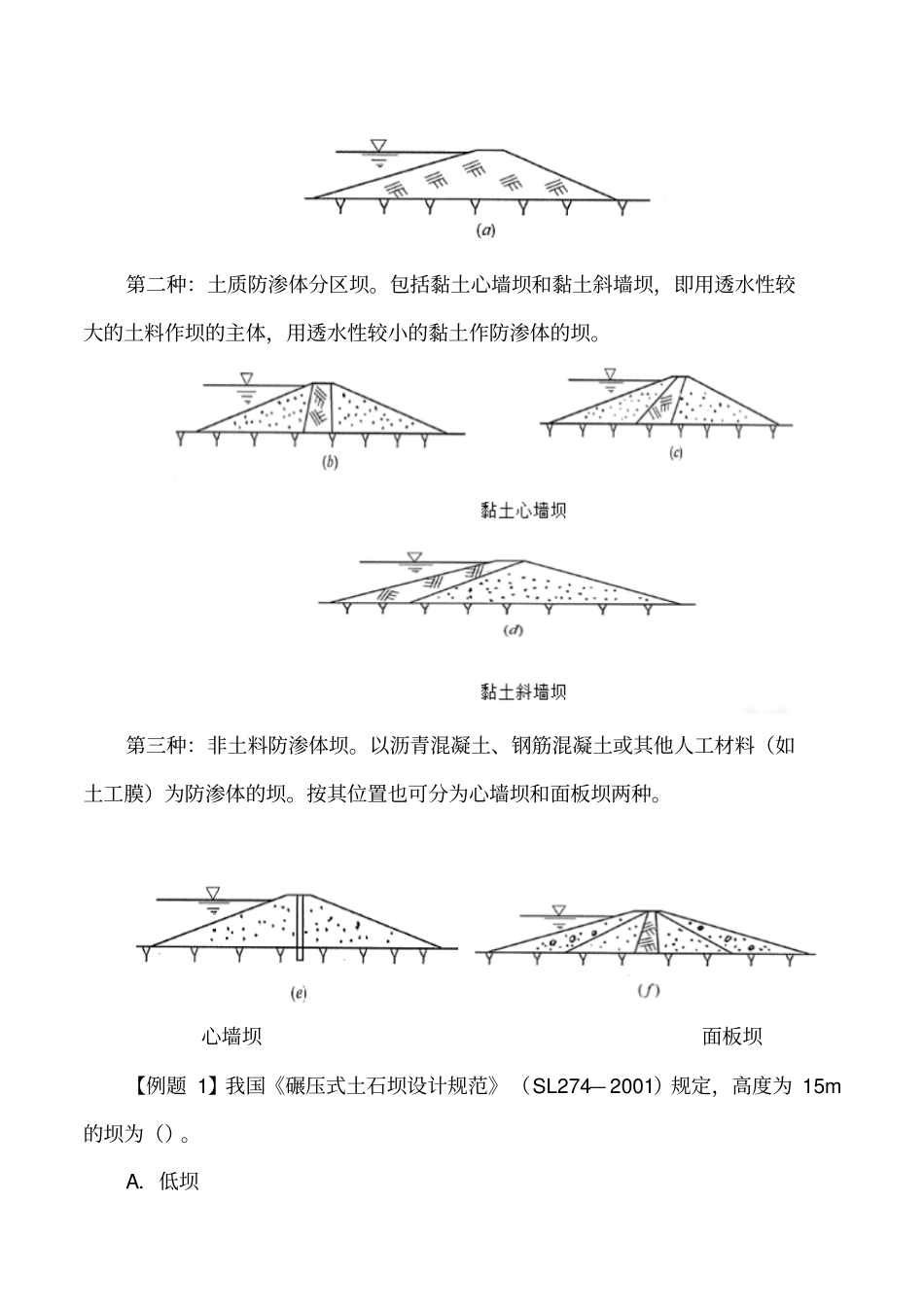

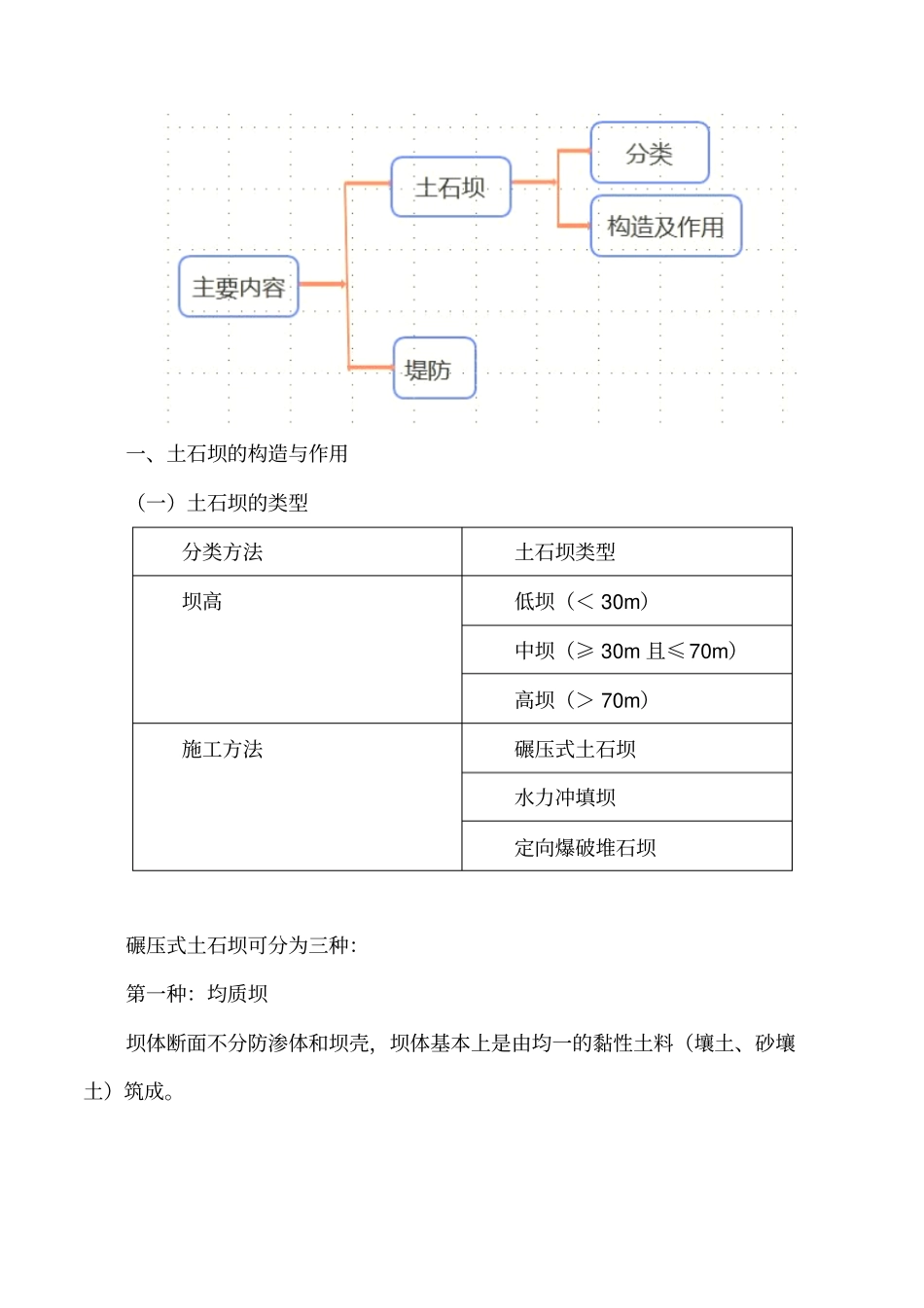

2018 年环球网校建造师《水利水电工程管理与实务》1V1直播基础班专题二:土石坝与混凝土坝的构造及作用2F311010水利水电工程建筑物的类型及组成本专题主要考点:1.土质防渗体分区坝;2.土石坝坝顶构造;3.土石坝构造中的三大作用;4.重力坝的分缝与止水;5.重力坝的荷载。2F311012土石坝与堤防的构造及作用一、土石坝的构造与作用(一)土石坝的类型分类方法土石坝类型坝高低坝(< 30m)中坝(≥ 30m 且≤70m)高坝(> 70m)施工方法碾压式土石坝水力冲填坝定向爆破堆石坝碾压式土石坝可分为三种:第一种:均质坝坝体断面不分防渗体和坝壳,坝体基本上是由均一的黏性土料(壤土、砂壤土)筑成。第二种:土质防渗体分区坝。包括黏土心墙坝和黏土斜墙坝,即用透水性较大的土料作坝的主体,用透水性较小的黏土作防渗体的坝。第三种:非土料防渗体坝。以沥青混凝土、钢筋混凝土或其他人工材料(如土工膜)为防渗体的坝。按其位置也可分为心墙坝和面板坝两种。心墙坝面板坝【例题 1】我国《碾压式土石坝设计规范》(SL274— 2001)规定,高度为 15m的坝为()。A.低坝B.中坝C.高坝D.超低坝【答案】 A 【解析】土石坝按坝高可分为低坝、中坝和高坝。我国《碾压式土石坝设计规范》(SL274— 2001)规定:高度在 30m 以下的为低坝;高度在30~70m之间的为中坝;高度超过70m 的为高坝。【例题 2】均质坝的坝体可以由()筑成。A.壤土B.土工膜C.黏土D.砂壤土E.混凝土【答案】 AD 【解析】均质坝坝体断面不分防渗体和坝壳,坝体基本上是由均一的黏性土料(壤土、砂壤土)筑成。【例题 3】下图所示的碾压式土石坝,是()A.均质坝B.面板坝C.黏土斜墙坝D.黏土心墙坝【答案】 D 【解析】土质防渗体分区坝。包括黏土心墙坝和黏土斜墙坝。上图所示为黏土心墙坝。(二)土石坝的构造及作用土石坝的基本剖面是梯形,主要由坝顶、防渗体、上下游坝坡、坝体排水、地基处理等部分组成。1.坝顶2.防渗体土坝防渗体主要有①心墙、②斜墙、③铺盖、④截水墙等形式。设置防渗体的作用是:①减少通过坝体和坝基的渗流量;②降低浸润线,增加下游坝坡的稳定性;③降低渗透坡降;④防止渗透变形。3.土石坝的护坡与坝坡排水(1)护坡形式:草皮、抛石、干砌石、浆砌石、混凝土或钢筋混凝土、沥青混凝土或水泥土作用是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。(2)坝坡排水。除干砌石或堆石护面外,均必须设坝面排水。4.坝体排水...
