我国槽式太阳能热发电站设计关键技术VIP免费

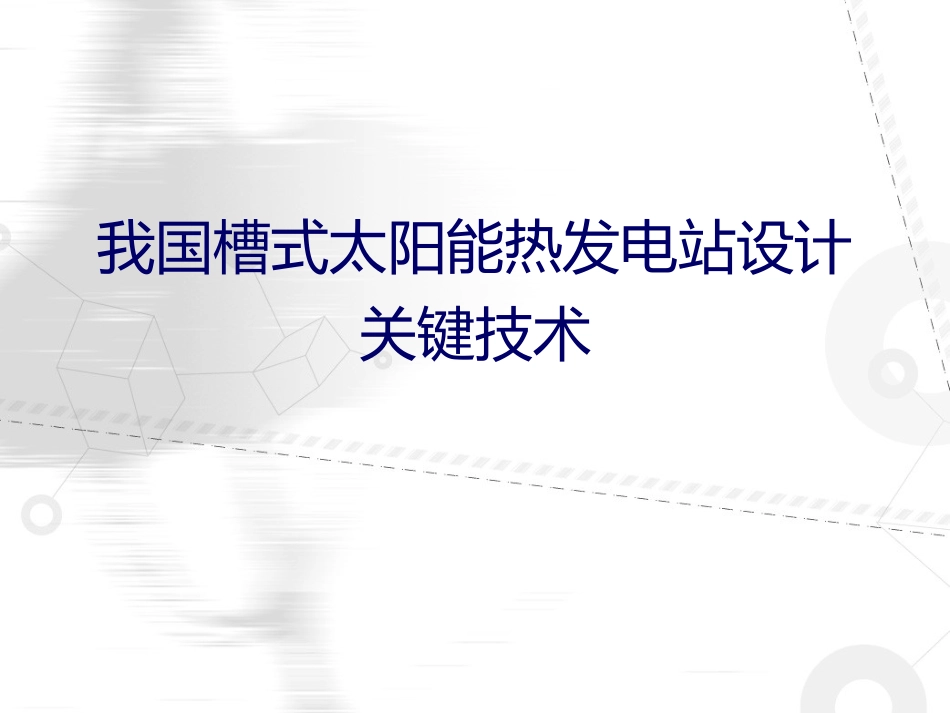

我国槽式太阳能热发电站设计关键技术_第1页
1/38

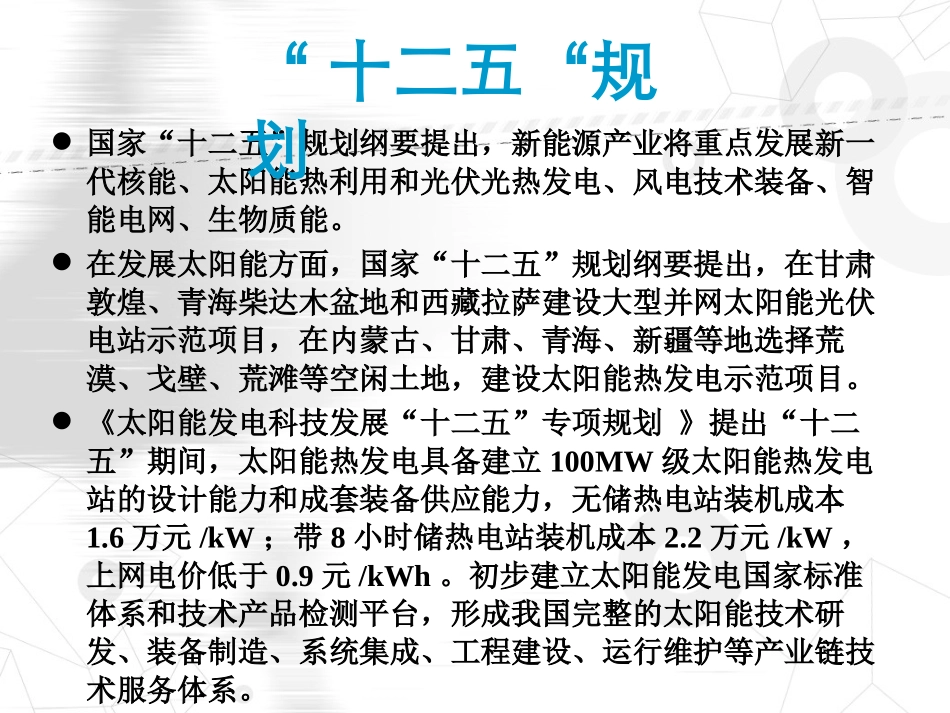

我国槽式太阳能热发电站设计关键技术_第2页
2/38
我国槽式太阳能热发电站设计关键技术_第3页
3/38
我国槽式太阳能热发电站设计关键技术国家“十二五”规划纲要提出,新能源产业将重点发展新一代核能、太阳能热利用和光伏光热发电、风电技术装备、智能电网、生物质能。在发展太阳能方面,国家“十二五”规划纲要提出,在甘肃敦煌、青海柴达木盆地和西藏拉萨建设大型并网太阳能光伏电站示范项目,在内蒙古、甘肃、青海、新疆等地选择荒漠、戈壁、荒滩等空闲土地,建设太阳能热发电示范项目。《太阳能发电科技发展“十二五”专项规划》提出“十二五”期间,太阳能热发电具备建立100MW级太阳能热发电站的设计能力和成套装备供应能力,无储热电站装机成本1.6万元/kW;带8小时储热电站装机成本2.2万元/kW,上网电价低于0.9元/kWh。初步建立太阳能发电国家标准体系和技术产品检测平台,形成我国完整的太阳能技术研发、装备制造、系统集成、工程建设、运行维护等产业链技术服务体系。“十二五“规划全世界投入运行的太阳能热发电站总容量约为1703MW。全球的太阳能热发电产业正在迅速增长,预计到2015年全球的太阳能热发电站装机容量可达24.5GW。近期,我国太阳能热发电项目如塔式及槽式等技术类型不同程度地进入试验和工程化应用阶段。国家层面的专家学者重申,在世界新一轮科技革命中,太阳能热发电是未来太阳能发展的重要方向。太阳能热发电发展现状我国有十分丰富的太阳能资源,中国陆地表面每年接受的太阳能辐射相当于1.7万亿吨标准煤。按年太阳总辐照量空间分布,我国可以划分为四个区域。太阳能资源名称符号指标kW.h/㎡·a占国土面积%地区最丰富带I≧175017.4西藏大部、新疆南部以及青海、甘肃和内蒙古的西部很丰富带II1400~175042.7新疆北部、东北地区及内蒙古东部、华北及江苏北部、黄土高原、青海和甘肃东部、四川西部至横断山区以及福建、广东沿海一带和海南岛丰富带III1050~140036.3东南丘陵区、汗水流域以及四川、贵州、广西西部等地区一般带IV﹤10503.6川黔区我国太阳能资源分布太阳能资源太阳与地球之间为年平均距离时,地球大气层上边界处,垂直于太阳光线的表面上,单位面积、单位时间内接收到的太阳辐射能量称为太阳能常数,I0=1367w/m2。太阳辐射进入地球大气层之后,将被空气中的各种成分所吸收、反射和散射,这使得到达地球表面的太阳辐射受到显著的影响。太阳能辐射的测量与分析总辐射=直接辐射+散射辐射太阳能资源太阳能辐射的测量与分析地表总辐射(GHI)太阳散射值(DHI)太阳直射值(DNI)周围温度相对湿度风速风向SOLYS-2测光设备RSR1000测光设备太阳能资源气温影响风速影响沙尘天气影响雷暴天气影响最大积雪深度影响特殊气候条件影响太阳能热发电,也叫聚焦型太阳能热发电(ConcentratingSolarPower,简称CSP)。通过大量反射镜以聚焦的方式将太阳能直射光聚集起来,加热工质,产生高温高压的蒸汽,蒸汽驱动汽轮机发电。太阳能热发电技术太阳能直接辐射传热介质辐射热量集热器热量换热器蒸汽内能汽轮发电机电能电能内能动力机械在美国已有9座大型系统投入商业并网运行,总装机容量达到35.4万千瓦。美国内华达SolarOne槽式太阳能热电站规模64MW,目前为全球最大。西班牙已建成和在建的槽式太阳能项目最多,包括Andasol电站、Solnova电站和Lebrija电站等。槽式太阳能热发电技术槽式太阳能热发电技术槽式系统的太阳能热电站主要包括:集热场、换热系统、储能系统及常规岛。槽式太阳能热发电技术集热装置集热管一般采用双层管结构,被置于抛物面聚光器焦线上,内侧为热载体,外侧为真空,以防热流失。聚光镜是一种表面上涂有聚光材料的抛物镜面,它的作用是将分散的低密度太阳光聚焦到吸收器上以产生高温。一般的太阳能发电站都采用单轴跟踪方式使抛物面对称平面围绕南北方向的纵轴转动。集热管规格及参数长度:4060mm金属管外径:70mm玻璃管外径:115mm辐射透过率:≥96.5%辐射吸收率:α≥96%发射率:ε≤9%真空维持:>25年槽式太阳能热发电技术安装位置规格(mm)重量(kg)反射率(%)内侧1700×1641×428≥93.51700×1641×535≥92.5外侧1700×1568×427≥93.51700×1568×533...
