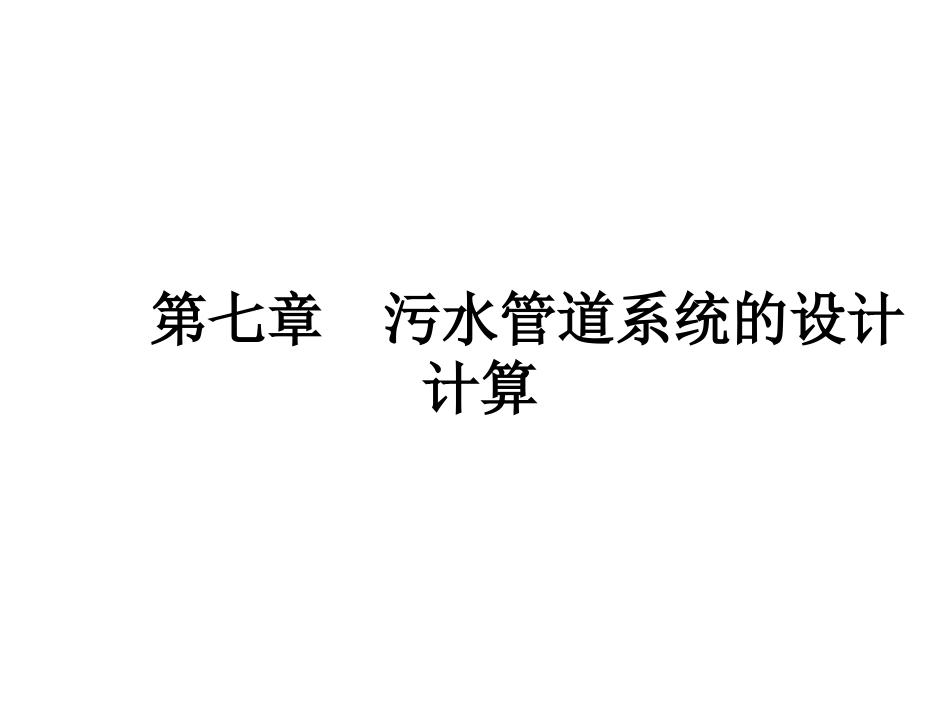

第七章污水管道系统的设计计算污水管道系统设计的主要任务•污水管网总设计流量及各管段设计流量计算•污水管网各管段直径、埋深、衔接设计与水力计算；•污水提升泵站设计；•污水管网施工图绘制等。7.1污水管道系统设计流量的确定污水量定额与城市用水量定额之间有一定的比例关系，称为排放系数。一般，生活污水和工业废水约为用水量60~80%。但由于地下水和地面雨水从接口、裂隙进入，使实际污水量增大。设计污水量定额污水管道系统设计流量的确定•居民生活污水定额和综合生活污水定额应根据用水定额，结合建筑内部给排水设施水平和排水系统普及程度等因素确定。•工业企业生活污水和淋浴污水量按有关规定协调。•工业企业废水量根据工艺特点确定。污水量的变化Kd——日变化系数，最大日污水量与平均日污水量的比值Kh——时变化系数，最大日最大时污水量与最大日平均时污水量的比值KZ——总变化系数，最大日最大时污水量与平均日平均时污水量的比值KZ=KdKh污水量变化可以用变化系数和变化曲线来描述。（1）居民生活污水量变化系数生活污水量总变化系数污水平均日流量（L/s）总变化系数（KZ）52.3152.0401.8701.71001.62001.55001.4〉10001.310001000Q3.1Q5Q7.25Q2.3Kz11.0（2）工业废水量变化系数和产品种类和生产工艺有关（3）工业企业生活污水和淋浴污水量变化系数生活污水：一般车间3.0，高温车间2.5。淋浴污水：近似均匀排水。污水设计流量计算（1）居民生活污水设计流量n——居民生活污水量定额，L/(cap.d)N——设计人口数，capKZ——生活污水量总变化系数n按平均日污水量定额，按平均日用水量定额的80~90%确定。3600241zKNnQ（2）公共建筑污水设计流量q2i——各公共建筑最高日污水量标准，L/(用水单位.d）；N2i——用水单位数；T2i——最高日排水小时数，h；Kh2i——污水量时变化系数。)/(3600i2i222i2sLTKNqQhi（3）工业企业生活污水及淋浴污水量计算36003600AA22112221113DCDCTKBKBQA1——一般车间最大班职工人数；B1——一般车间职工生活污水定额，以25L/(人.班)计；K1——一般车间生活污水量时变化系数，以3.0计；A2——热车间和污染严重车间最大班职工人数；B2——热车间和污染严重车间职工职工生活污水定额，以35L/(人.班)计；K2——热车间和污染严重车间生活污水量时变化系数，以2.5计；C1——一般车间最大班使用淋浴的职工人数；D1——一般车间的淋浴用水量定额，以40(L/(人.班)计；C2——热车间和污染严重车间最大班使用淋浴的职工人数；D2——热车间和污染严重车间的淋浴用水量定额，以60(L/(人.班)计；T——每工作班工作时数。（4）工业废水设计流量TKMmQz36004m——生产过程中每单位产品的废水量定额；M——产品的平均日产量；T——每日生产时数；KZ——总变化系数。（5）城市污水设计总流量)/(4321sLQQQQQ7.2管段设计流量计算连接管、污水干管（主干管和干管）、污水支管。一般检查井的设置位置有：流量汇入的地方、管径变化的地方、转弯、或在直管段管径长度较长时（30~70m）。水流为重力流，需满足一定水力坡度。管道埋深太大时设提升泵站（平坦地区，反坡）；坡度较大，设置跌水井。污水管网设计任务：计算不同地点污水流量、各管段污水流量，确定管径、埋深和衔接方式等。•管段：污水管网中流量和坡度不变的管道。•管段设计流量：管段上游端汇入的污水量和该管段收集的污水量。•节点：管段的上游端和下游端。节点流量：•该节点下游本段沿线污水流量（生活污水）•集中流量（工业废水、工业生活污水与淋浴污水、公建污水）节点设计流量ZsKqFq1本段流量：q1——设计管段的本段流量，L/s；F——设计管段服务的街坊面积，公顷；KZ——生活污水量总变化系数；qs——单位面积的本段平均流量，比流量，L/s.公顷86400snq式中：n——污水量标准，L/(人.d)；p——人口密度，人/公顷。7.3污水管道水力计算常用的均匀流基本公式流量公式：流速公式：Q---流量，m3/s；A---过水断面面积，m2；v---流速，m/s；R---水力半径，m；I---水力坡度；C---谢才系数。vAQIRCv污水管道...
