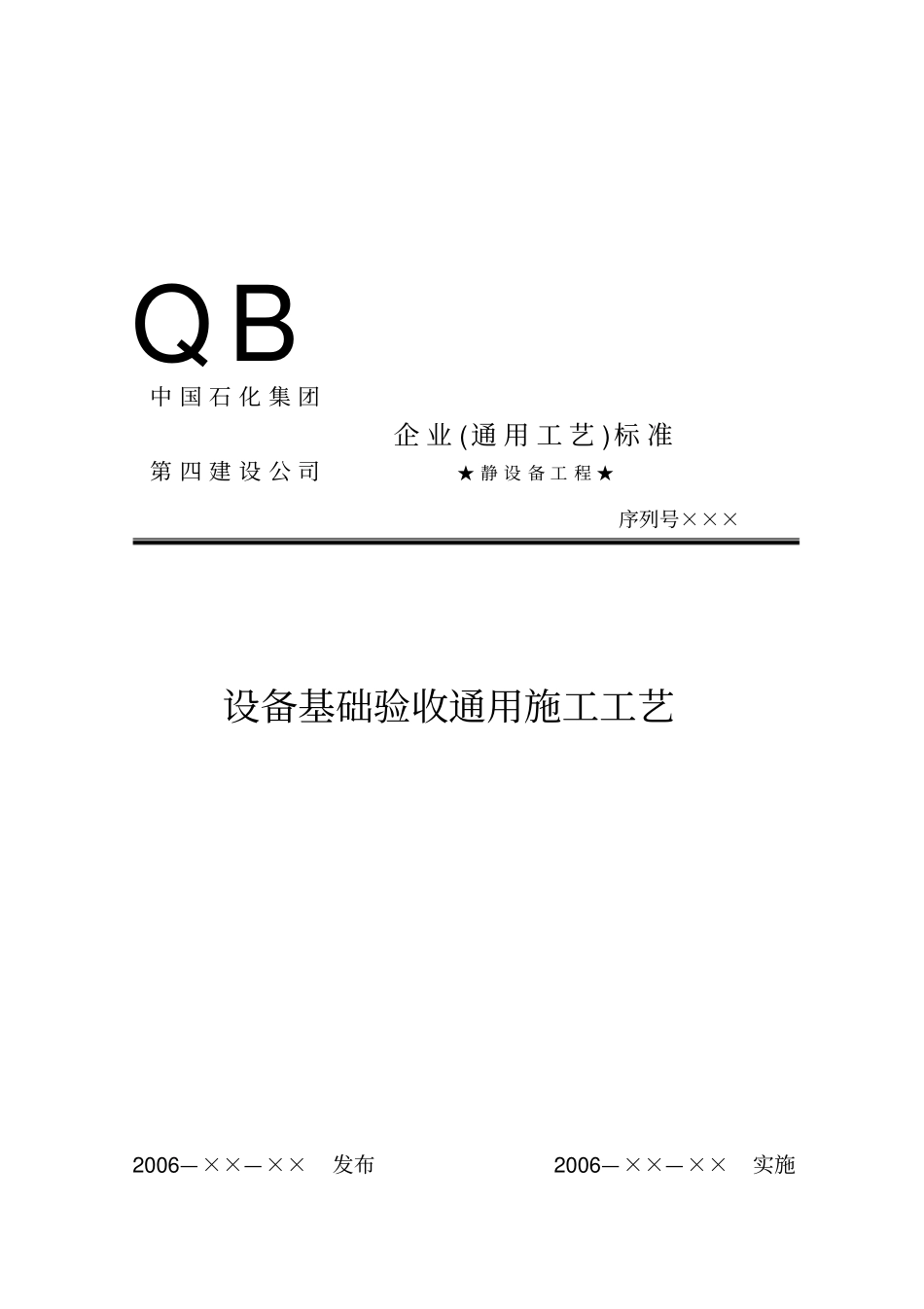

设备基础验收通用工工艺QB中 国 石 化 集 团企 业 (通 用 工 艺 )标 准第 四 建 设 公 司★ 静 设 备 工 程 ★序列号×××设备基础验收通用施工工艺2006—××—××发布2006—××—××实施高压工业管道预制通用施工工艺QJ/PG（工业） -013 中国石化集团第四建设公司技术处发布设备基础验收通用施工工艺序列号×××1 设备基础验收通用施工工艺1 适用范围1.1 本工艺适用于石油化工装置静设备基础验收施工。1.2 其它领域静设备基础验收也可参照执行。2 引用文件2.1 《中低压化工设备施工及验收规范》 （HGJ209-83 ）2.2 《高压化工设备施工及验收规范》 （HGJ208-83）2.3 《石油化工施工安全技术规程》 （ SH3505-1999）3 施工准备3.1 技术准备3.1.1 审查、核对设备图纸及设备基础图纸。3.1.2 设备基础施工单位应提交质量证明书、测量记录及其他施工技术文件资料。3.2 施工机具准备3.3.1 常用的施工设备1）经纬仪及水平仪、测距仪；3.3.2 常用的施工机具1）2～5m钢卷尺、盘尺、钢板尺、直角尺；2）石笔、记号笔；3）U 型水平管、磁力线坠3.4 作业条件准备3.4.1 现场达到“四通一平”条件，施工设备、工机具及材料配备到位，测量工具经过校验并在有效期内。3.4.2 施工管理人员、作业人员配备到位，作业人员的组织管理就绪。3.4.3 设计已做交底，图纸经过会审，问题处理完毕。3.4.4 施工图纸、施工及验收标准规范等已准备就绪，满足施工要求。3.4.5 人员的上下通道准备完毕，需要架设处搭设完毕。4 施工工艺4.1 基础外观检查要求：4.1.1 基础外观无蜂窝、空洞、露筋、裂纹等缺陷；设备基础验收通用施工工艺序列号×××2 4.1.2 地脚螺栓、螺母、垫圈的规格、型号、数量与设计图样一致，并且地脚螺栓无变形、无歪斜，螺纹部分无损坏、无锈蚀等缺陷，螺栓螺母配合自如。4.1.3 基础上明显画出标高基准线、纵横中心线，相应的建筑物上应标有坐标轴线。4.1.4 设计要求作沉降观测的设备基础应有沉降观测水准点。4.1.5 基础混凝土强度使用回弹器检测应达到设计强度要求，周围土方回填塌实、整平。4.2 地脚螺栓检查：4.2.1 使用钢盘尺测量相邻两地脚螺栓间距、对角线误差（在地脚螺栓根部和顶部各测量一次）：4.2.2 使用钢盘尺测量坐标中心点距每条地脚螺栓根部的间距：4.2.3 使用水平尺、钢直尺测量地脚螺栓的伸出长度及顶部高度塔铁水平钢直尺砼水平仪3 检验基础标高及螺栓高度相对地...
