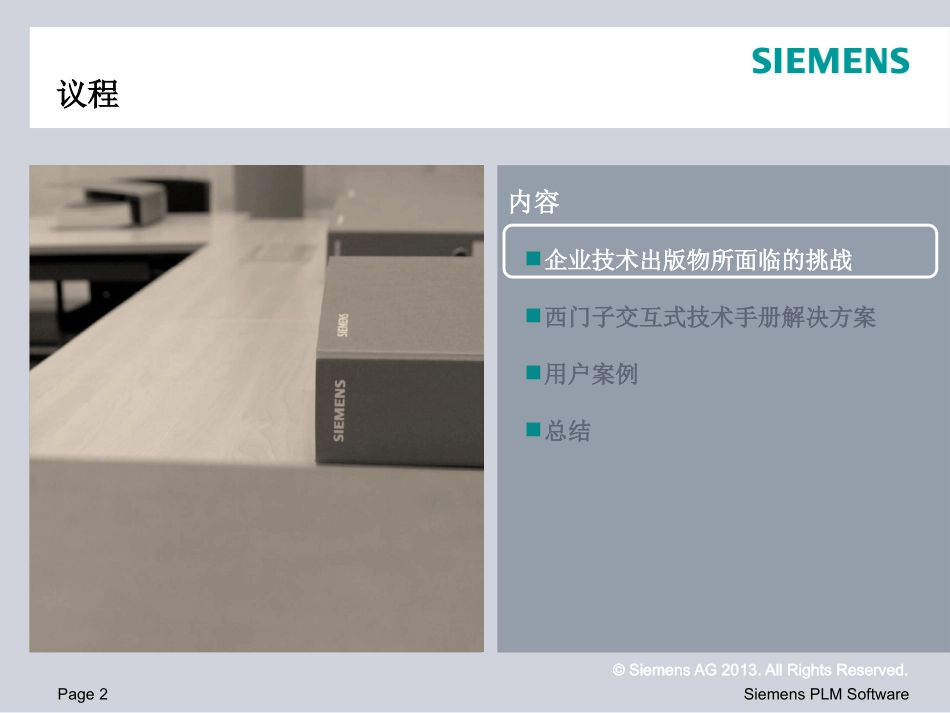

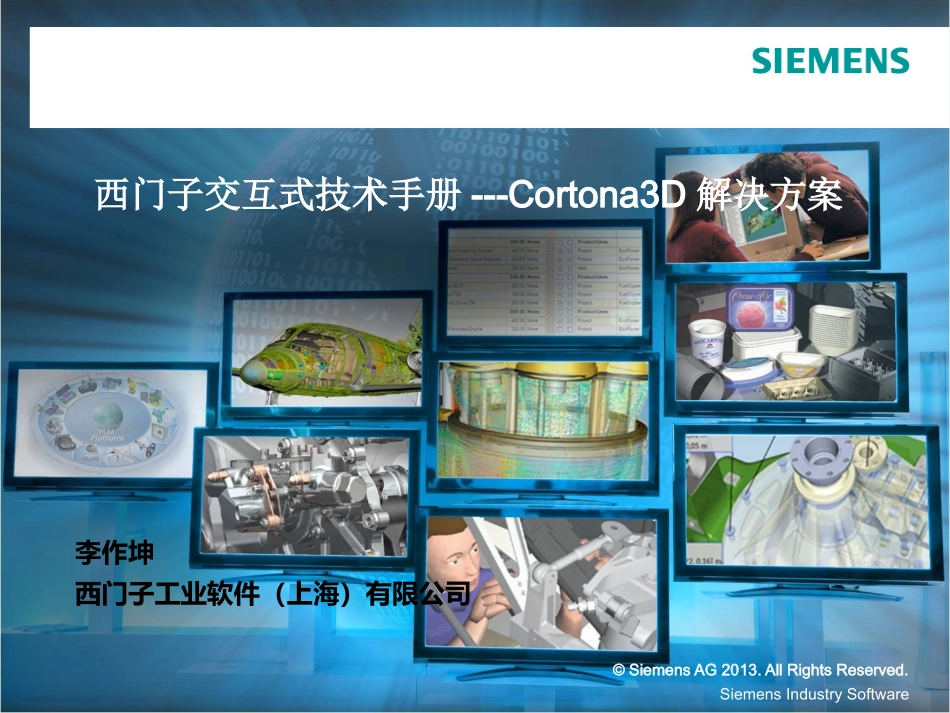

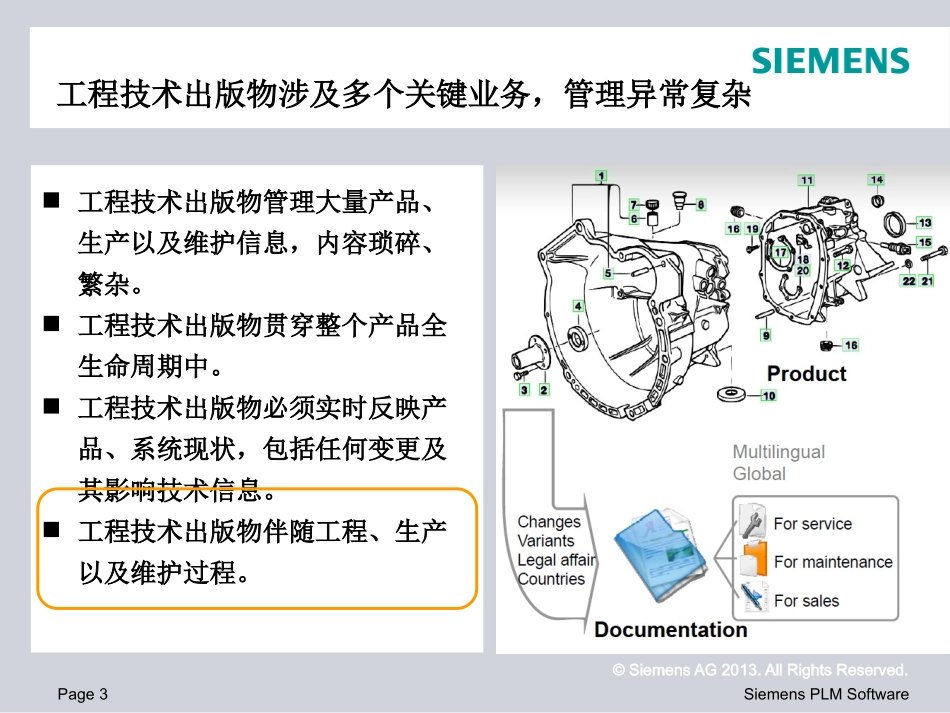

SiemensIndustrySoftware©SiemensAG2013.AllRightsReserved.西门子交互式技术手册---Cortona3D解决方案李作坤西门子工业软件（上海）有限公司Page2SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.议程内容企业技术出版物所面临的挑战西门子交互式技术手册解决方案用户案例总结Page3SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.工程技术出版物涉及多个关键业务，管理异常复杂工程技术出版物管理大量产品、生产以及维护信息，内容琐碎、繁杂。工程技术出版物贯穿整个产品全生命周期中。工程技术出版物必须实时反映产品、系统现状，包括任何变更及其影响技术信息。工程技术出版物伴随工程、生产以及维护过程。Page4SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.工程技术出版物面临的挑战背景：产品设计更复杂、更新更快。挑战：企业必须按照研制阶段流程要求创作、发布和维护大量的技术出版物。如何减少技术出版物维护时间和维护成本是最主要的业务挑战。必须在多种出版物、多个版本中保持内容的一致性和准确性。保持技术出版物符合最新的行业标准。Page5SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.传统工程技术出版物管理面临的问题必须手动更新出版物的文档内容。很难实现内容的重用。大量的时间用于执行低值业务，例如修饰文档、手动更新等。难以实现多种交付出版物中的内容同时、准确的更新。滞后于产品研发过程，不能协同创作技术出版物，延迟产品上市时间。Page6SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.面对大量、繁杂、频繁更新的文档，如何才能高效、低成本解决工程技术出版物管理问题？Page7SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.Cortona3D---在技术出版物领域领先的解决方案重用已有的CAD模型和BOM数据快速创建交互式的3D&2D技术出版物文档，可以输出网页、PDF等格式Cortona3D是唯一的基于标准规范的囊括零部件图册、技术手册、工作指导和培训材料为一体的解决方案提供者航空国防领域大量的客户使用Cortona3D创建技术出版物以提高改善与客户的沟通交流效率大量的用户在日常工作中使用Cortona3D浏览器浏览图形信息和数据西门子交互式技术手册解决方案---Cortona3DPage8SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.议程内容企业技术出版物所面临的挑战西门子交互式技术手册解决方案用户案例总结Page9SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.PLM/PDMPLM平台PLM/PDMRapidAuthorRapidAuthorRapidAuthorRapidAuthorGraphicsWriteTextAnimateExplodeIllustrateReuseRepurposeRapidProject集成的技术出版物解决方案支持的标准数据源BOMJT3DCAD几何...OtherAssets技术出版物XMLCGMImageBuildProceduresPartsCatalogsServiceManualsTrainingMaterial输出文档CatalogWorkInstructionLearningManualPage10SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.文档编制：装配编辑编制灵活性加载CAD的几何结构装配结构可编辑装配组织零件/部件可以被移动、重命名、重组、删除、隐藏及显示Page11SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.文档编制：创建各种视图爆炸视图灵活易用的、向导式的沿轴线和径向的爆炸视图多方向的爆炸视图剖切位置和大小剪切框选择性的剪切修剪端面的颜色设置透明度用于显示内部细节Page12SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.文档编制：3D2D生成自动由3D几何体生成高质量的2D图矢量格式自动生成零件序号图形和零件的热点链接丰富的对象库：尺寸标注、软管、弹簧、工具、文本和图片、用户定制的符号等Page13SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.标准的HTML输出格式输出自动排版，还可自定义样式表模板以满足用户对各种输出格式的需求零件和3D模型及2D图片的动态关联可把零件列表输出到Excel发布：HTMLPage14SiemensPLMSoftware©SiemensAG2013.AllRightsReserved.发布：PDF可输出3DPDF或2DPDF3DPDF◆全互动的...
