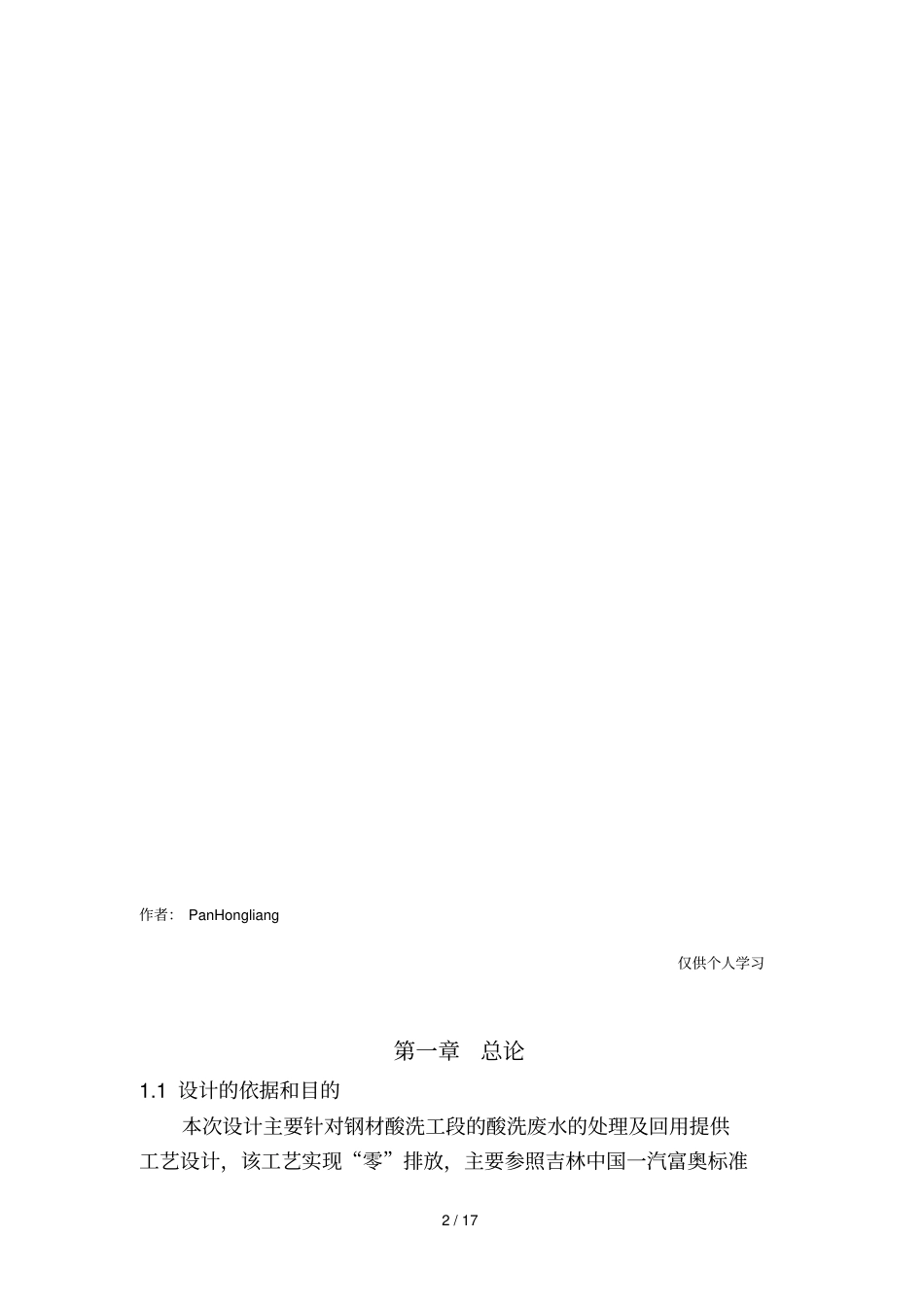

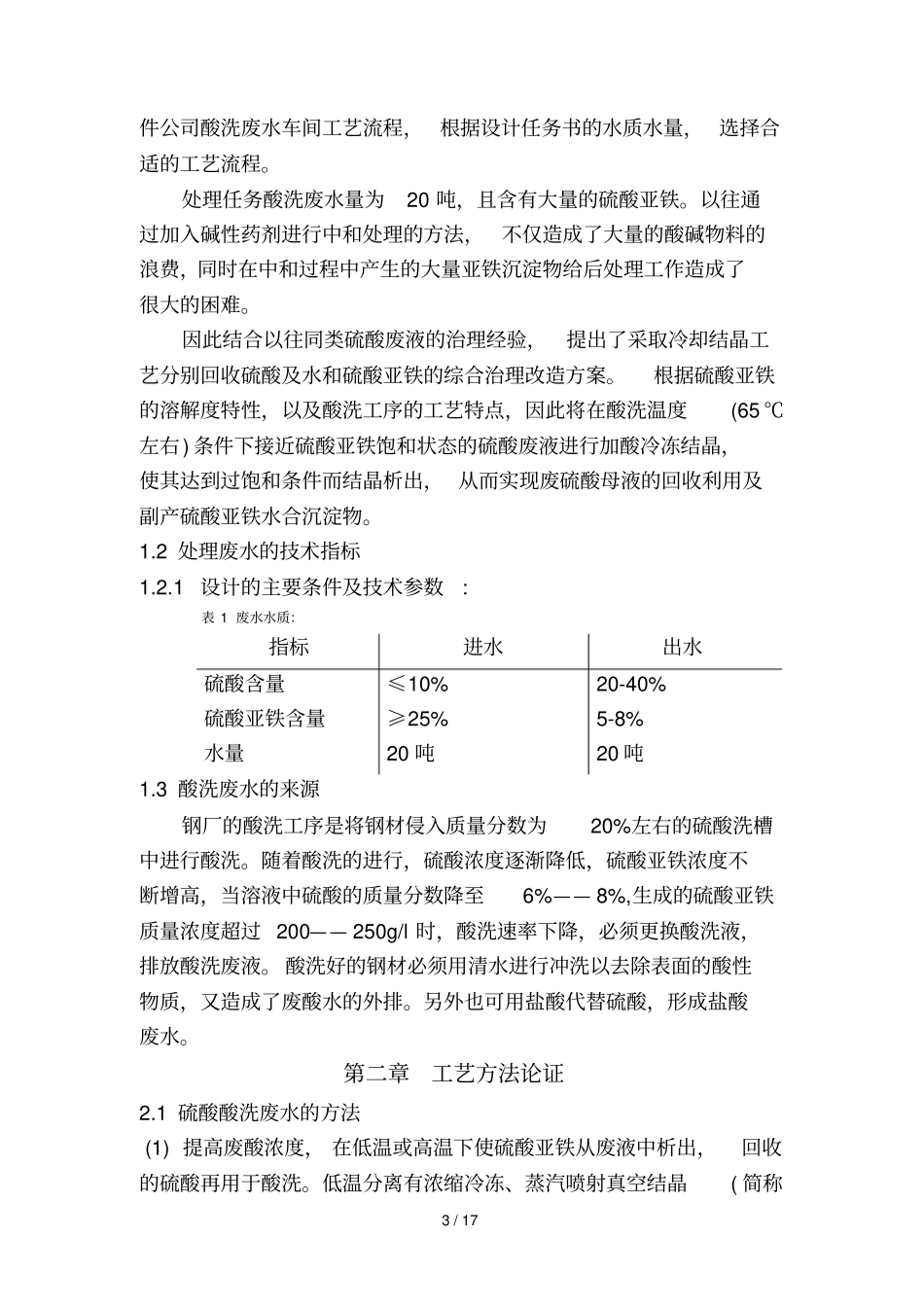

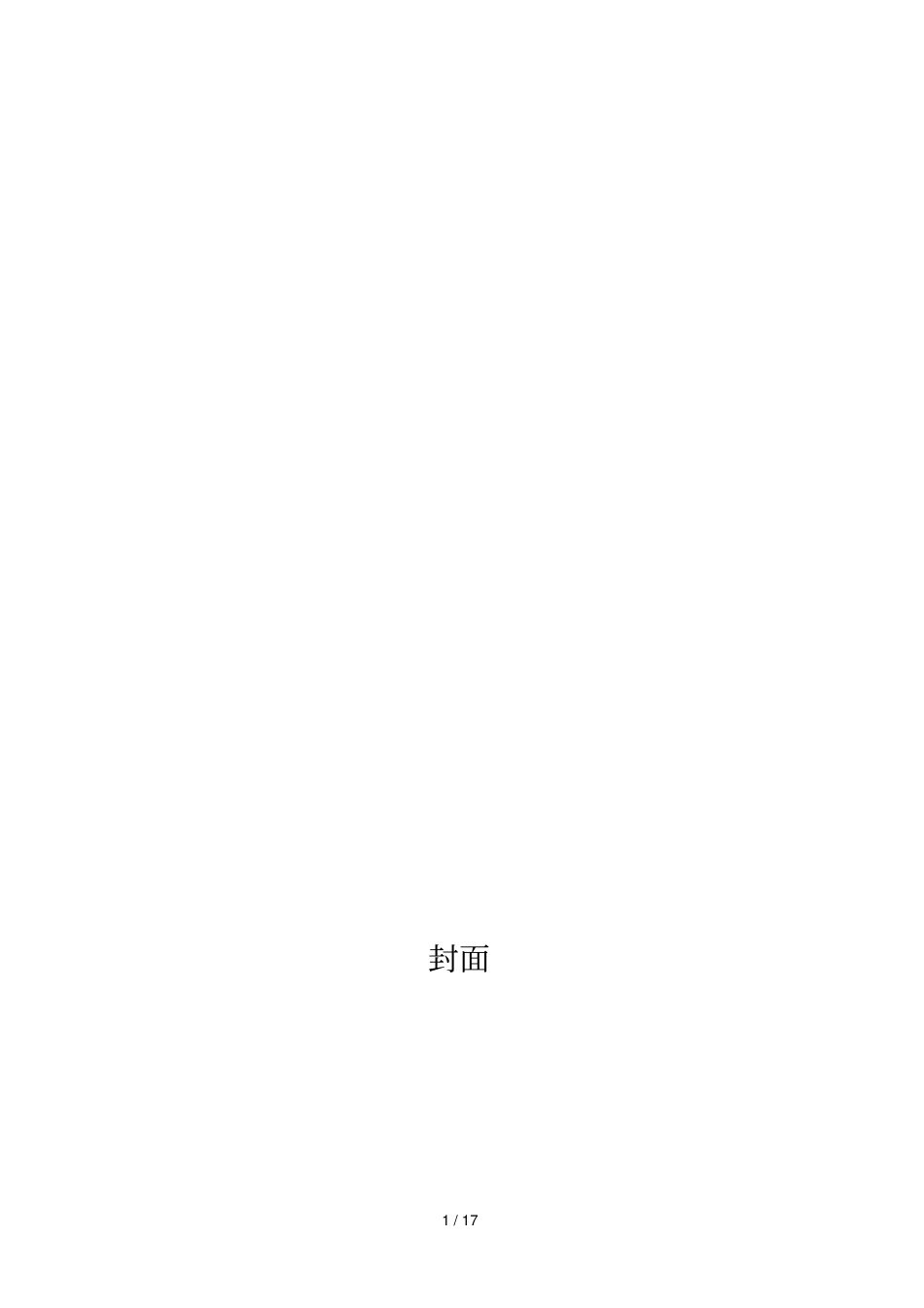

1 / 17 封面2 / 17 作者： PanHongliang 仅供个人学习第一章总论1.1 设计的依据和目的本次设计主要针对钢材酸洗工段的酸洗废水的处理及回用提供工艺设计，该工艺实现“零”排放，主要参照吉林中国一汽富奥标准3 / 17 件公司酸洗废水车间工艺流程，根据设计任务书的水质水量， 选择合适的工艺流程。处理任务酸洗废水量为20 吨，且含有大量的硫酸亚铁。以往通过加入碱性药剂进行中和处理的方法，不仅造成了大量的酸碱物料的浪费，同时在中和过程中产生的大量亚铁沉淀物给后处理工作造成了很大的困难。因此结合以往同类硫酸废液的治理经验，提出了采取冷却结晶工艺分别回收硫酸及水和硫酸亚铁的综合治理改造方案。根据硫酸亚铁的溶解度特性，以及酸洗工序的工艺特点，因此将在酸洗温度(65 ℃左右) 条件下接近硫酸亚铁饱和状态的硫酸废液进行加酸冷冻结晶，使其达到过饱和条件而结晶析出， 从而实现废硫酸母液的回收利用及副产硫酸亚铁水合沉淀物。1.2 处理废水的技术指标1.2.1 设计的主要条件及技术参数: 表 1 废水水质：指标进水出水硫酸含量硫酸亚铁含量水量≤10% ≥25% 20 吨20-40% 5-8% 20 吨1.3 酸洗废水的来源钢厂的酸洗工序是将钢材侵入质量分数为20%左右的硫酸洗槽中进行酸洗。随着酸洗的进行，硫酸浓度逐渐降低，硫酸亚铁浓度不断增高，当溶液中硫酸的质量分数降至6%—— 8%,生成的硫酸亚铁质量浓度超过 200—— 250g/l 时，酸洗速率下降，必须更换酸洗液，排放酸洗废液。 酸洗好的钢材必须用清水进行冲洗以去除表面的酸性物质，又造成了废酸水的外排。另外也可用盐酸代替硫酸，形成盐酸废水。第二章工艺方法论证2.1 硫酸酸洗废水的方法 (1) 提高废酸浓度， 在低温或高温下使硫酸亚铁从废液中析出，回收的硫酸再用于酸洗。低温分离有浓缩冷冻、蒸汽喷射真空结晶( 简称4 / 17 蒸喷真空结晶 )。产品为 FeSO4.7H2O 和再生酸。(2) 某一物质于废液内， 在一定的条件下使之与游离酸反应生成其他有用的物质后予以回收。 如加入铁屑使之全部生成硫酸亚铁的铁屑法、加铁屑和苛性钠处理的氧化铁红法、加氨处理的氧化铁红——硫酸铵法(HA法) 等。(2) 废液中硫酸亚铁重新变为硫酸和氧化铁( 或纯铁 ) ，以回收全部硫酸如用扩散渗析法——电解法、氯化氢置换法( 鲁兹钠法 ) 等。酸洗过程中， 在钢件表面的氧化铁得到去除的同时，也使大量单质铁与硫酸反应而进入酸洗液中，这是酸洗液硫酸消耗的主...
