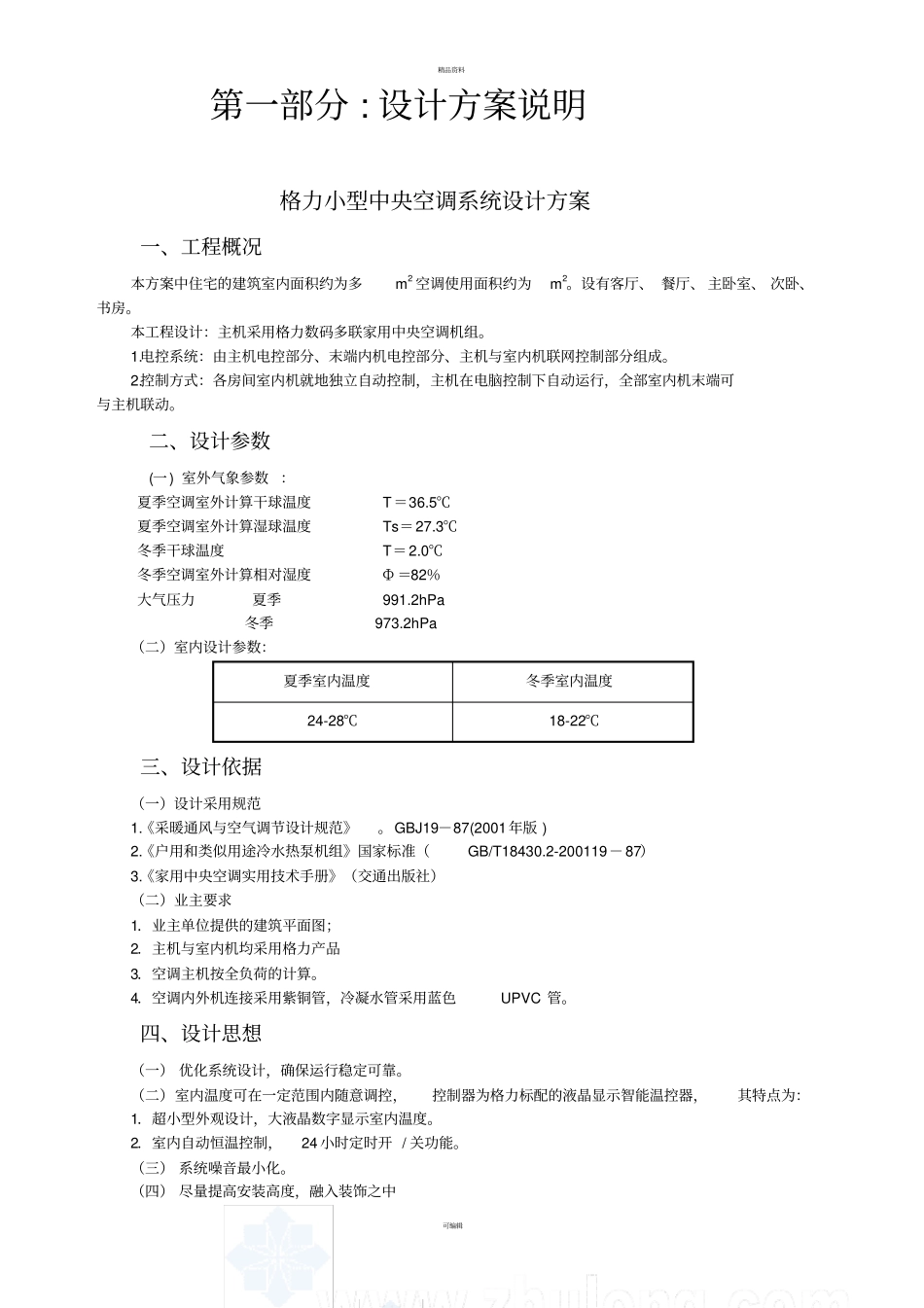

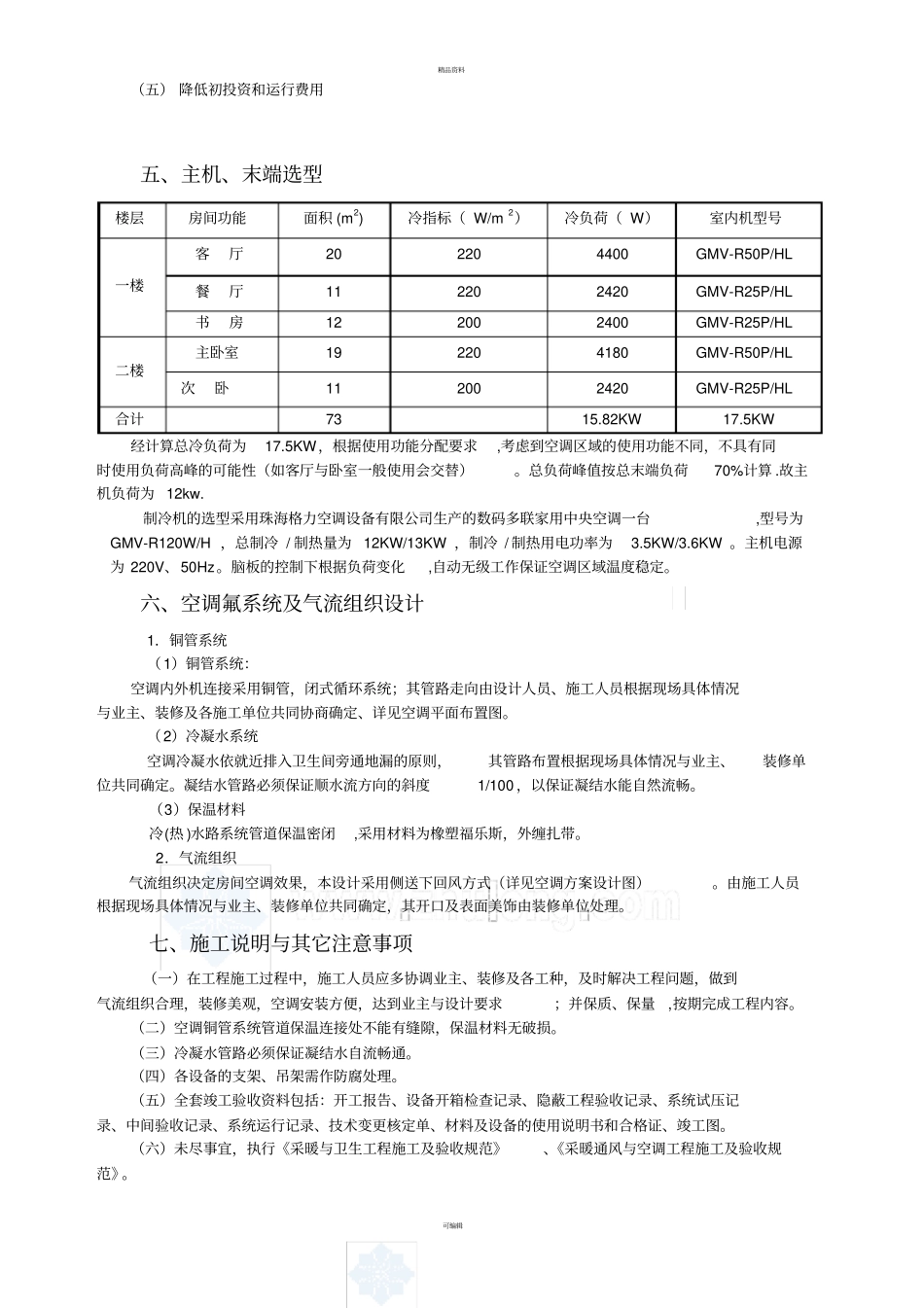

精品资料可编辑第一部分 : 设计方案说明格力小型中央空调系统设计方案一、工程概况本方案中住宅的建筑室内面积约为多m2 空调使用面积约为m2。设有客厅、 餐厅、 主卧室、 次卧、书房。本工程设计：主机采用格力数码多联家用中央空调机组。1.电控系统：由主机电控部分、末端内机电控部分、主机与室内机联网控制部分组成。2.控制方式：各房间室内机就地独立自动控制，主机在电脑控制下自动运行，全部室内机末端可与主机联动。二、设计参数(一) 室外气象参数 ：夏季空调室外计算干球温度T＝36.5℃夏季空调室外计算湿球温度Ts＝27.3℃冬季干球温度T＝2.0℃冬季空调室外计算相对湿度Ф ＝82％大气压力夏季991.2hPa冬季973.2hPa（二）室内设计参数：夏季室内温度冬季室内温度24-28℃18-22℃三、设计依据（一）设计采用规范1.《采暖通风与空气调节设计规范》。GBJ19－87(2001年版 )2.《户用和类似用途冷水热泵机组》国家标准（GB/T18430.2-200119－87）3.《家用中央空调实用技术手册》（交通出版社）（二）业主要求1．业主单位提供的建筑平面图；2．主机与室内机均采用格力产品3．空调主机按全负荷的计算。4．空调内外机连接采用紫铜管，冷凝水管采用蓝色UPVC 管。四、设计思想（一） 优化系统设计，确保运行稳定可靠。（二）室内温度可在一定范围内随意调控，控制器为格力标配的液晶显示智能温控器，其特点为：1．超小型外观设计，大液晶数字显示室内温度。2．室内自动恒温控制，24 小时定时开 / 关功能。（三） 系统噪音最小化。（四） 尽量提高安装高度，融入装饰之中精品资料可编辑（五） 降低初投资和运行费用五、主机、末端选型楼层房间功能面积 (m2)冷指标（ W/m2）冷负荷（ W）室内机型号一楼客厅202204400GMV-R50P/HL餐厅112202420GMV-R25P/HL书房122002400GMV-R25P/HL二楼主卧室192204180GMV-R50P/HL次卧112002420GMV-R25P/HL合计7315.82KW17.5KW经计算总冷负荷为17.5KW，根据使用功能分配要求,考虑到空调区域的使用功能不同，不具有同时使用负荷高峰的可能性（如客厅与卧室一般使用会交替）。总负荷峰值按总末端负荷70%计算 .故主机负荷为 12kw.制冷机的选型采用珠海格力空调设备有限公司生产的数码多联家用中央空调一台,型号为GMV-R120W/H ，总制冷 / 制热量为 12KW/13KW ，制冷 / 制热用电功率为3.5KW/3.6KW 。主机电源为 220V、50Hz。脑板的控制下根据负荷变化,自动无级工作保证空调区域温度稳定。六、空调...
