识别串联电路和并联电路的测试

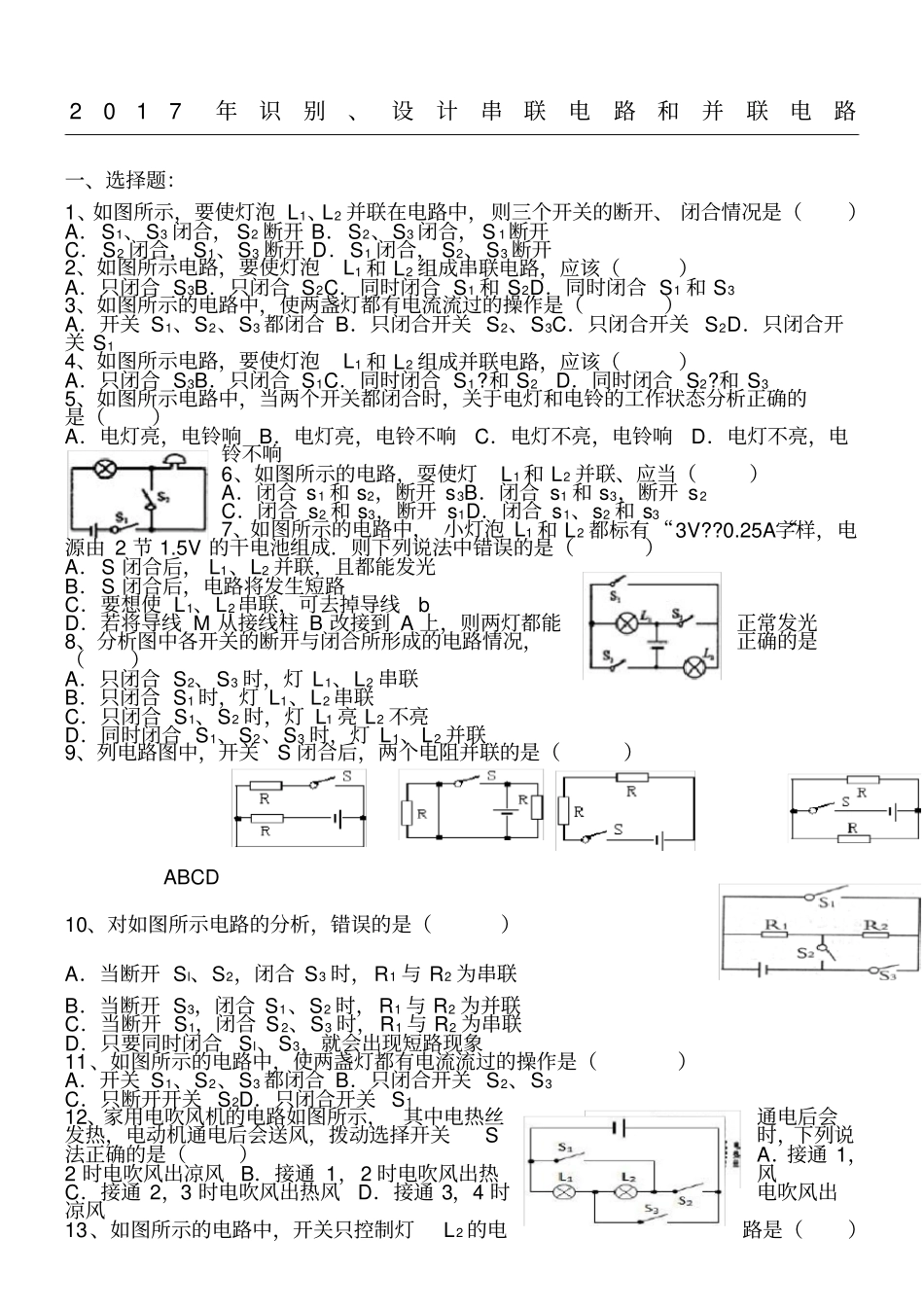

2017年识别、设计串联电路和并联电路一、选择题：1、如图所示，要使灯泡 L1、L2 并联在电路中，则三个开关的断开、 闭合情况是（）A．S1、S3 闭合， S2 断开 B．S2、S3 闭合， S 1断开C．S2 闭合， S1、S3 断开 D．S1 闭合， S2、S3 断开2、如图所示电路，要使灯泡L1 和 L2 组成串联电路，应该（）A．只闭合 S3B．只闭合 S2C．同时闭合 S1 和 S2D．同时闭合 S1 和 S33、如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关 S1、S2、S3 都闭合 B．只闭合开关 S2、S3C．只闭合开关 S2D．只闭合开关 S14、如图所示电路，要使灯泡L1 和 L2 组成并联电路，应该（）A．只闭合 S3B．只闭合 S1C．同时闭合 S1?和 S2D．同时闭合 S2?和 S3 5、如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（）A．电灯亮，电铃响B．电灯亮，电铃不响C．电灯不亮，电铃响D．电灯不亮，电铃不响6、如图所示的电路，耍使灯L1 和 L2 并联、应当（）A．闭合 s1 和 s2，断开 s3B．闭合 s1 和 s3，断开 s2 C．闭合 s2 和 s3，断开 s1D．闭合 s1、s2 和 s37、如图所示的电路中， 小灯泡 L1 和 L2 都标有 “3V??0.25A“字样，电源由 2 节 1.5V 的干电池组成．则下列说法中错误的是（）A．S 闭合后， L1、L2 并联，且都能发光B．S 闭合后，电路将发生短路C．要想使 L1、L2串联，可去掉导线b D．若将导线 M 从接线柱 B 改接到 A 上，则两灯都能正常发光8、分析图中各开关的断开与闭合所形成的电路情况，正确的是（）A．只闭合 S2、S3 时，灯 L1、L2 串联B．只闭合 S1 时，灯 L1、L2 串联C．只闭合 S1、S2 时，灯 L1 亮 L2 不亮D．同时闭合 S1、S2、S3 时，灯 L1、L2 并联9、列电路图中，开关S 闭合后，两个电阻并联的是（）ABCD 10、对如图所示电路的分析，错误的是（）A．当断开 Sl、S2，闭合 S3 时，R1 与 R2 为串联B．当断开 S3，闭合 S1、S2 时，R1 与 R2 为并联C．当断开 S1，闭合 S 2、S3 时，R1 与 R2 为串联D．只要同时闭合Sl、S3，就会出现短路现象11、如图所示的电路中，使两盏灯都有电流流过的操作是（）A．开关 S1、S2、S3 都闭合 B．只闭合开关 S2、S3C．只断开开关 S2D．只闭合开关 S112、家用电吹风机的电路如图所示， 其中电热丝通电后会发热，电动机通电后会送风，拨动选择开关S时，下列说...
