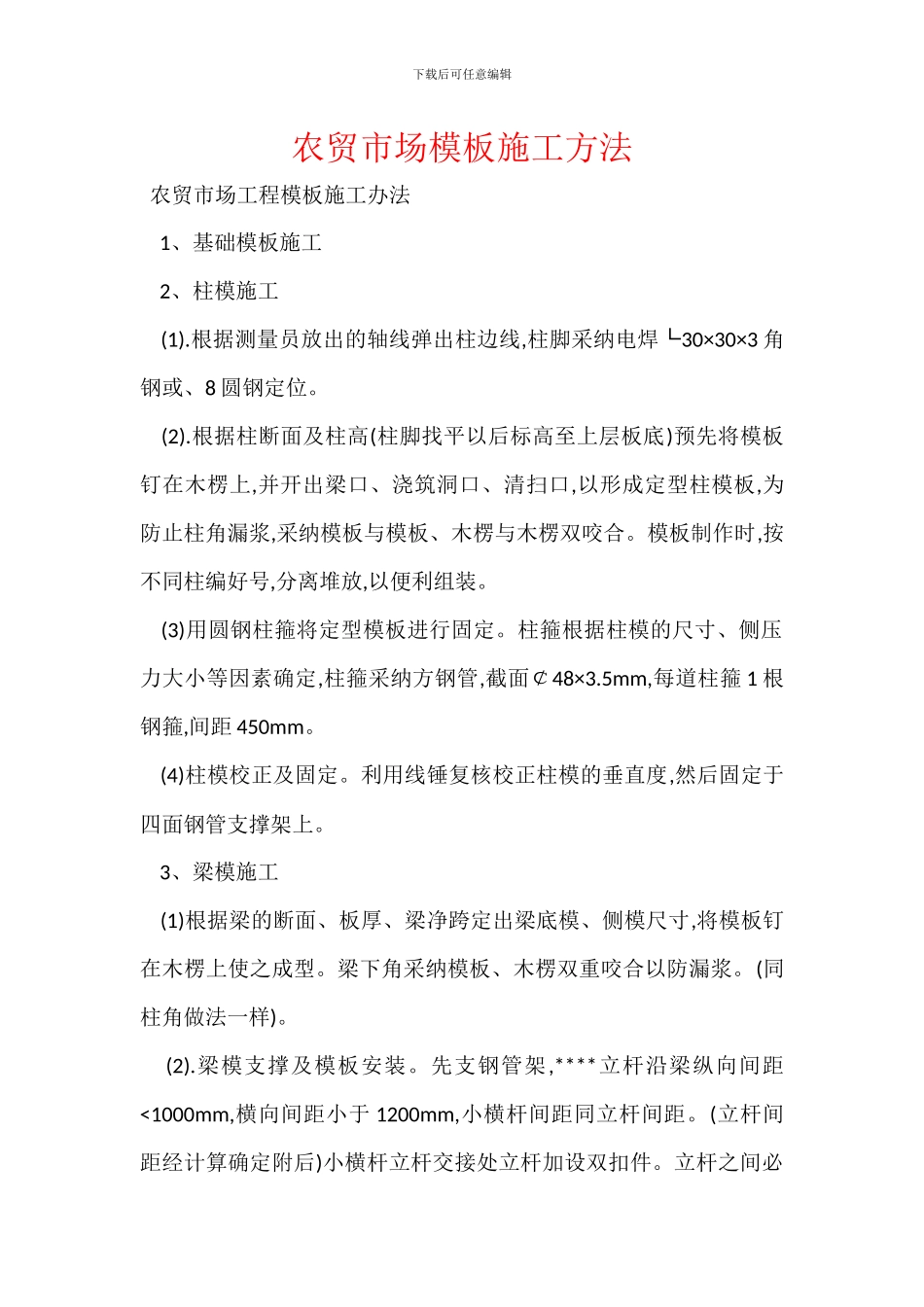

下载后可任意编辑农贸市场模板施工方法 农贸市场工程模板施工办法 1、基础模板施工 2、柱模施工 (1).根据测量员放出的轴线弹出柱边线,柱脚采纳电焊└30×30×3 角钢或、8 圆钢定位。 (2).根据柱断面及柱高(柱脚找平以后标高至上层板底)预先将模板钉在木楞上,并开出梁口、浇筑洞口、清扫口,以形成定型柱模板,为防止柱角漏浆,采纳模板与模板、木楞与木楞双咬合。模板制作时,按不同柱编好号,分离堆放,以便利组装。 (3)用圆钢柱箍将定型模板进行固定。柱箍根据柱模的尺寸、侧压力大小等因素确定,柱箍采纳方钢管,截面￠48×3.5mm,每道柱箍 1 根钢箍,间距 450mm。 (4)柱模校正及固定。利用线锤复核校正柱模的垂直度,然后固定于四面钢管支撑架上。 3、梁模施工 (1)根据梁的断面、板厚、梁净跨定出梁底模、侧模尺寸,将模板钉在木楞上使之成型。梁下角采纳模板、木楞双重咬合以防漏浆。(同柱角做法一样)。 (2).梁模支撑及模板安装。先支钢管架,****立杆沿梁纵向间距<1000mm,横向间距小于 1200mm,小横杆间距同立杆间距。(立杆间距经计算确定附后)小横杆立杆交接处立杆加设双扣件。立杆之间必下载后可任意编辑须按步距满设双向水平杆和扫地杆,梁纵向立杆设斜撑形成排架。梁底模放置于小横杆上,对准柱模梁口的位置,用扣件将梁底模固定在小横杆上,待扎完梁钢筋后吊装梁侧模。梁侧模应设置斜撑,当梁高大于700mm 时设置腰楞,并用穿墙螺栓加固,间距为 600×800,具体做法如图三-6 所示。 4.楼板模板施工 (1)根据模板拼装图搭设楼面模板支架和模板龙骨。支架立杆与龙骨的间距,应根据楼板的砼重量与施工荷载大小,在模板结构设计中确定(详见后附设计计算书)。支架立杆立杆之间必需按步距满设双向水平杆和扫地杆,水平拉杆间距不大于 3m 且符合立杆间距要求。每隔两排立杆设斜撑一道,使模板支架成为排架。 (2)挂通线将大龙骨找平。根据标高确定大龙骨顶面标高,然后架设小龙骨,铺设模板。 (3)楼面模板铺完后,应认真检查支加查否牢固。模板梁面、板面清扫干净。 5.楼梯模板 楼梯底模采纳胶合板,踏步侧模板和踏步档板采纳 18 厚木板背楞为60*100,为使踏步尺寸精确,棱角分明,踏步挡板应设置拉杆或顶撑。因为浇捣砼时将产生模板上顶力,在施工时要加强对模板变形的控制。 6.卫生间模板 (1)卫生间翻口模板,按图纸尺寸,用光面方条,制成定型翻口模板并下载后可任意编辑留出门洞位置。数量同底板,在砼浇筑的过程复核卫生间轴线后以轴线为标准安装翻...
