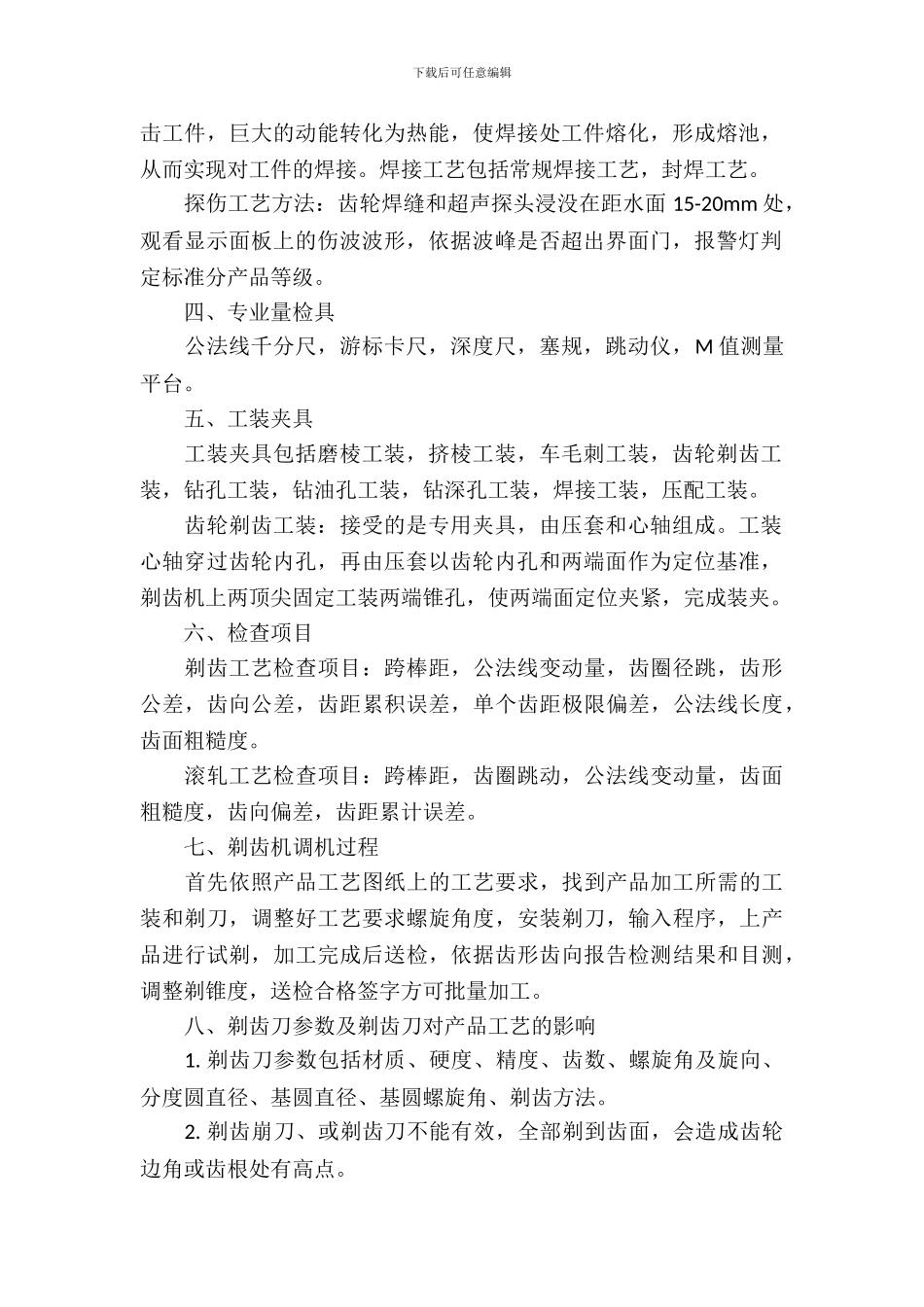

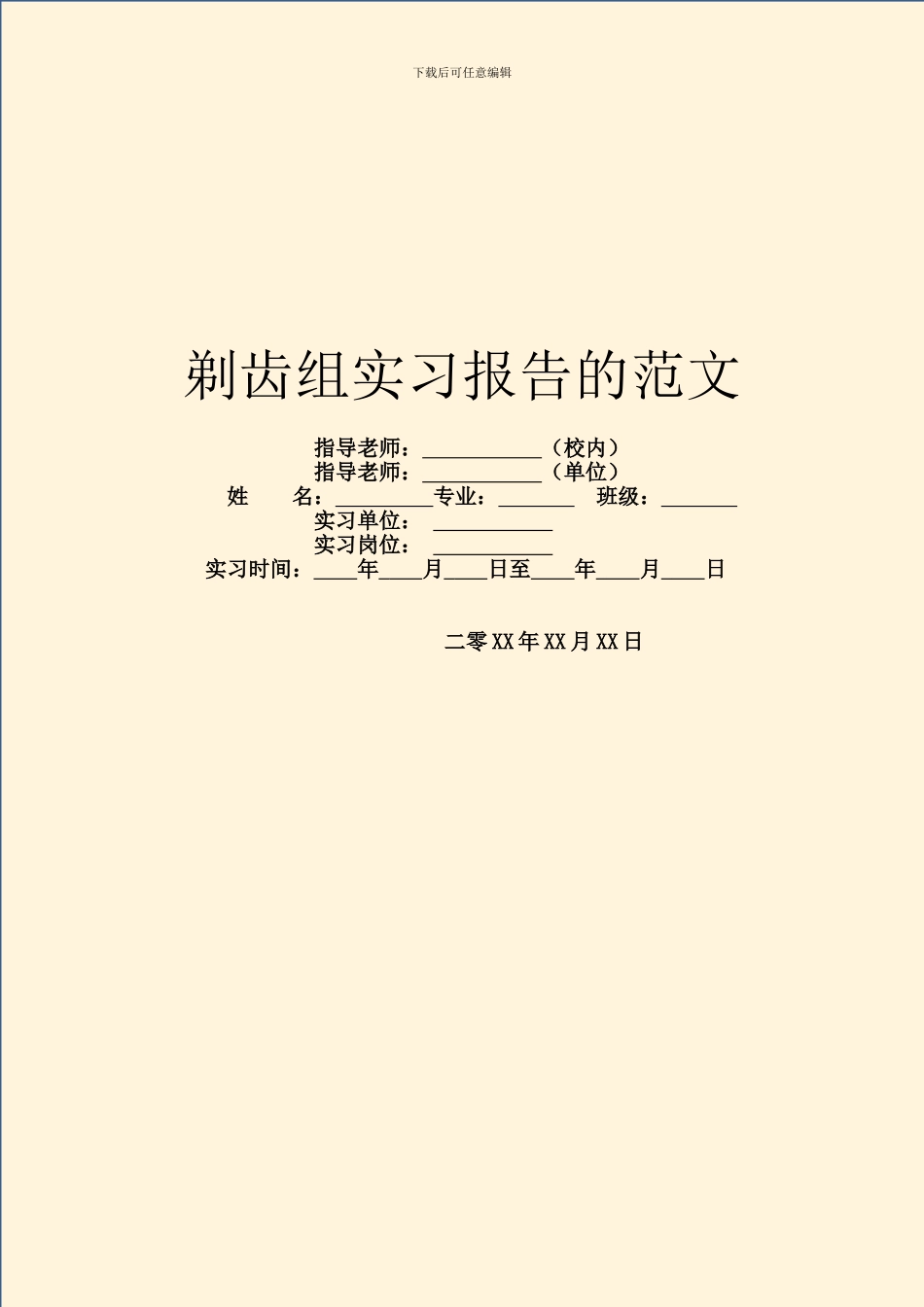

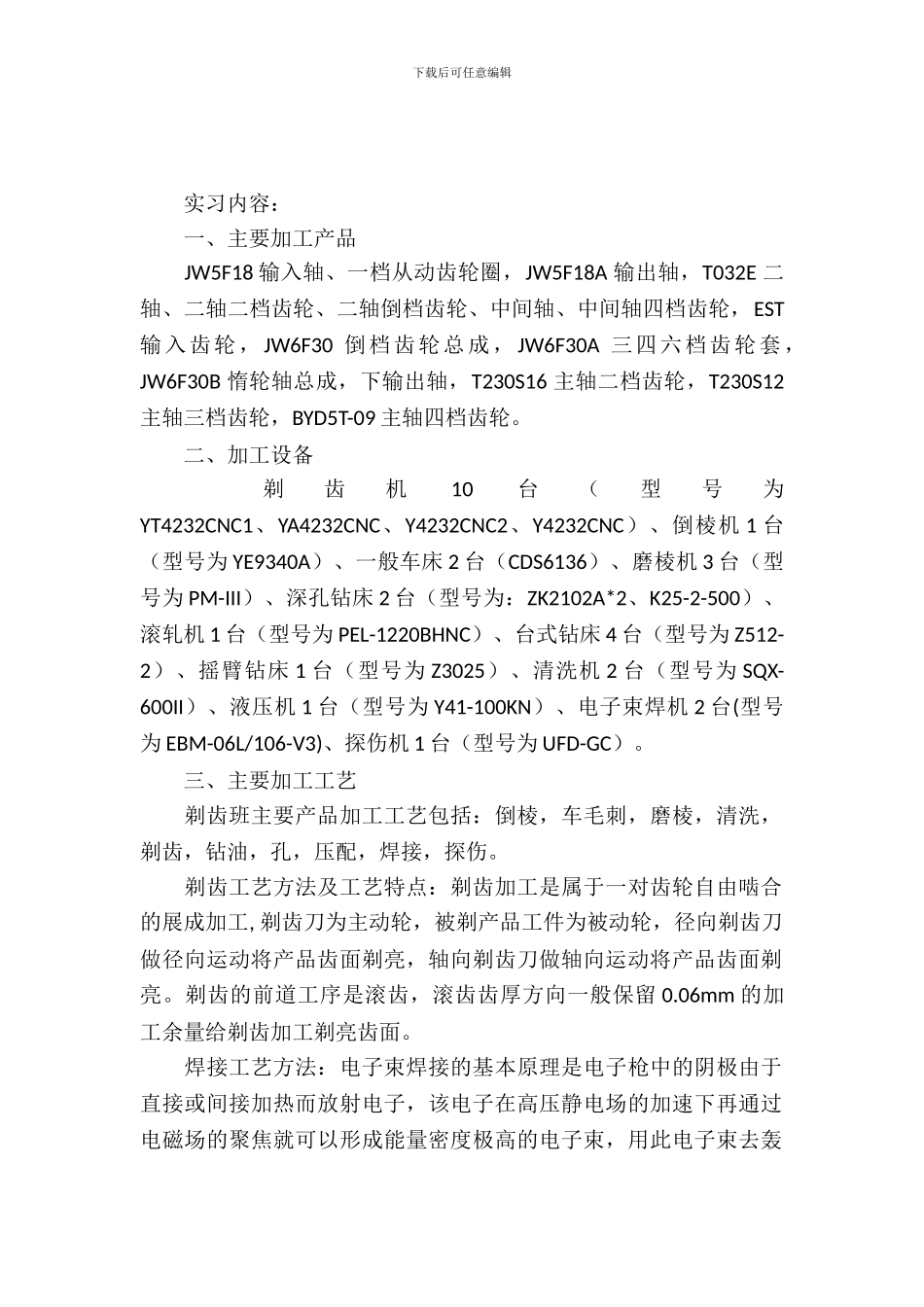

下载后可任意编辑剃齿组实习报告的范文 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 实习内容： 一、主要加工产品 JW5F18 输入轴、一档从动齿轮圈，JW5F18A 输出轴，T032E 二轴、二轴二档齿轮、二轴倒档齿轮、中间轴、中间轴四档齿轮，EST输入齿轮， JW6F30 倒档齿轮总成， JW6F30A 三四六档齿轮套 ，JW6F30B 惰轮轴总成，下输出轴，T230S16 主轴二档齿轮，T230S12主轴三档齿轮，BYD5T-09 主轴四档齿轮。 二、加工设备 剃齿机10台（型号为YT4232CNC1、YA4232CNC、Y4232CNC2、Y4232CNC）、倒棱机 1 台（型号为 YE9340A）、一般车床 2 台（CDS6136）、磨棱机 3 台（型号为 PM-III）、深孔钻床 2 台（型号为：ZK2102A*2、K25-2-500）、滚轧机 1 台（型号为 PEL-1220BHNC）、台式钻床 4 台（型号为 Z512-2）、摇臂钻床 1 台（型号为 Z3025）、清洗机 2 台（型号为 SQX-600II）、液压机 1 台（型号为 Y41-100KN）、电子束焊机 2 台(型号为 EBM-06L/106-V3)、探伤机 1 台（型号为 UFD-GC）。 三、主要加工工艺 剃齿班主要产品加工工艺包括：倒棱，车毛刺，磨棱，清洗，剃齿，钻油，孔，压配，焊接，探伤。 剃齿工艺方法及工艺特点：剃齿加工是属于一对齿轮自由啮合的展成加工, 剃齿刀为主动轮，被剃产品工件为被动轮，径向剃齿刀做径向运动将产品齿面剃亮，轴向剃齿刀做轴向运动将产品齿面剃亮。剃齿的前道工序是滚齿，滚齿齿厚方向一般保留 0.06mm 的加工余量给剃齿加工剃亮齿面。 焊接工艺方法：电子束焊接的基本原理是电子枪中的阴极由于直接或间接加热而放射电子，该电子在高压静电场的加速下再通过电磁场的聚焦就可以形成能量密度极高的电子束，用此电子束去轰下载后可任意编辑击工件，巨大的动能转化为热能，使焊接处工件熔化，形成熔池，从而实现对工件的焊接。焊接工艺包括常规焊接工艺，封焊工艺。 探伤工艺方法：齿轮焊缝和超声探头浸没在距水面 15-20mm 处，观看显示面板上的伤波波形，依据波峰是否超出界面门，报警灯判定标准分产品等级。 四、专业量检具 公法线千分尺，游标卡尺，深度尺，塞规，跳动仪，M 值测量平台。 五、工装夹具 工装夹具包括磨棱工装，挤棱工装，车毛刺工装，齿轮剃齿工装，钻孔工装，钻油孔工装，钻深孔工...
