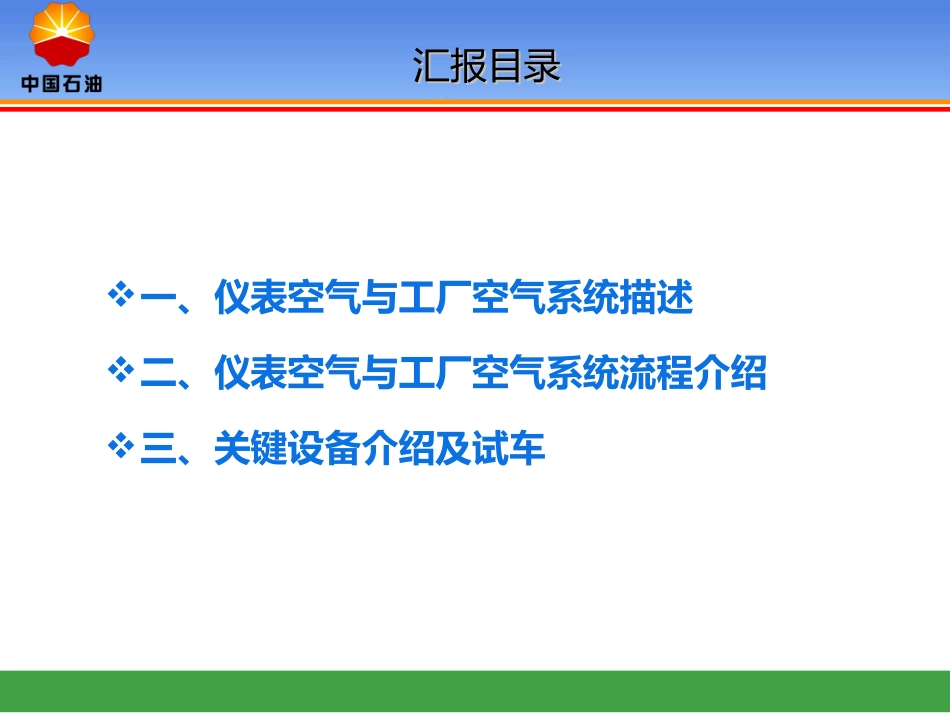

中石油京唐液化天然气有限公司中石油京唐液化天然气有限公司生产运营中心生产运营中心2013-7-52013-7-5仪表空气、工厂空气系统一、仪表空气与工厂空气系统描述二、仪表空气与工厂空气系统流程介绍三、关键设备介绍及试车汇报目录汇报目录仪表空气与工厂空气系统是为接收站各个单元提供公用物料和辅助支持的系统，包括空压机系统、氮气系统、燃料气系统、给排水系统等。仪表空气与工厂空气系统的正常运行是接收站正常运行的保障。一、仪表空气与工厂空气系统描述一、仪表空气与工厂空气系统描述空压系统的作用是为接收站提供高密度的干燥空气，空气经空压机压缩后除尘、除油和干燥，供应给站内相关设备使用。空气系统下游分为工厂空气和仪表空气。两者在空气缓冲罐V-2702出口通过XV-2700201分配至不同管网一、仪表空气与工厂空气系统描述一、仪表空气与工厂空气系统描述空压系统的作用是为接收站提供高密度的干燥空气，空气经空压机压缩后除尘、除油和干燥，供应给站内相关设备使用。空气系统下游分为工厂空气和仪表空气。两者在空气缓冲罐V-2702出口通过XV-2700201分配至不同管网一、仪表空气与工厂空气系统描述一、仪表空气与工厂空气系统描述工厂空气主要应用于开车前吹扫。仪表空气系统主要为控制阀、仪表、设备提供干燥的气源，还用作火炬点火盘的助燃气，需求是连续性的。（空压机故障，仪表空气储气罐的贮存量应满足各装置正常用气30分钟）一、仪表空气与工厂空气系统描述一、仪表空气与工厂空气系统描述界区接点压力MPag0.6设计温度℃65操作温度（Nor）℃环境温度压力露点（0.6MPa(G)下）℃-30.9油含量ppmv≤8尘含量mg/Nm3≤1尘粒径μm≤3仪表空气、工厂空气规格仪表空气、工厂空气规格序号装置/设备名称仪表空气工厂空气备注连续用量(Nm3/h)最大用量(Nm3/h)连续用量(Nm3/h)最大用量(Nm3/h)1一期321切断阀109台，调节阀105台2二期新增187.5二期切断阀数量65台；调节阀数量60台3远期新增189切断阀数量55台；调节阀数量71台4公用工程站1802005气动葫芦100此操作不考虑与公用工程站工作同时发生总计697.5180200设计规模700200仪表空气、工厂空气用量仪表空气、工厂空气用量空气经过滤后，进入空气压缩机空气经过滤后，进入空气压缩机(C-2701A/B/C)(C-2701A/B/C)，，经压缩后空气压力为经压缩后空气压力为1.0MPa(G)1.0MPa(G)，温度约，温度约40℃40℃，，压缩空气进入工厂空气缓冲罐压缩空气进入工厂空气缓冲罐(V-2701)(V-2701)冷却，再经冷却，再经油过滤器油过滤器(F-2701A/B)(F-2701A/B)、空气干燥器、空气干燥器(U-2701A/(U-2701A/B)B)和粉尘过滤器和粉尘过滤器(F-2702A/B)(F-2702A/B)过滤净化后，空气压过滤净化后，空气压力露点力露点-30.9℃(0.6MPa(G))-30.9℃(0.6MPa(G))，油含量小于，油含量小于8ppm8ppm，，尘含量小于尘含量小于1mg/Nm31mg/Nm3，经仪表空气储罐，经仪表空气储罐(V-(V-2702)2702)，分别由工厂空气总管和仪表空气总管送至，分别由工厂空气总管和仪表空气总管送至各仪表空气、工厂空气用户使用。各仪表空气、工厂空气用户使用。二、仪表空气与工厂空气系统流程介绍二、仪表空气与工厂空气系统流程介绍过滤器二、仪表空气与工厂空气系统流程介绍二、仪表空气与工厂空气系统流程介绍V-2701维修时使用油冷却器空气冷却器过滤器过滤器过滤器过滤器空气压缩机空气缓冲罐空气干燥器二、仪表空气与工厂空气系统流程介绍二、仪表空气与工厂空气系统流程介绍经空压机加压后的空气将析出部分冷凝水，这部分冷凝水通过设置在管路中的阀门进行自动排水：空压机出口、空气缓冲罐底部、前置过滤器、干燥器底部、后置过滤器排水方式有浮球式自动疏水阀、电磁阀周期性排水，同时可根据需要进行手动排水空气系统排水设施二、仪表空气与工厂空气系统流程介绍二、仪表空气与工厂空气系统流程介绍油水分离器工厂空气仪表空气V-2702维修时用空气由空气滤清器（4）滤去尘埃之后，经由进气阀（5）进入主压缩室压缩；并与冷却液混合。与油混合的压缩空气排入油气桶（7），再经由油细分离器（8），压力维持阀（9），后部冷却器（10），然后经水分离...
