音视频接口讲解VIP免费

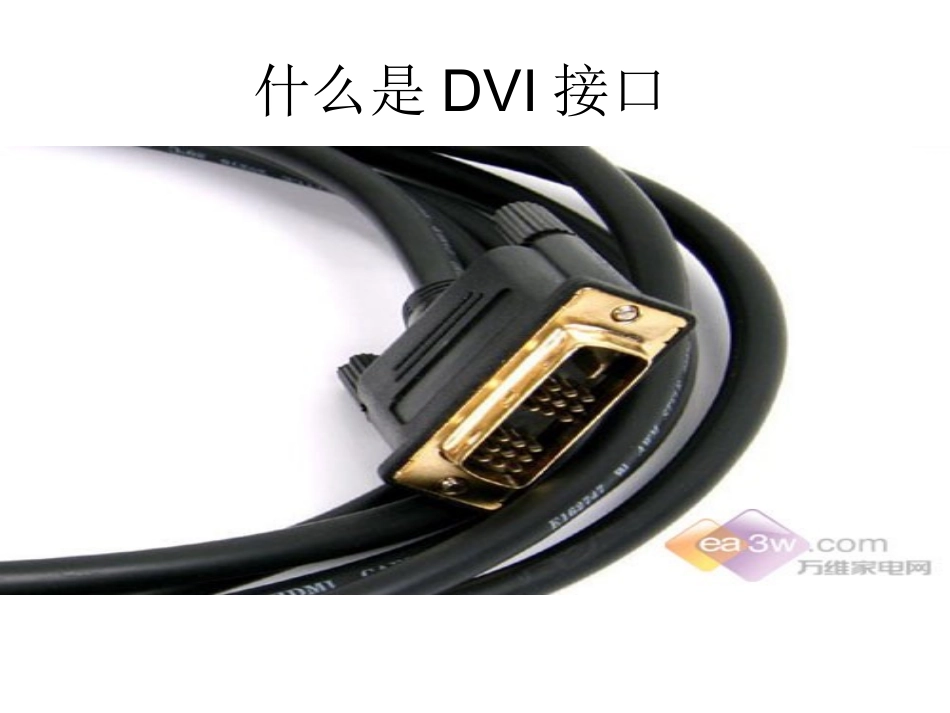

什么是DVI接口DVI（DigitalVisualInterface）•DVI（DigitalVisualInterface）接口，即数字视频接口。目前常见的DVI接口有两种，分别是DVI-Digital（DVI-D）与DVI-Integrated（DVI-I），DVI-D仅支持数字信号，而DVI-I则不仅支持数字信号，还可以支持模拟信号，也就是说DVI-I的兼容性更强。•DVI-I插口是兼容数字和模拟接头的，所以，DVI-I的插口就有24个数字插针＋5个模拟插针的插孔（就是旁边那个四针孔和一个十字花）。vga接口1394接口图1394接口sata接口什么是HDMI接口？•HDMI是新一代的多媒体接口标准，全称是High-DefinitionMultimediaInterface，中文意思为高清晰多媒体接口，其产生是为了取代传统的DVD碟机、电视及其它视频输出设备的已有接口，统一并简化用户终端接线，并提供更高带宽的数据传输速度和数字化无损传送音视频信号。HDMI接口DVI转HDMI视频连接线色差分量接口色差分量线材色差分量（Component）接口采用YPbPr和YCbCr两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。色差分量接口一般利用3根信号线分别传送亮色和两路色差信号。这3组信号分别是：亮度以Y标注，以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。这三条线如果相互之间插错了，可能会显示不出画面，或者显示出奇怪的色彩来。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信号，本身不传输音频信号。AV复合视频接口AV复合视频接口•AV复合（Composite）视频接口是目前在视听产品中应用得最广泛的接口，属模拟接口，该接口由黄、白、红3路RCA接头组成，黄色接头传输视频信号，白色接头传输左声道音频信号，红色接头传输右声道音频信号。AV复合视频接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV接口的传输仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。什么是RF输入接口•RF射频端子是最早在电视机上出现的，原意为无线电射频（RadioFrequency）。它是目前家庭有线电视采用的接口模式。•RF输入接口RF的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/解码的过程输出成像。•由于步骤繁琐且音视频混合编码会互相干扰，所以它的输出质量也是最差的。带此类接口的显卡只需把有线电视信号线连接上，就能将有线电视的信号输入到显卡内。RS-232C接口RS-232C•RS-232C标准最初是远程通信连接数据终端设备DTE(DataTerminalEquipment)与数据通信设备DCE（DataCommunicationEquipment)而制定的。RS-232C标准（协定）的全称是EIA-RS-232C标准，其中EIA(ElectronicIndustryAssociation)代表美国电子工业协会，RS（RecommededStandard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前有RS-232B和RS-232A。它规定连接电缆和机械、电气特性、信号功能及传送过程。RS-232C接口最大传输速率为20Kbps，线缆最长为15米。RS-232C接口通常被用于将电脑信号输入控制，当通信距离较近时，可不需要Modem，通信双方可以直接连接，这种情况下，只需使用少数几根信号线。什么是VGA接口？•VGA（VideoGraphicArray）接口，即视频图形阵列，也叫D-Sub接口，是15针的梯形插头，分成3排，每排5个，传输模拟信号。VGA接口采用非对称分布的15针连接方式，其工作原理：是将显存内以数字格式存储的图像（帧）信号在RAMDAC里经过模拟调制成模拟高频信号，然后再输出到显示设备成像。•VGA支持在640?80的较高分辨率下同时显示16种色彩或256种灰度，同时在320?40分辨率下可以同时显示256种颜色。VGA由于良好的性能迅速开始流行，厂商们纷纷在VGA基础上加以扩充，如将显存提高至1M并使其支持更高分辨率如SVGA（800?00）或XGA（1024?68），这些扩充的模式就称之为视频电子...
