汽轮发电机油系统循环冲洗方案

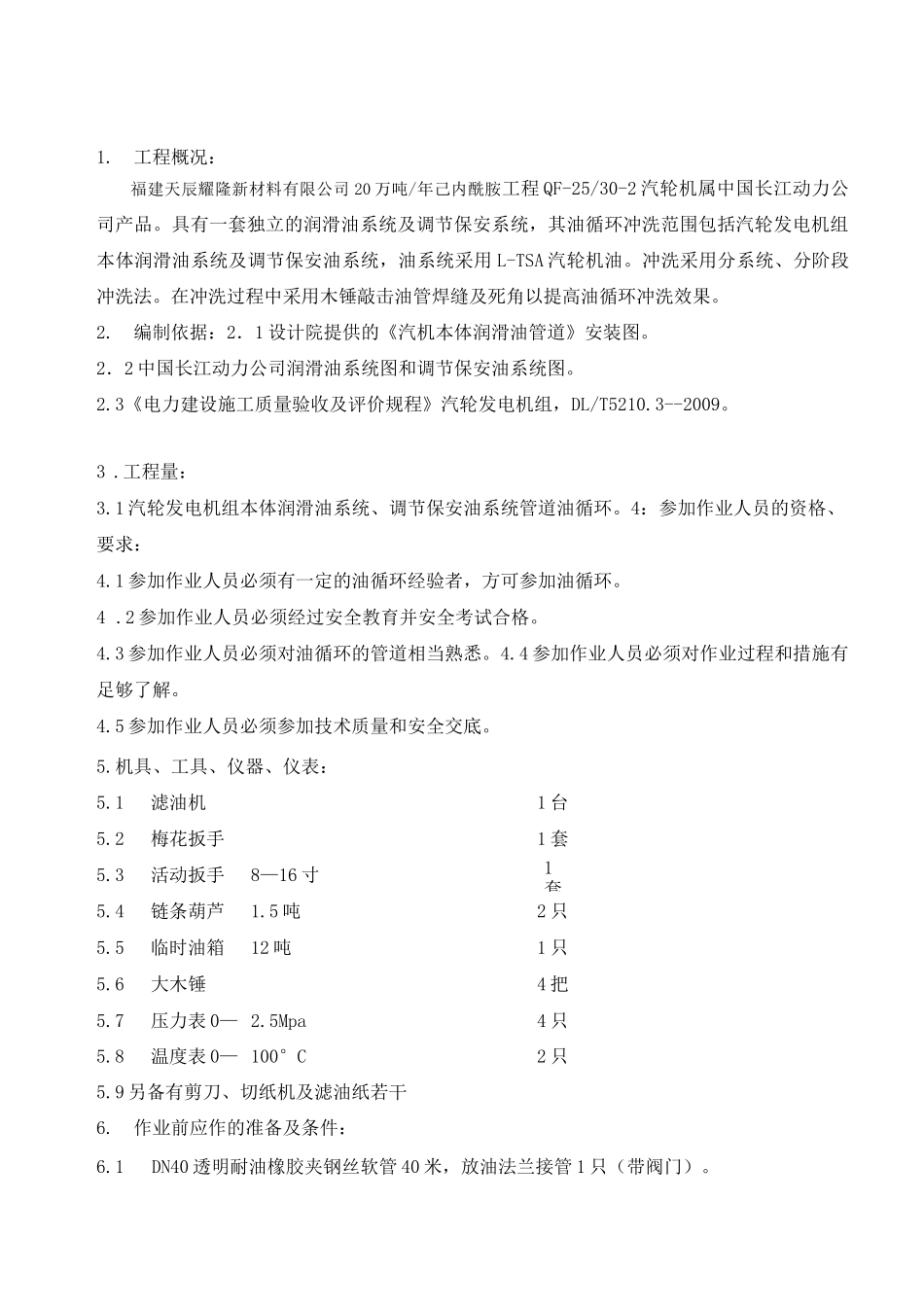

油循环方案工程名称：福建天辰耀隆新材料有限公司 20 万吨/年已内酰胺工程作业项目名称：汽机润滑油系统安装及油循环编制单位：江苏扬安集团有限公司福建天辰耀隆项目部编写：审核：批准：江苏扬安集团有限公司年月日1.工程概况2.编制依据3.工程量4. 参加作业人员的资格、要求5. 机具、工具、仪器、仪表6. 作业前应做的准备及条件7. 作业程序、方法、要求8. 冲洗作业流程图9. 作业活动中的分工、权限和责任10. 文明施工，安全措施1.工程概况：福建天辰耀隆新材料有限公司 20 万吨/年己内酰胺工程 QF-25/30-2 汽轮机属中国长江动力公司产品。具有一套独立的润滑油系统及调节保安系统，其油循环冲洗范围包括汽轮发电机组本体润滑油系统及调节保安油系统，油系统采用 L-TSA 汽轮机油。冲洗采用分系统、分阶段冲洗法。在冲洗过程中采用木锤敲击油管焊缝及死角以提高油循环冲洗效果。2.编制依据：2．1 设计院提供的《汽机本体润滑油管道》安装图。2．2 中国长江动力公司润滑油系统图和调节保安油系统图。2.3《电力建设施工质量验收及评价规程》汽轮发电机组，DL/T5210.3--2009。3 .工程量：3.1 汽轮发电机组本体润滑油系统、调节保安油系统管道油循环。4：参加作业人员的资格、要求：4.1 参加作业人员必须有一定的油循环经验者，方可参加油循环。4 .2 参加作业人员必须经过安全教育并安全考试合格。4.3 参加作业人员必须对油循环的管道相当熟悉。4.4 参加作业人员必须对作业过程和措施有足够了解。4.5 参加作业人员必须参加技术质量和安全交底。5.机具、工具、仪器、仪表：5.1滤油机1 台5.2梅花扳手1 套5.3活动扳手8—16 寸1套5.4链条葫芦1.5 吨2 只5.5临时油箱12 吨1 只5.6大木锤4 把5.7压力表 0— 2.5Mpa4 只5.8温度表 0— 100°C2 只5.9 另备有剪刀、切纸机及滤油纸若干6.作业前应作的准备及条件：6.1DN40 透明耐油橡胶夹钢丝软管 40 米，放油法兰接管 1 只（带阀门）。6．2 检查系统设备、容器安装应正确无误，各油箱灌水试验合格，冷油器检查并经水压试验合格。各设备、容器全部清理干净，事故放油管全部安装完毕，事故油箱能正常投用。6.3 检查油管道的安装及支吊架位置应符合图纸要求。6.4 检查管道和设备上的各种测量仪表应在合格的使用期限内及取样管等应安装齐全。6.5 检查管线各阀门应关闭灵活自如。6. 6 系统内各油泵应具备试转条件，各台电机包括排烟风机应空载试运正常，方向正确，各...
