CFG桩复合地基勘察可行性论证报告

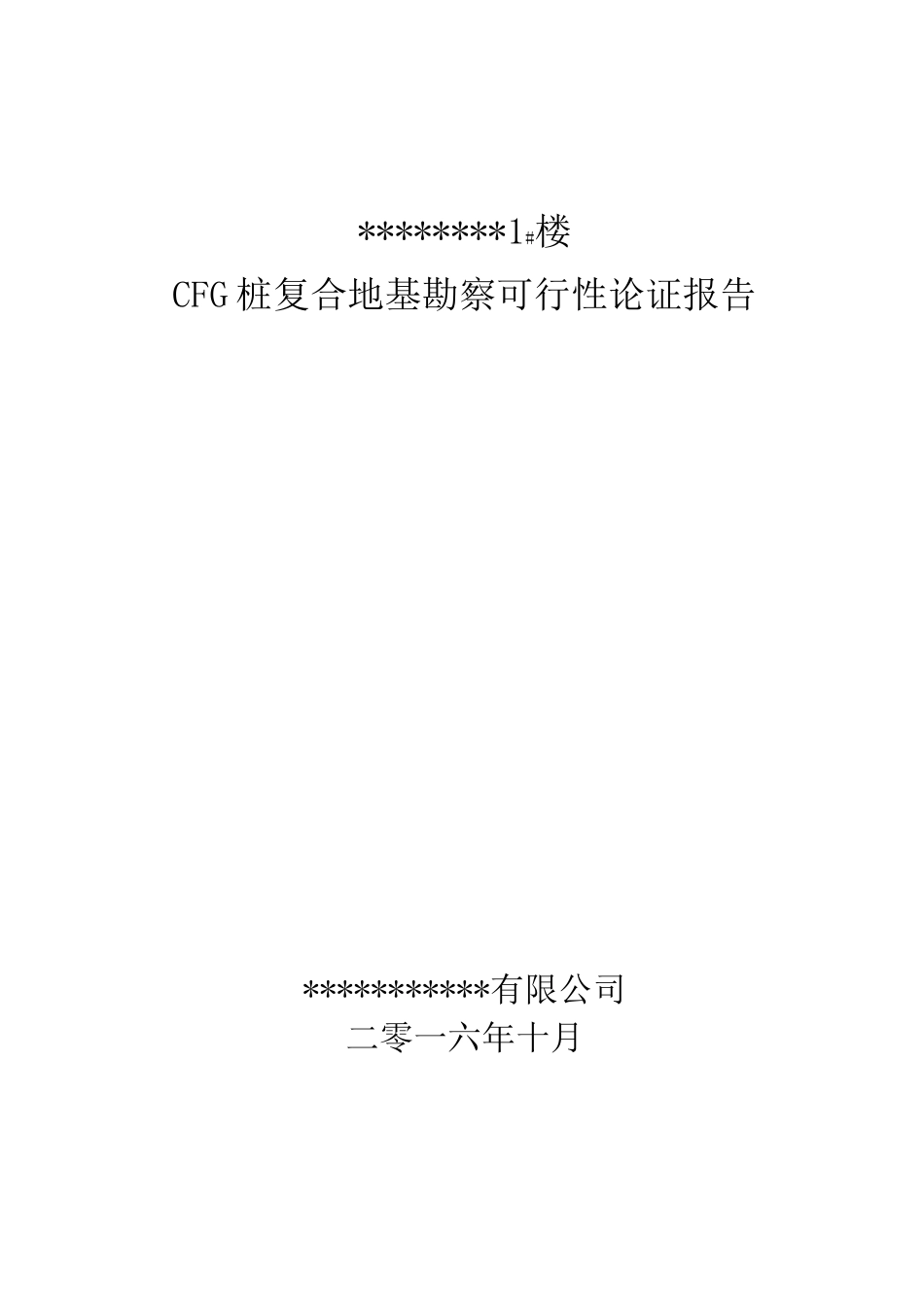

CFG桩复合地基勘察可行性论证报告_第1页
1/6

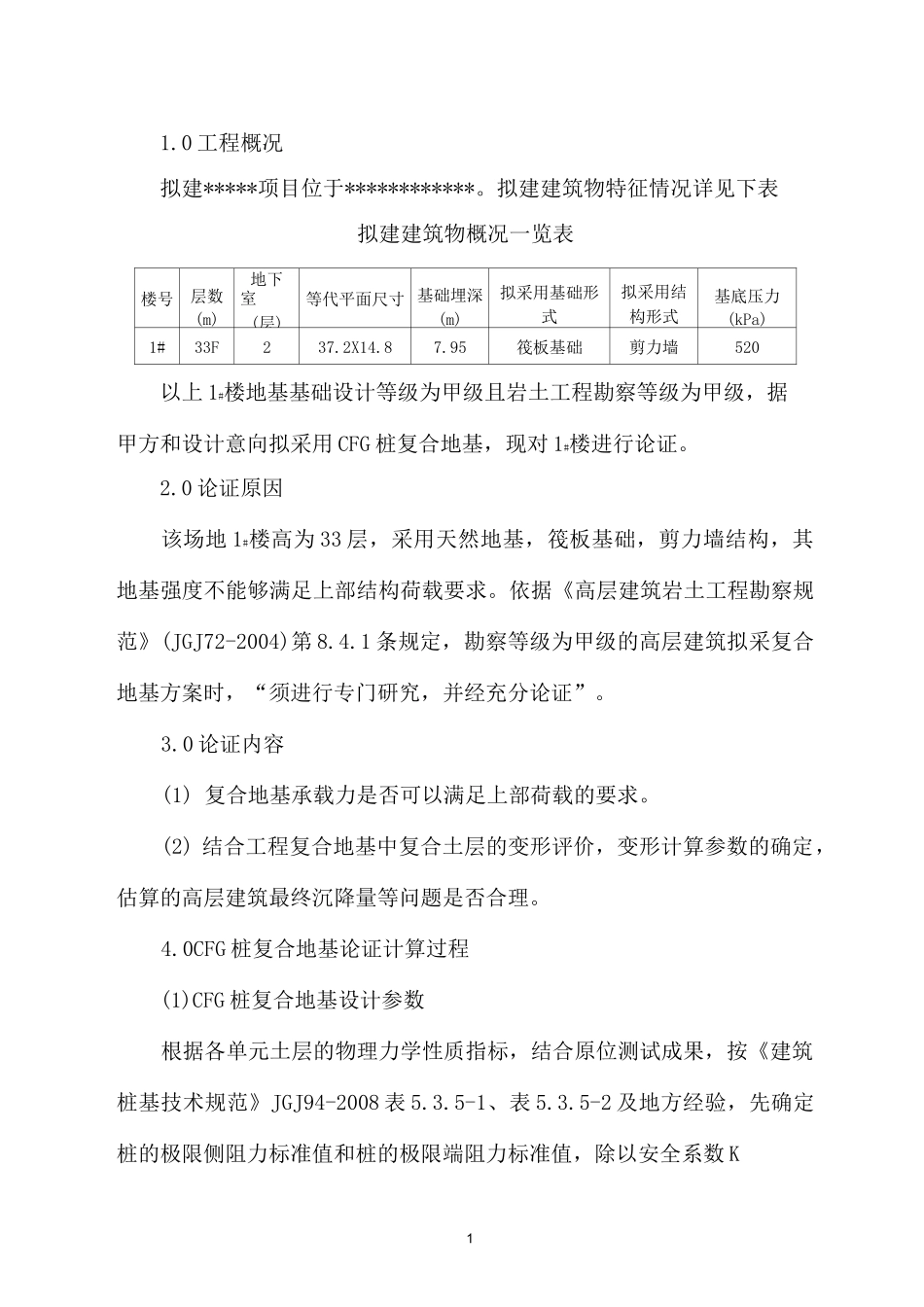

CFG桩复合地基勘察可行性论证报告_第2页
2/6

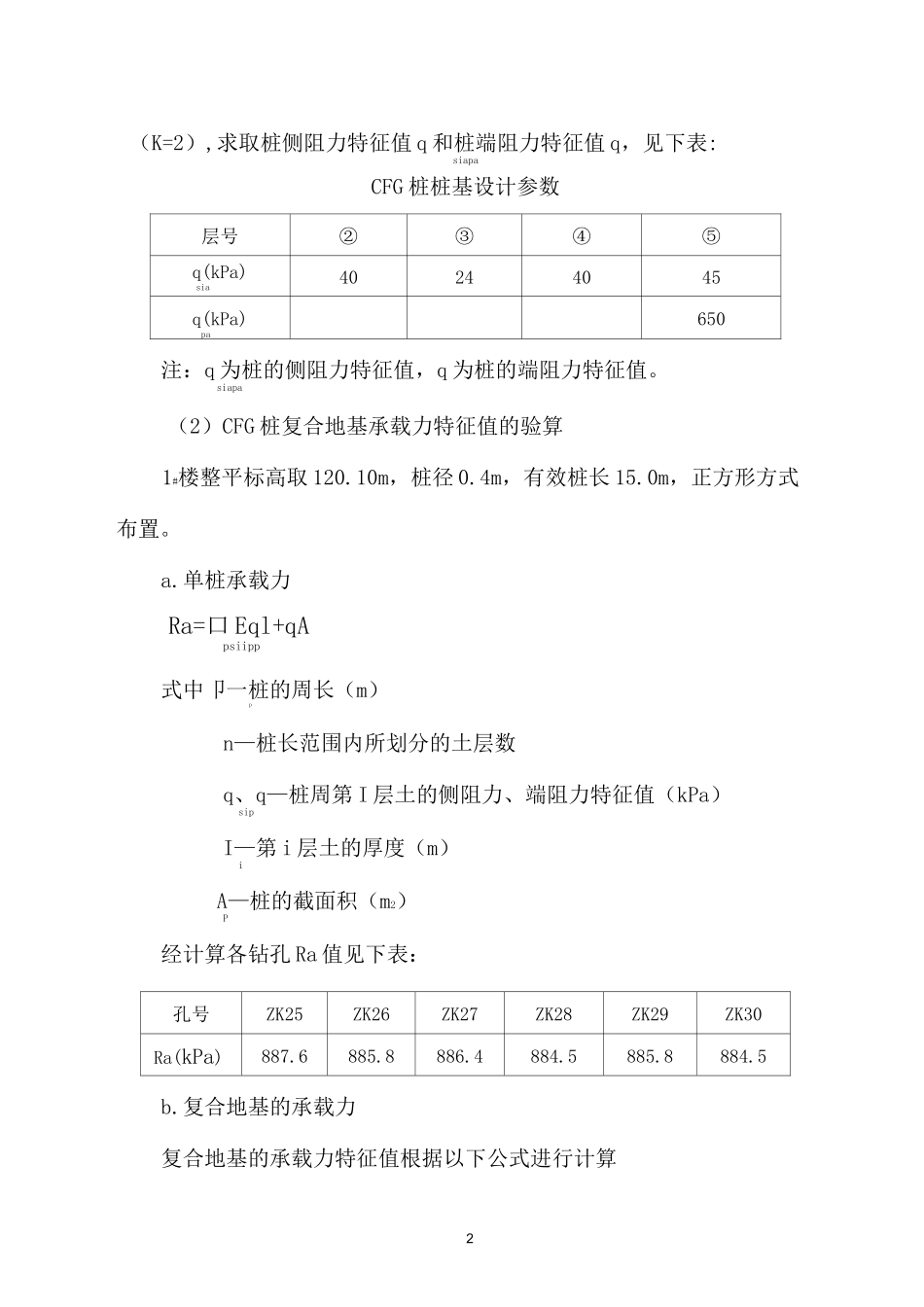

CFG桩复合地基勘察可行性论证报告_第3页
3/6
********1#楼CFG 桩复合地基勘察可行性论证报告***********有限公司二零一六年十月11.0 工程概况拟建*****项目位于************。拟建建筑物特征情况详见下表拟建建筑物概况一览表楼号层数(m)地下室(层)等代平面尺寸 基础埋深(m)拟采用基础形式拟采用结构形式基底压力(kPa)1#33F237.2X14.87.95筏板基础剪力墙520以上 1#楼地基基础设计等级为甲级且岩土工程勘察等级为甲级,据甲方和设计意向拟采用 CFG 桩复合地基,现对 1#楼进行论证。2.0 论证原因该场地 1#楼高为 33 层,采用天然地基,筏板基础,剪力墙结构,其地基强度不能够满足上部结构荷载要求。依据《高层建筑岩土工程勘察规范》(JGJ72-2004)第 8.4.1 条规定,勘察等级为甲级的高层建筑拟采复合地基方案时,“须进行专门研究,并经充分论证”。3.0 论证内容(1) 复合地基承载力是否可以满足上部荷载的要求。(2) 结合工程复合地基中复合土层的变形评价,变形计算参数的确定,估算的高层建筑最终沉降量等问题是否合理。4.0CFG 桩复合地基论证计算过程(1)CFG 桩复合地基设计参数根据各单元土层的物理力学性质指标,结合原位测试成果,按《建筑桩基技术规范》JGJ94-2008 表 5.3.5-1、表 5.3.5-2 及地方经验,先确定桩的极限侧阻力标准值和桩的极限端阻力标准值,除以安全系数 K2(K=2),求取桩侧阻力特征值 q 和桩端阻力特征值 q,见下表:siapaCFG 桩桩基设计参数层号②③④⑤q(kPa)sia40244045q(kPa)pa650注:q 为桩的侧阻力特征值,q 为桩的端阻力特征值。siapa(2)CFG 桩复合地基承载力特征值的验算1#楼整平标高取 120.10m,桩径 0.4m,有效桩长 15.0m,正方形方式布置。a.单桩承载力Ra=口 Eql+qApsiipp式中卩一桩的周长(m)pn—桩长范围内所划分的土层数q、q—桩周第 I 层土的侧阻力、端阻力特征值(kPa)sipI—第 i 层土的厚度(m)iA—桩的截面积(m2)P经计算各钻孔 Ra 值见下表:孔号ZK25ZK26ZK27ZK28ZK29ZK30Ra(kPa)887.6885.8886.4884.5885.8884.5b.复合地基的承载力复合地基的承载力特征值根据以下公式进行计算3f=入 m(Ra\A)+B(l-m)fspkpsk式中 f—复合地基承载力特征值(kPa)spkm—面积置换率Ra—单桩竖向承载力特征值(KN)取 880kPaA—桩的截面积(m2)P入一单桩承载力发挥系数(入取 0.85)B—桩间土承载力折减系数;(B 取 0.95)f—处理后桩间土承载力特征值(kPa),取天然地基承载力特 sk征值(④层含砾粗砂 210kPa)...
