弱电施工规范

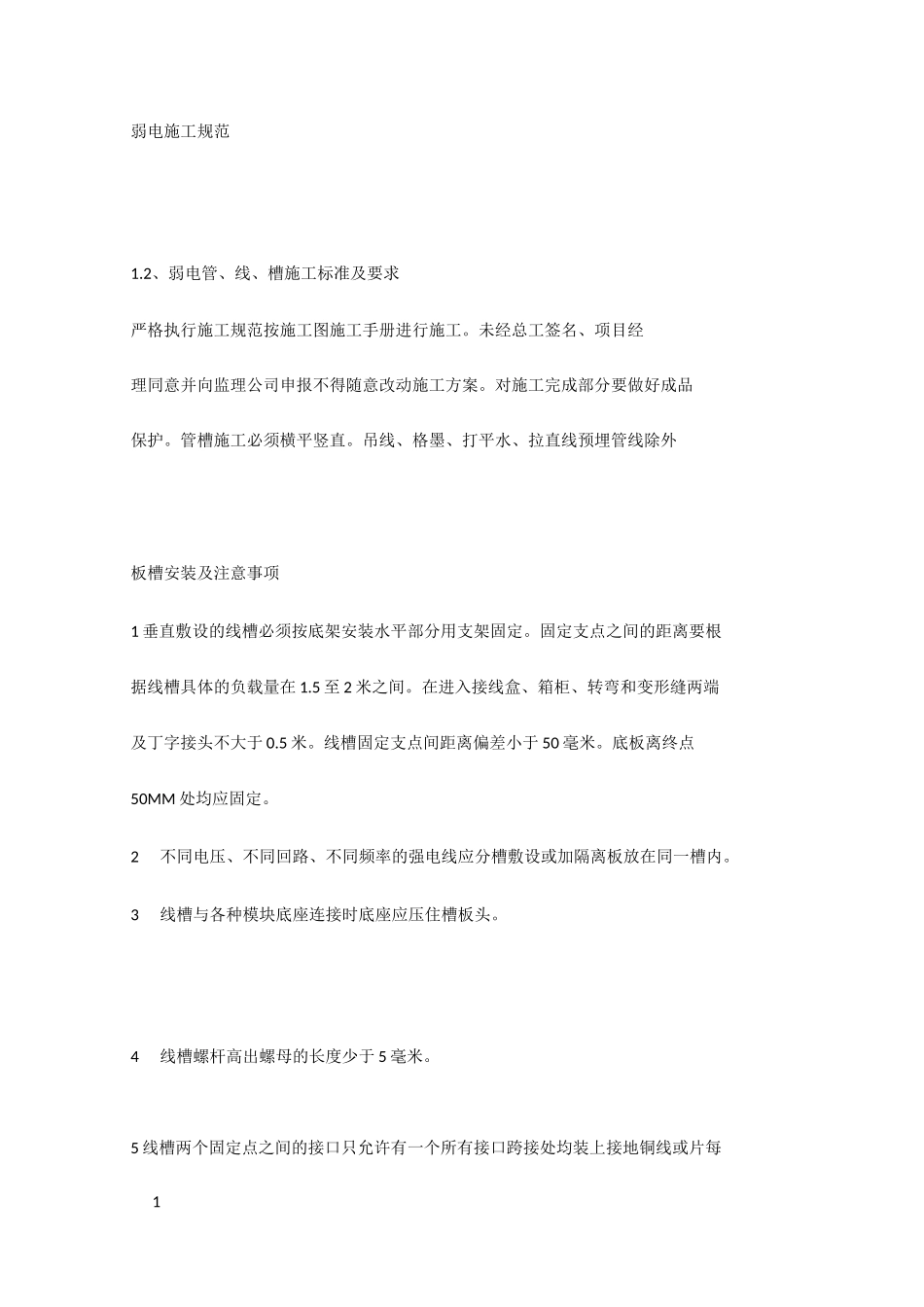

1弱电施工规范1.2、弱电管、线、槽施工标准及要求严格执行施工规范按施工图施工手册进行施工。未经总工签名、项目经理同意并向监理公司申报不得随意改动施工方案。对施工完成部分要做好成品保护。管槽施工必须横平竖直。吊线、格墨、打平水、拉直线预埋管线除外板槽安装及注意事项1 垂直敷设的线槽必须按底架安装水平部分用支架固定。固定支点之间的距离要根据线槽具体的负载量在 1.5 至 2 米之间。在进入接线盒、箱柜、转弯和变形缝两端及丁字接头不大于 0.5 米。线槽固定支点间距离偏差小于 50 毫米。底板离终点50MM 处均应固定。2不同电压、不同回路、不同频率的强电线应分槽敷设或加隔离板放在同一槽内。3线槽与各种模块底座连接时底座应压住槽板头。4线槽螺杆高出螺母的长度少于 5 毫米。5 线槽两个固定点之间的接口只允许有一个所有接口跨接处均装上接地铜线或片每2层保证可靠的重复接地。6线槽交叉、转弯、丁字连接要求平整无扭曲接缝紧密平直无刺无缝隙接口位置准确角度适宜。7槽板应紧贴建筑墙面排列整齐。8 导线不得在线槽内进行接头接线在接线盒内进行。9穿在管、槽、架内的绝缘导线其绝缘电压不应低于 500V。10管线槽架内穿线宜在建筑物的抹灰及地面工程结束后进行在配线施工之前将线槽内的积水和杂物清除干净。1.3、电缆桥架的安装1•电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。2.电缆桥架安装必须横平竖直。3•电缆桥架安装必须根据桥架大小精确计算出承托点受力情况。要求均匀、整齐3美观及牢固可靠。4. 桥架角弯必须有充分的弧度防止将电缆拆散。5. 电缆桥架必须至少将两端加接地保护本工程要求每隔 20M 接地一次由于图纸上无明确如何接地建议在桥架内加设一条 BV16 平方毫米的双色地线。1.4、线管的敷设1 视不同场合不同用途选用镀锌管线管作线缆护套室外裸露及天面部分均采用自来水管作线管。镀锌管参照如下方法施工。2金属管的加工要求金属管应符合设计文件的规定表面不应有穿孔裂缝和明显的凹凸不平内壁应光滑不允许有锈蚀。现场加工应符合下列要求为了防止在穿电缆时划伤电缆管口应无刺和锐棱角。为了减少直理管在沉陷时管口处对电缆的剪切力金属管口宜做成喇叭形。金属管4在弯制后不应有裂缝和明显的凹瘪现象。若弯曲程度过大将减少线管的有效直径造成穿线困难。金属管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。镀锌管锌层剥落处应涂防腐漆以增加使用寿命。3金属管的切...
