地下室管井降水方案

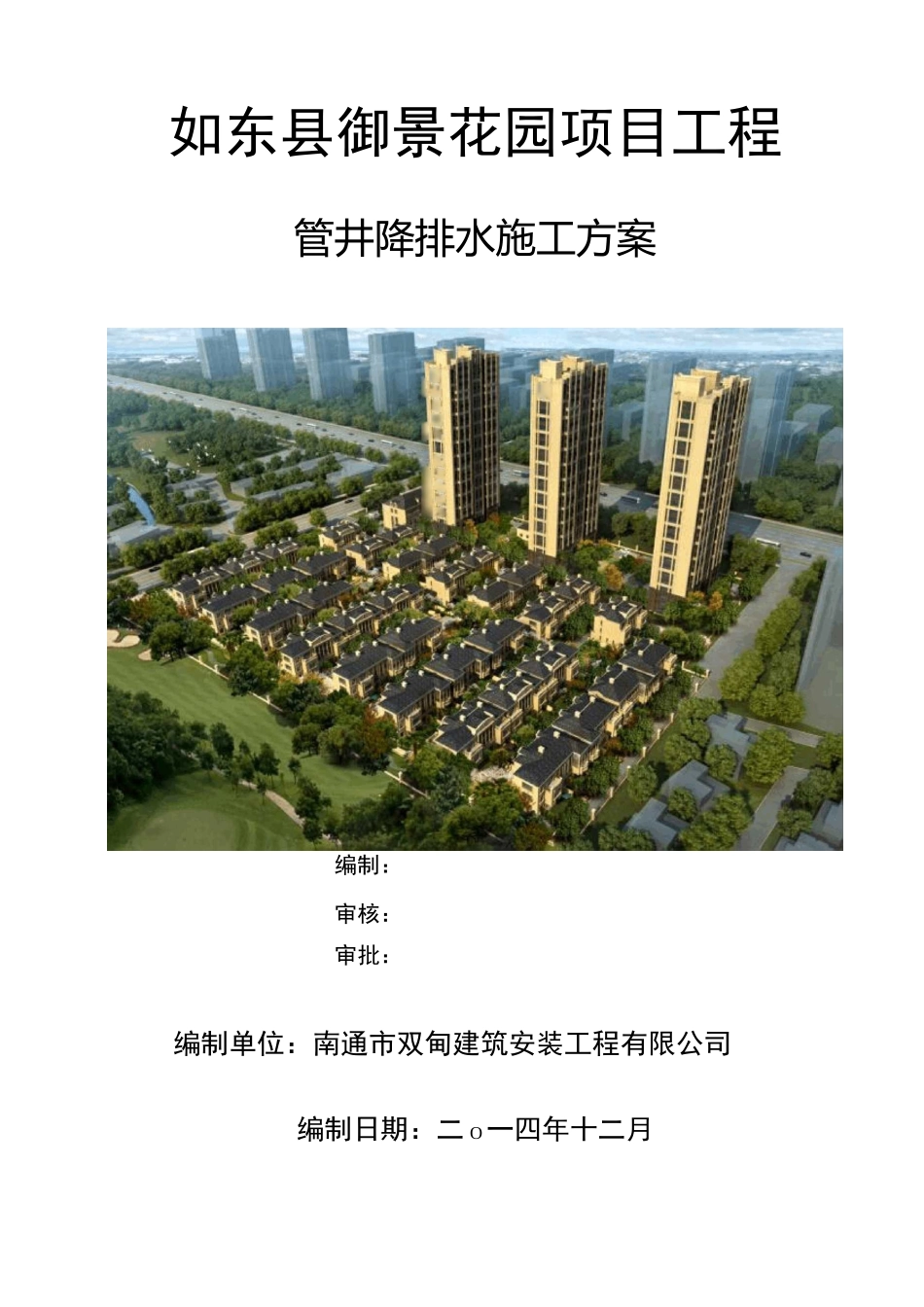

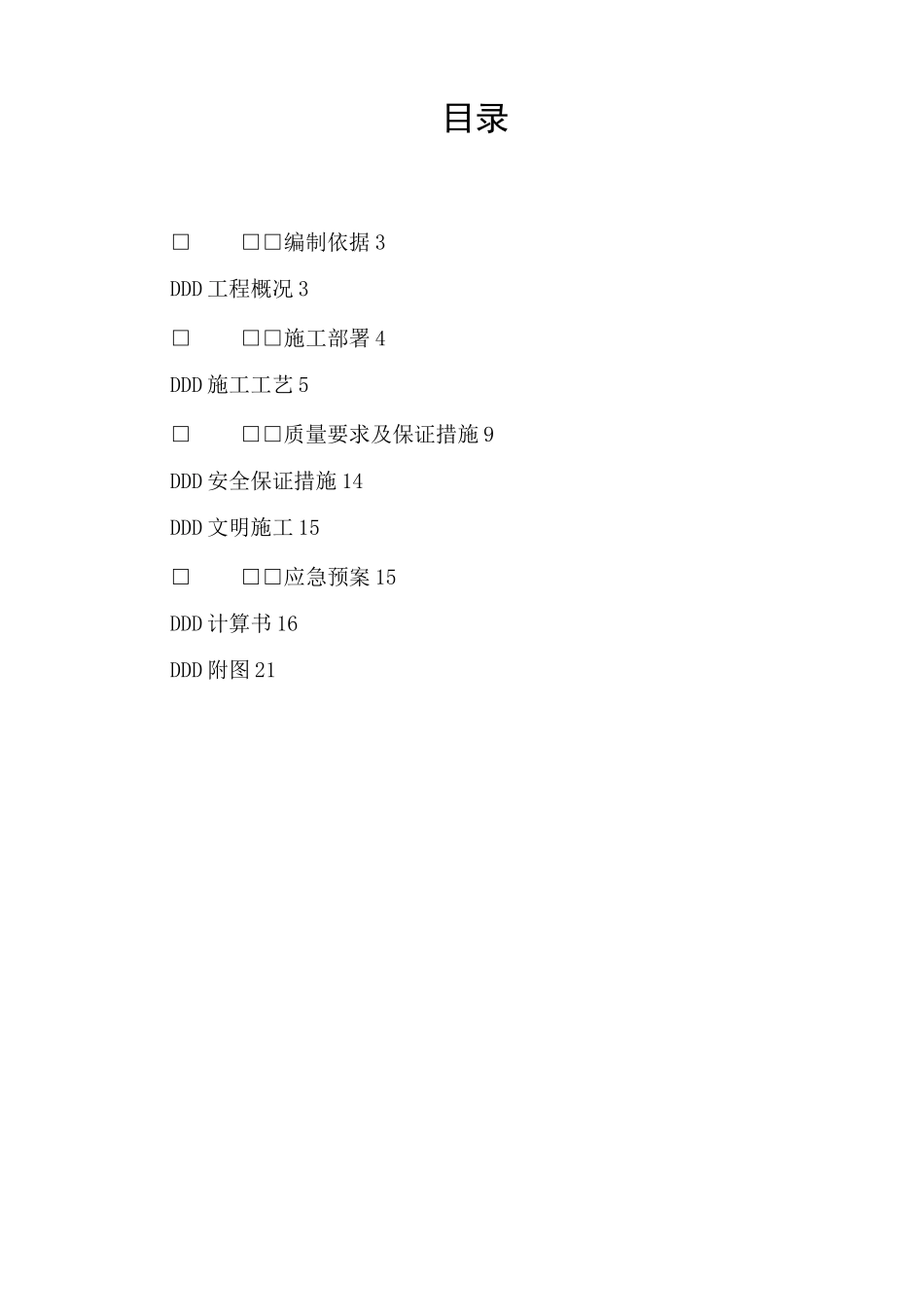

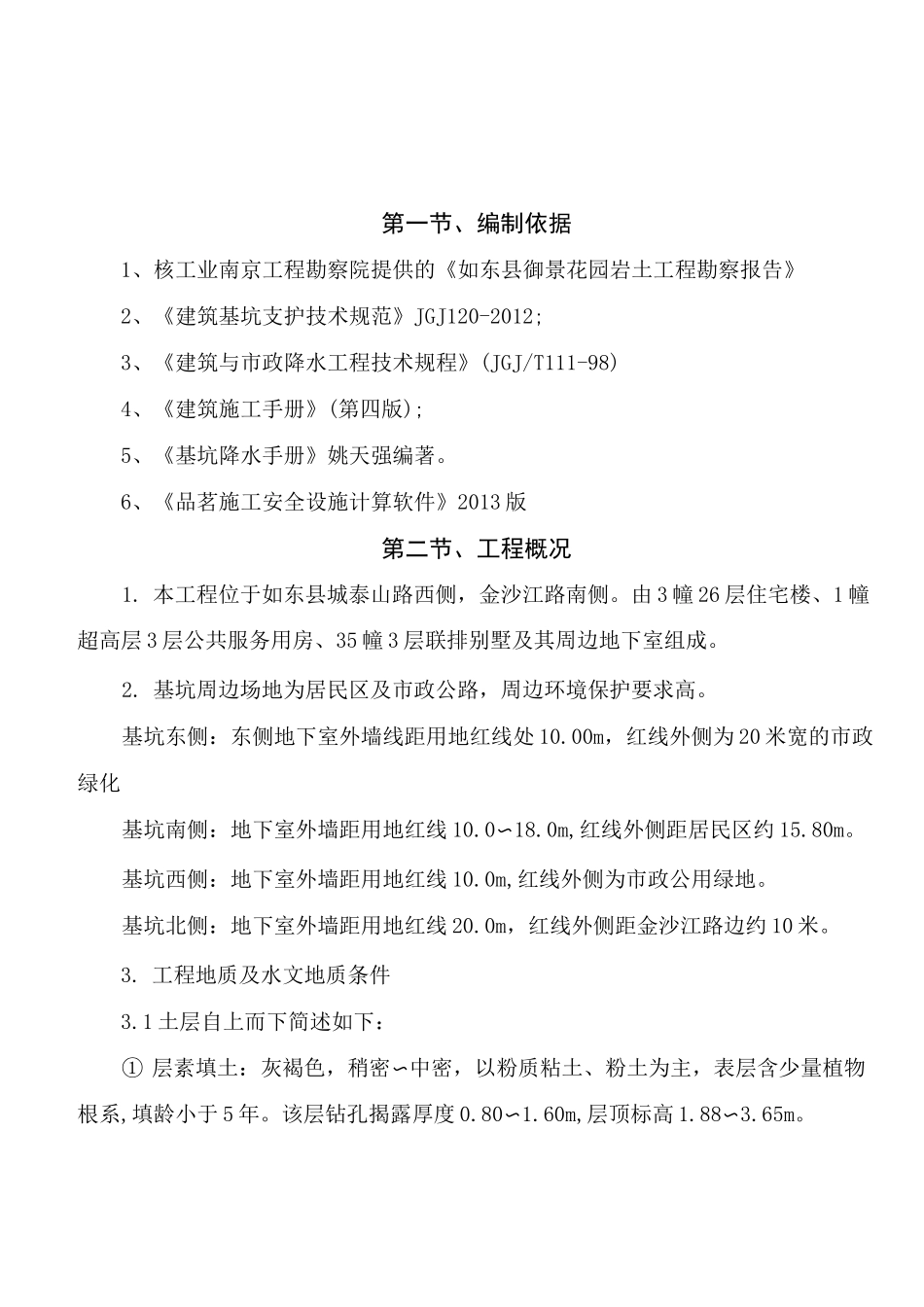

IlIII1111£ii.ini«iE>iiSi如东县御景花园项目工程管井降排水施工方案编制：审核：审批：编制单位：南通市双甸建筑安装工程有限公司编制日期：二 O一四年十二月目录□□□编制依据 3DDD 工程概况 3□□□施工部署 4DDD 施工工艺 5□□□质量要求及保证措施 9DDD 安全保证措施 14DDD 文明施工 15□□□应急预案 15DDD 计算书 16DDD 附图 21第一节、编制依据1、核工业南京工程勘察院提供的《如东县御景花园岩土工程勘察报告》2、《建筑基坑支护技术规范》JGJ120-2012;3、《建筑与市政降水工程技术规程》(JGJ/T111-98)4、《建筑施工手册》(第四版);5、《基坑降水手册》姚天强编著。6、《品茗施工安全设施计算软件》2013 版第二节、工程概况1. 本工程位于如东县城泰山路西侧，金沙江路南侧。由 3 幢 26 层住宅楼、1 幢超高层 3 层公共服务用房、35 幢 3 层联排别墅及其周边地下室组成。2. 基坑周边场地为居民区及市政公路，周边环境保护要求高。基坑东侧：东侧地下室外墙线距用地红线处 10.00m，红线外侧为 20 米宽的市政绿化基坑南侧：地下室外墙距用地红线 10.0〜18.0m,红线外侧距居民区约 15.80m。基坑西侧：地下室外墙距用地红线 10.0m,红线外侧为市政公用绿地。基坑北侧：地下室外墙距用地红线 20.0m，红线外侧距金沙江路边约 10 米。3. 工程地质及水文地质条件3.1 土层自上而下简述如下：① 层素填土：灰褐色，稍密〜中密，以粉质粘土、粉土为主，表层含少量植物根系,填龄小于 5 年。该层钻孔揭露厚度 0.80〜1.60m,层顶标高 1.88〜3.65m。② 层粉质粘土:灰色〜灰褐色，软塑，夹稍密粉土，该层钻孔揭露厚度 0・60〜3.00m，层顶标高 0.28〜2.37m,层顶埋深 0.80〜1.60m。③ 层粉土：灰色〜青灰色，湿〜很湿，稍密〜中密，夹软塑粉质粘土，无光泽反应，干强度低，韧性低，摇震反应轻微。钻孔揭露厚度 3.20〜6.00m,层顶标高-0.92〜-0.75m，层顶埋深 1.90〜3.80m。④ 层砂：青灰色，饱和，稍密〜中密，夹稍密〜中密粉土，见软塑粉质粘土薄层，主要矿物成份长石、石英，含少量云母碎片。钻孔揭露厚度 3.00〜4.40m,层顶标高-5.99〜-3.09m，层顶埋深 5.80〜8.50m。⑤ 层粉土：青灰色〜黄绿色，湿〜很湿，中密〜密实，夹中密粉砂，见软塑粉质粘土薄层,无光泽反应,干强度低,韧性低,摇震反应轻微,钻孔揭露厚度 0.90〜1.80m，层顶标高-9.53〜-7.09m，层顶埋深 9.80〜11.80m。⑥ 层粉砂：青灰色...
