ER腐蚀速率探头安装说明书及计算方法

ER腐蚀速率探头安装说明书及计算方法_第1页
1/9
ER腐蚀速率探头安装说明书及计算方法_第2页
2/9
ER腐蚀速率探头安装说明书及计算方法_第3页
3/9

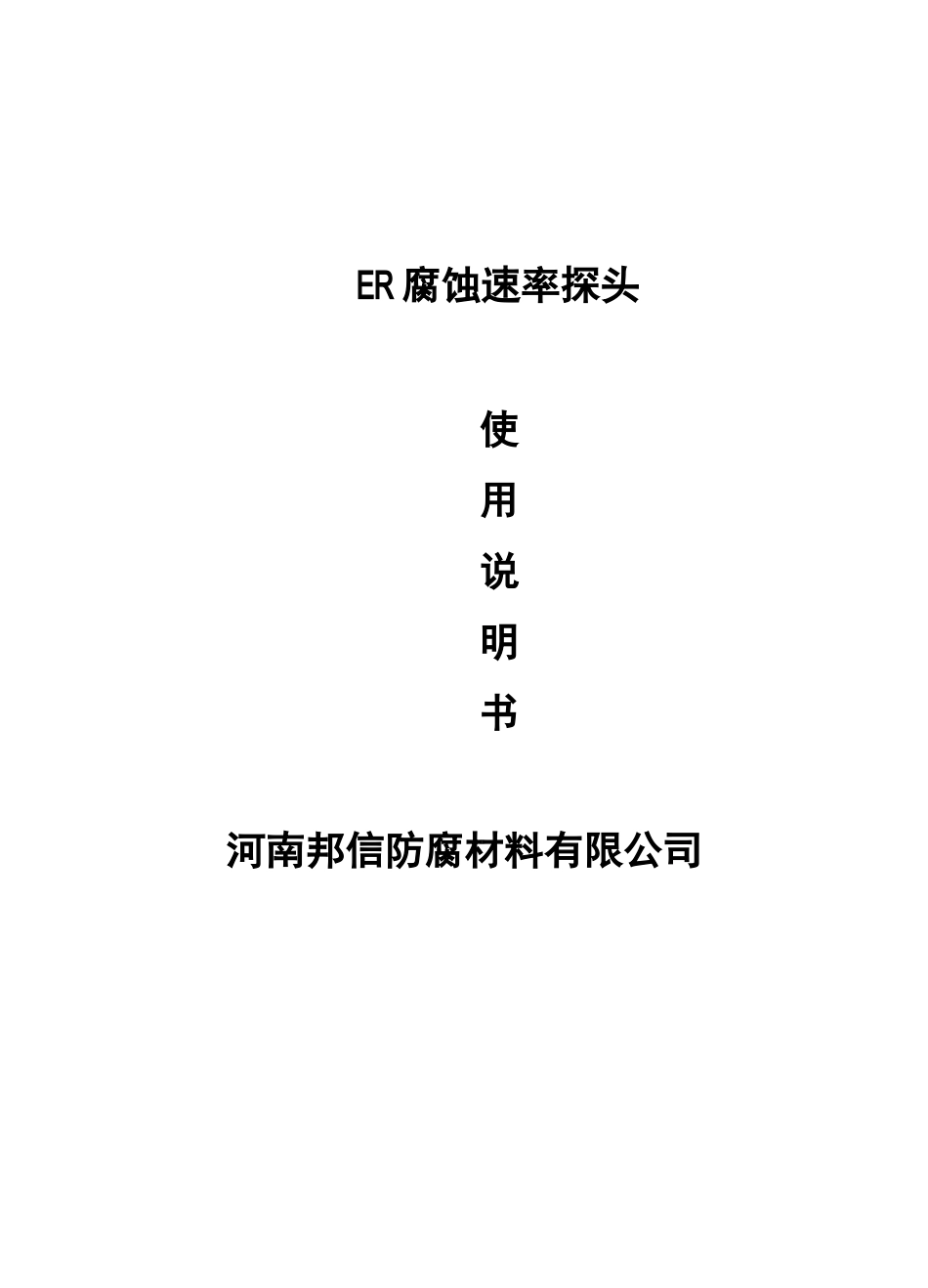

ER 腐蚀速率探头使用说明书河南邦信防腐材料有限公司ER 腐蚀速率探头简介:河南邦信公司生产的 ER 腐蚀速率探头用于交直流杂散电流引起的管道腐蚀速率监测以及阴极保护有效性的验证。可以监/检测:探头试片腐蚀速率、通电电位、极化电位、交流电压、直流电流密度、交流电流密度、防腐层破损点扩散电阻等参数。ER 腐蚀速率探头是一个精密的电子产品,使用一个裸露的试片模拟防腐层缺陷。该产品安装在临近管道的土壤中,探头试片通过测试桩与管道电连接。使用配套的数据记录仪测量该探头试片的电阻变化可以得到试片的腐蚀速率(该过程无需开挖、取出试片)。此外,该数据记录仪还可以测量和记录管道电位、交流电压、电流密度、扩散电阻等参数。数据记录仪可以安装在测试桩中。探头试片的理论是多次使用的。安装之后,只有在腐蚀特别严重试片被完全腐蚀穿透时才需要更换。数据记录仪的数据可以通过接口导入计算机,也可以使用 GSM/GPRS 网络无线传输。技术参数•标准材质:碳钢(可定制)•防腐层破损点面积:0.4cm21.0cm210cm2•试片标准厚度:100-500|jm(可定制)•电缆长度:6m 或 12m(最长 30m)•执行标准:ANSI/NACERP0104-2004腐蚀速度的计算公式:(W—W)x87600X 二 mm/aA・T・DX 试片腐蚀速率 mm/aW1试片试前称重 gW――试验后试片称重 g287600——计算常数A――试片表面积 cm2T――试验时间 hD――试片材质密度 g/cm3几种常见金属的重度金属重度(g/cm3)金属重度(g/cm3)低碳钢7.84不锈钢7.92低合金钢7.85硅铸铁7.0更多图片索取及计算方法请咨询河南邦信防腐材料有限公司技术部海军黄铜8.52灰铸铁7.25黄铜8.50铅11.40紫铜8.80钛4.50铜8.95铝2.73腐蚀速度的换算单位克/(米 2•小时)毫米年毫克(分米2•天)微克/(分米2•天)g/(m2•h)11.112.4X1022.4X105mm/a9.1X10-1(0.114r)12.2X102(27.4r)2.2X105mg/(dm2•d)4.17X10-34.63X10-31103Pg/(dm2・d)4.17X10-64.63X10-610-31注:非括号内数值指碳钢材质换算结果;r 为金属重度(g/cm3)ER 腐蚀速率探头在地埋燃气管道的施工安装方法ER 腐蚀速率探头在地埋燃气管道的施工安装方法ER 腐蚀速率探头在地埋燃气管道阴极保护后的测试方法ER 腐蚀速率探头在地埋燃气管道阴极保护后的校正方法ER 腐蚀速率探头在地埋 PCCP 管道的阴极保护施工安装方法ER 腐蚀速率探头在地埋 PCCP 管道的阴极保护测试桩施工接线方法ER 腐蚀速率探头数据记录仪智能远传施工接线方法
