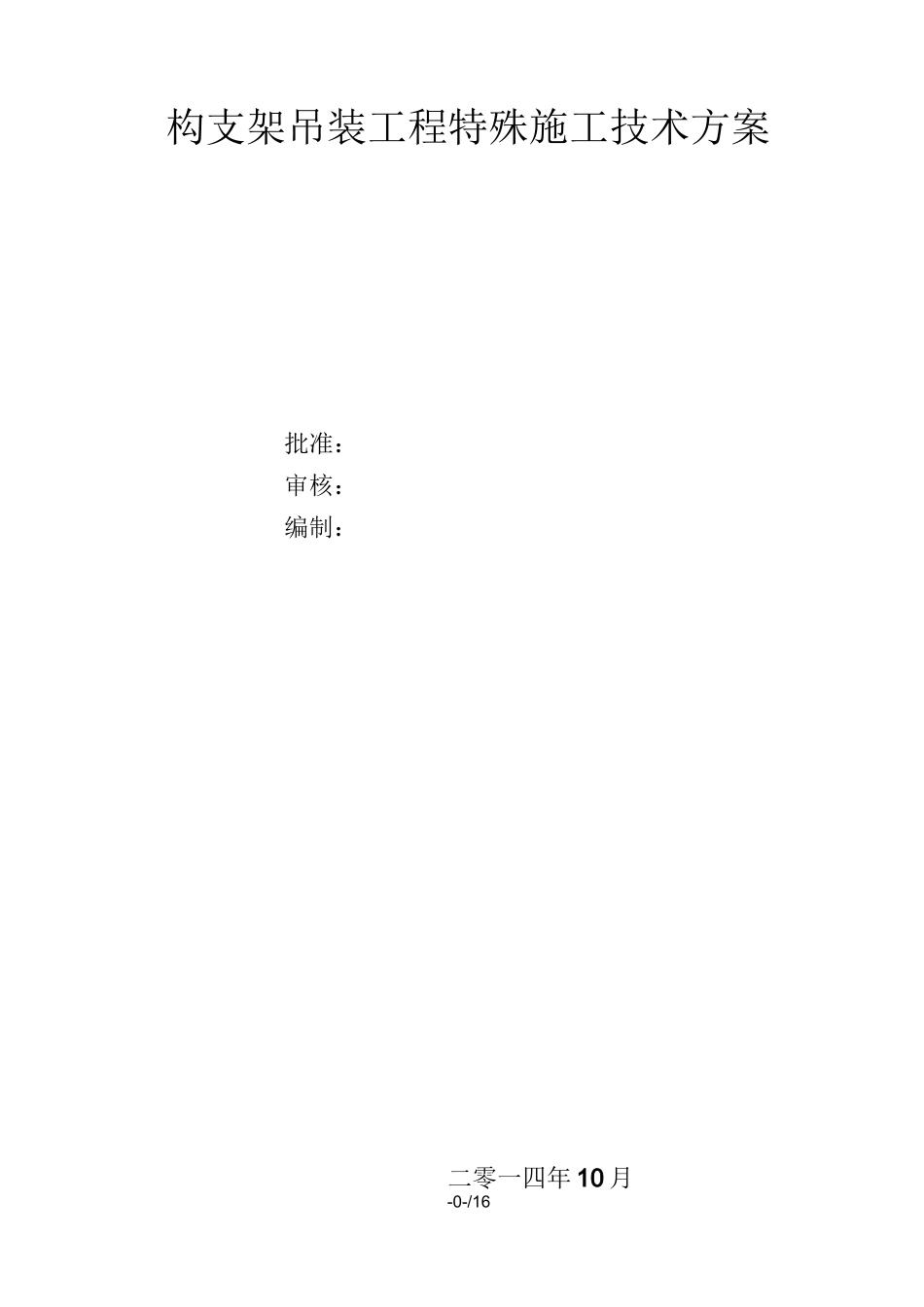

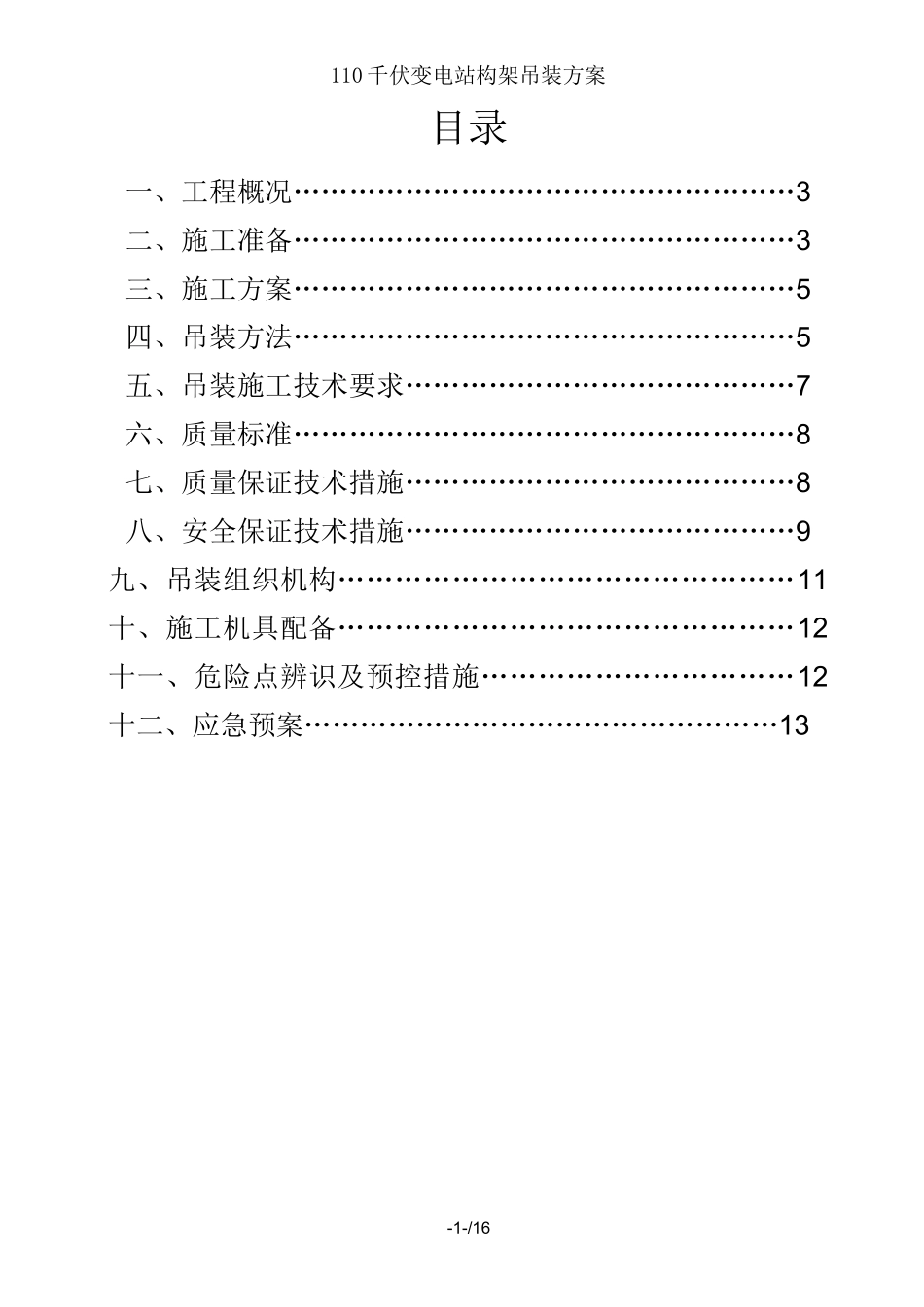

二零一四年 10 月-0-/16构支架吊装工程特殊施工技术方案批准：审核：编制：-1-/16110 千伏变电站构架吊装方案目录一、工程概况………………………………………………3二、施工准备………………………………………………3三、施工方案………………………………………………5四、吊装方法………………………………………………5五、吊装施工技术要求……………………………………7六、质量标准………………………………………………8七、质量保证技术措施……………………………………8八、安全保证技术措施……………………………………9九、吊装组织机构…………………………………………11十、施工机具配备…………………………………………12十一、危险点辨识及预控措施……………………………12十二、应急预案……………………………………………13110 千伏变电站构架吊装方案-2-/16110 千伏变电站构架吊装方案-3-/16（六）、螺栓安装1、螺栓安装方向一致；下平面的节点板上螺栓应由下向上穿；侧面的节点板上螺栓应由里向外穿，螺栓不得强行敲打，螺栓应对称拧紧，复紧后露出丝扣不少于两扣；对双螺目可及螺母相平。2、螺栓用普通套筒扳手或力矩扳手拧紧，若无力矩要求的螺栓，其松紧成都应大致一样。（七）、吊装前的检查为保证工程质量，对所有构件要进行全面检查，检查的内容有下列几项：1、检查构件的型号及数量是否及设计相符。2、构件强度：一般规定构件吊装时砼强度不低于设计强度标准值的 75%。3、构件的外形和截面尺寸、预埋件是否正确。4、检查构件表面有无裂缝、变形及其它损坏现象，预埋件上如粘有砂浆等污物，均应加以清除，以免影响构件的拼装和焊接。5、构件的弹线及编号6、构件经过检查，质量合格后，即可以在构件上弹出安装定位墨线和校正用墨线，作为构件安装、就位、校正的依据。构件的弹线方法如下；7、柱子：在柱身三面弹出安装中心线。8、梁：在两端及顶面弹出安装中心线。在对构件弹线的同时，应按图纸将构件进行编号，编号要写在明显的部位，不易辨别的构件，应在构件上用标号标明所处轴线的位置，以免安装时将方向搞错。三、施工方案考虑吊装时测量控制点的布设及操作方便性，吊车首先从 110kV 构架开始起吊。三角杆采用地面拼装，整体吊装。三角杆吊完后，再起吊人字杆，校正后用缆风绳固定，再起吊钢梁，吊车工作幅度在 R=10m 以内，起吊高度在 H=20m 以内，满足吊车允许工作范围。从生产综合楼方向开始...
