试验3、影像配准及矢量化讲解VIP专享

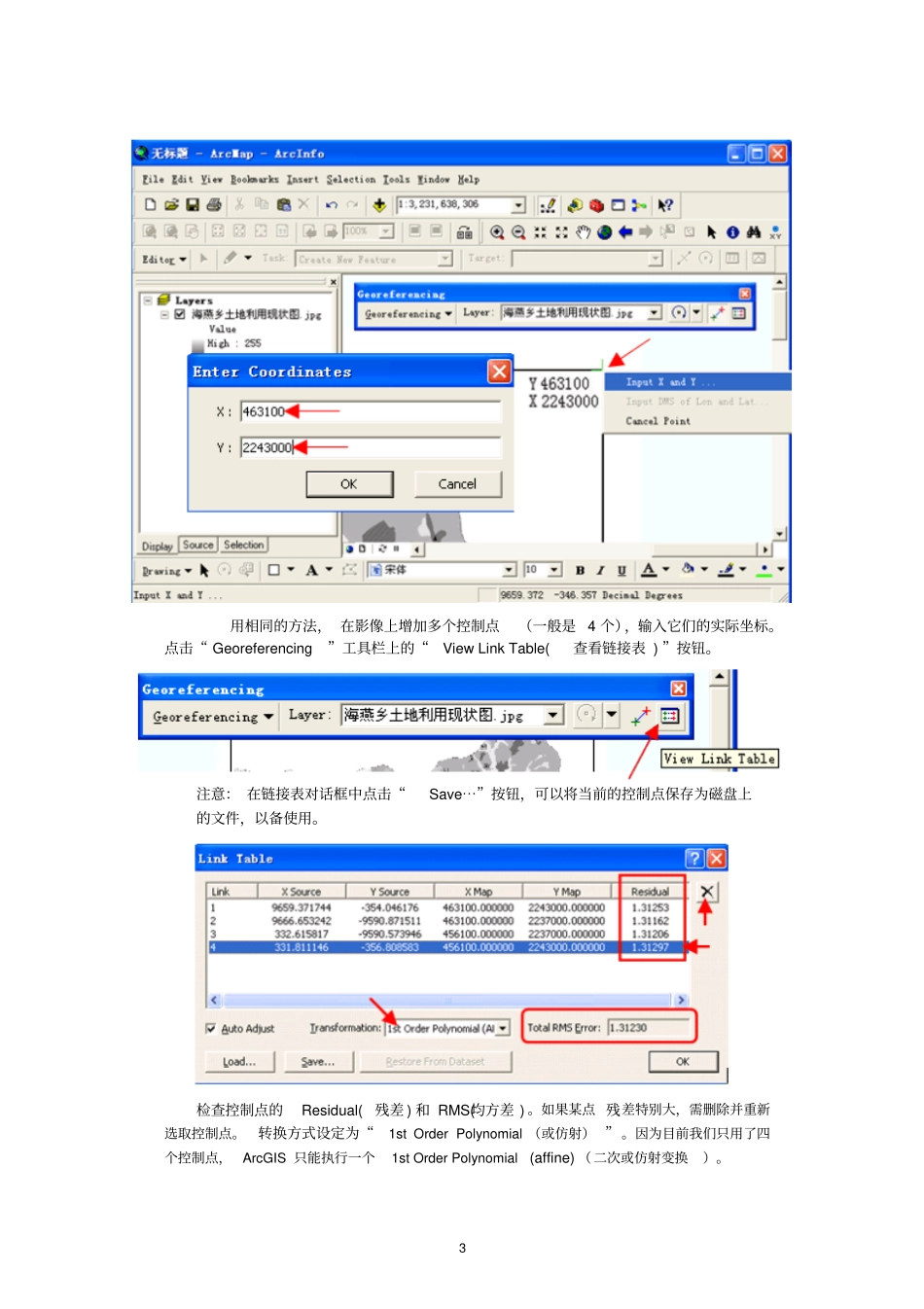

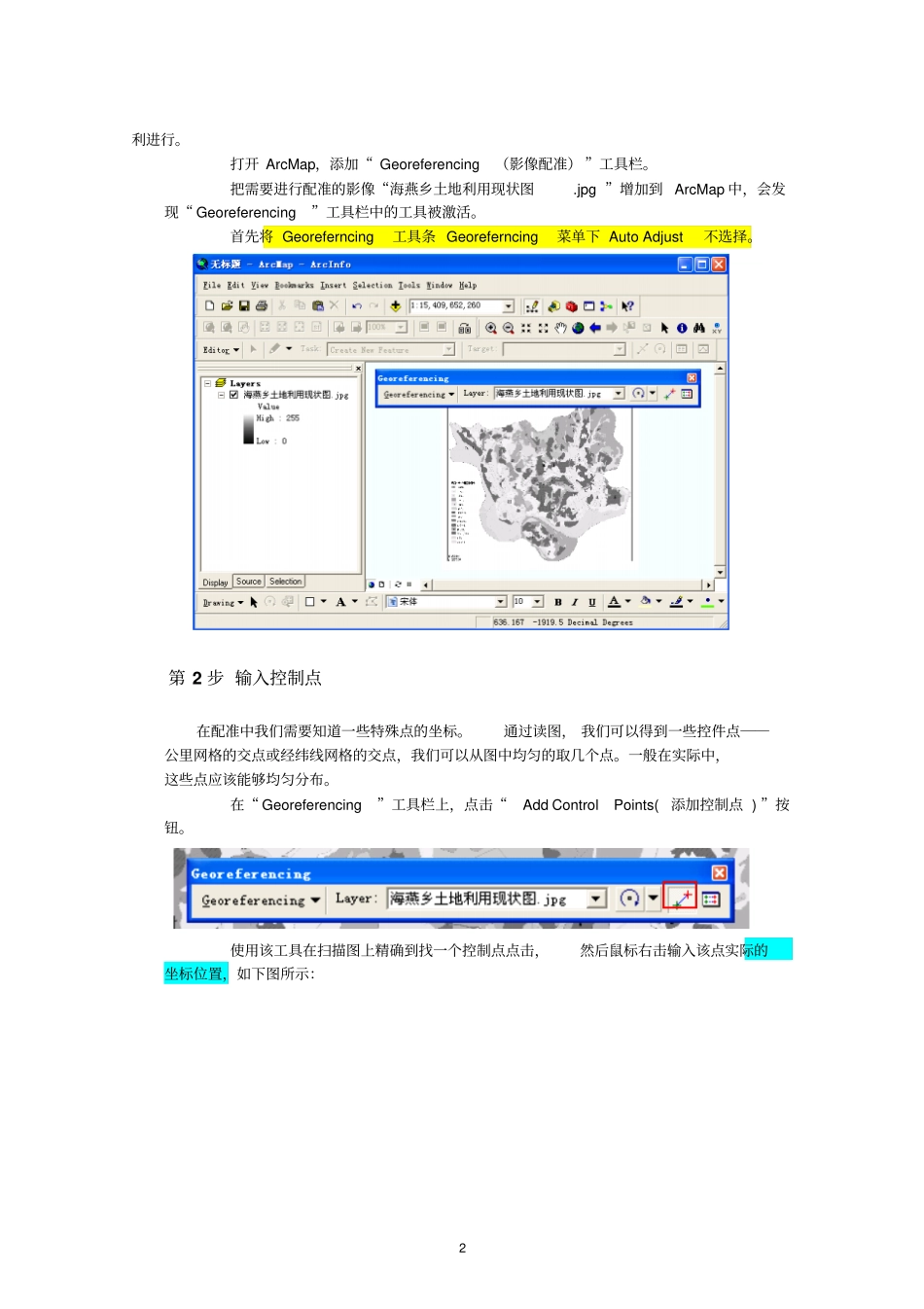

1 实验 3、影像配准及矢量化一、实验目的1.利用影像配准 (Georeferencing) 工具进行影像数据的地理配准。2.编辑器的使用（点要素、线要素、多边形要素的数字化）。注意 ：在基于 ArcMap 的操作过程中请注意保存地图文档。二、实验准备基本概念：1) 地图 — Map (ArcMap document) 在 ArcGIS 中，一个地图存储了数据源的表达方式(地图，图表 , 表格 ) 以及空间参考。在ArcMap 中保存一个地图时，ArcMap将创建与数据的链接，并把这些链接与具体的表达方式保存起来。 当打开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！2) 数据框架 — Data Frame 在“ New Map File( 新建地图 )”操作中，系统自动创建了一个名称为“Layers”的数据框架。在 ArcMap 中，一个数据框架显示统一地理区域的多层信息。一个地图中可以包含多个数据框架， 同时一个数据框架中可以包含多个图层。例如， 一个数据框架包含中国的行政区域等信息， 另一个数据框架表示中国在世界的位置。但在数据操作时， 只能有一个数据框架处于活动状态。在Data View 只能显示当前活动的数据框架，而在Layout View 可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。3）数据层ArcMap 可以将多种数据类型作为数据层进行加载，诸如 AutoCAD 矢量数据 DWG ，ArcGIS的矢量数据Coverage、GeoDatabase、 TIN 和栅格数据GRID ，ArcView 的矢量数据ShapeFile，ERDAS 的栅格数据ImageFile， USDS 的栅格数据DEM 等。 注意： Coverage 不能直接编辑，要编辑需要将Coverage 转换成 ShapeFile。软件准备： ArcGIS Desktop ---ArcMap 实验数据： 海燕乡土地利用现状图.jpg ，在发送的压缩包“Exec03”中可以找到。三、实验内容及步骤第 1 步 地形图的配准——加载数据和影像配准工具所有图件扫描后都必须经过扫描配准，对扫描后的栅格图进行检查，以确保矢量化工作顺2 利进行。打开 ArcMap，添加“ Georeferencing（影像配准） ”工具栏。把需要进行配准的影像“海燕乡土地利用现状图.jpg ”增加到 ArcMap 中，会发现“ Georeferencing”工具栏中的工具被激活。首先将 Georeferncing工具条 Georeferncing菜单下 Auto Adjust不选择。第 2 步 输入控制点在配准中我们需要知道一些特殊点的坐标。通过读图， 我们可以得到一些控件点――公里...
