试验RC正弦波振荡器

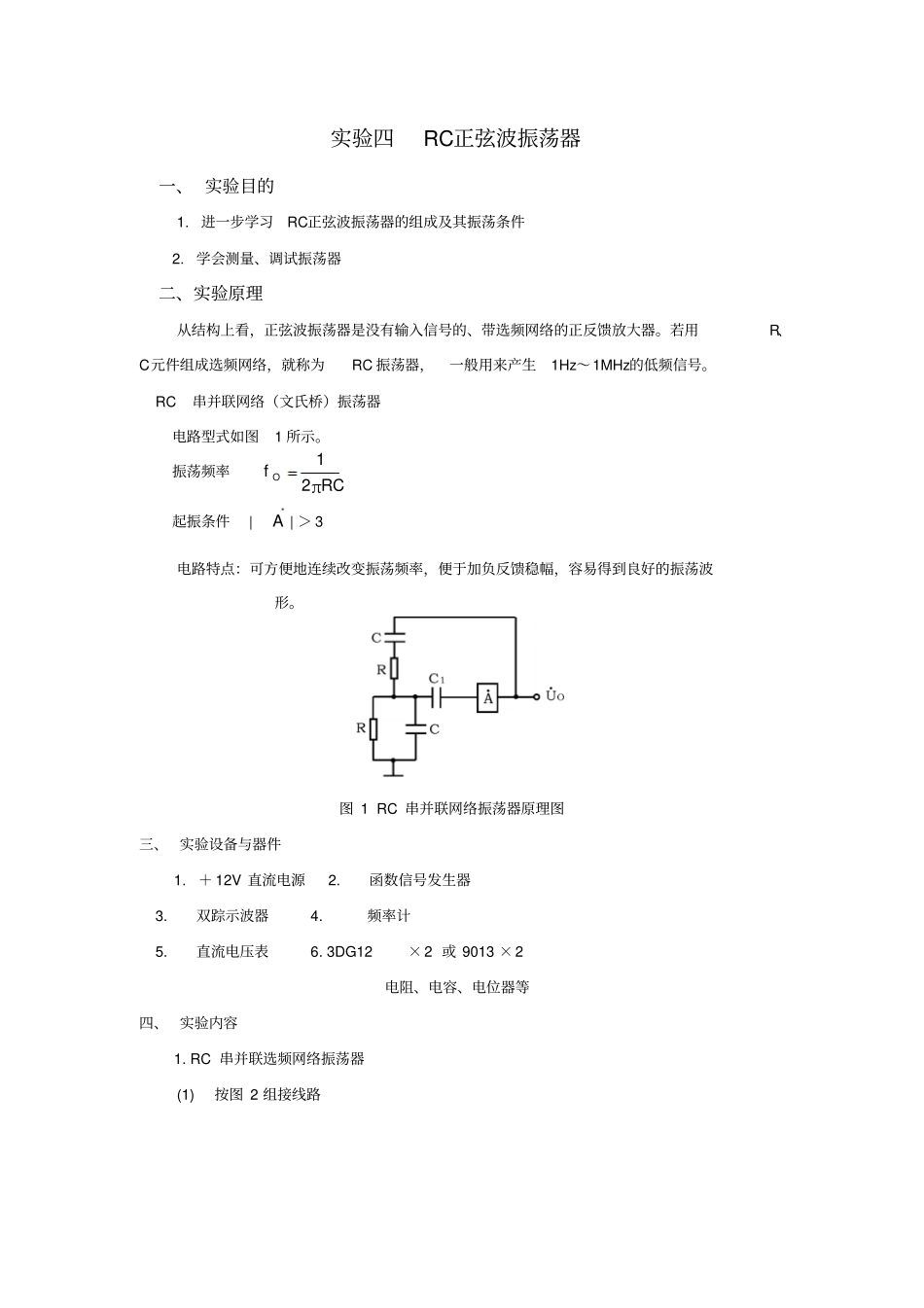

试验RC正弦波振荡器_第1页
1/3

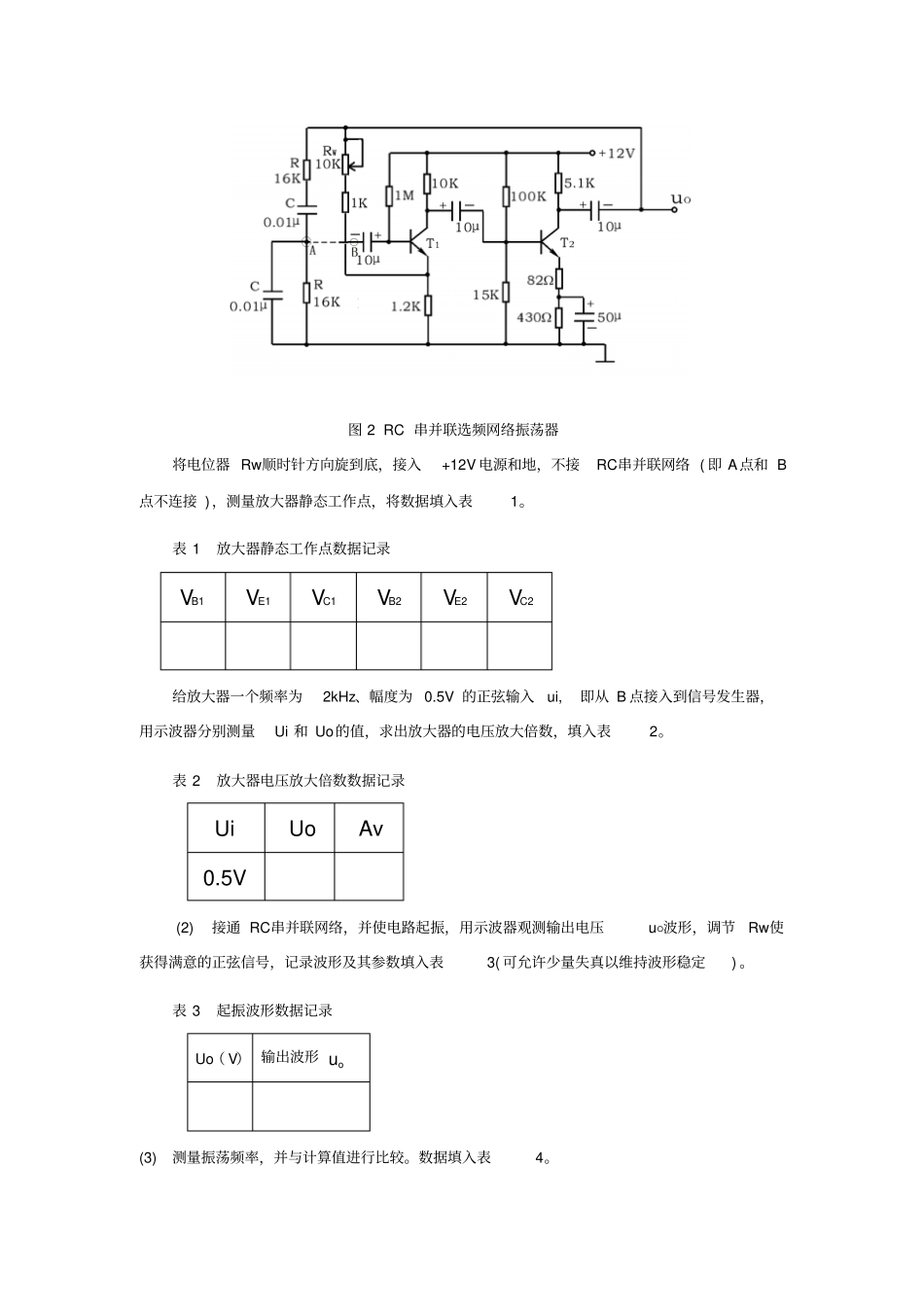

试验RC正弦波振荡器_第2页
2/3

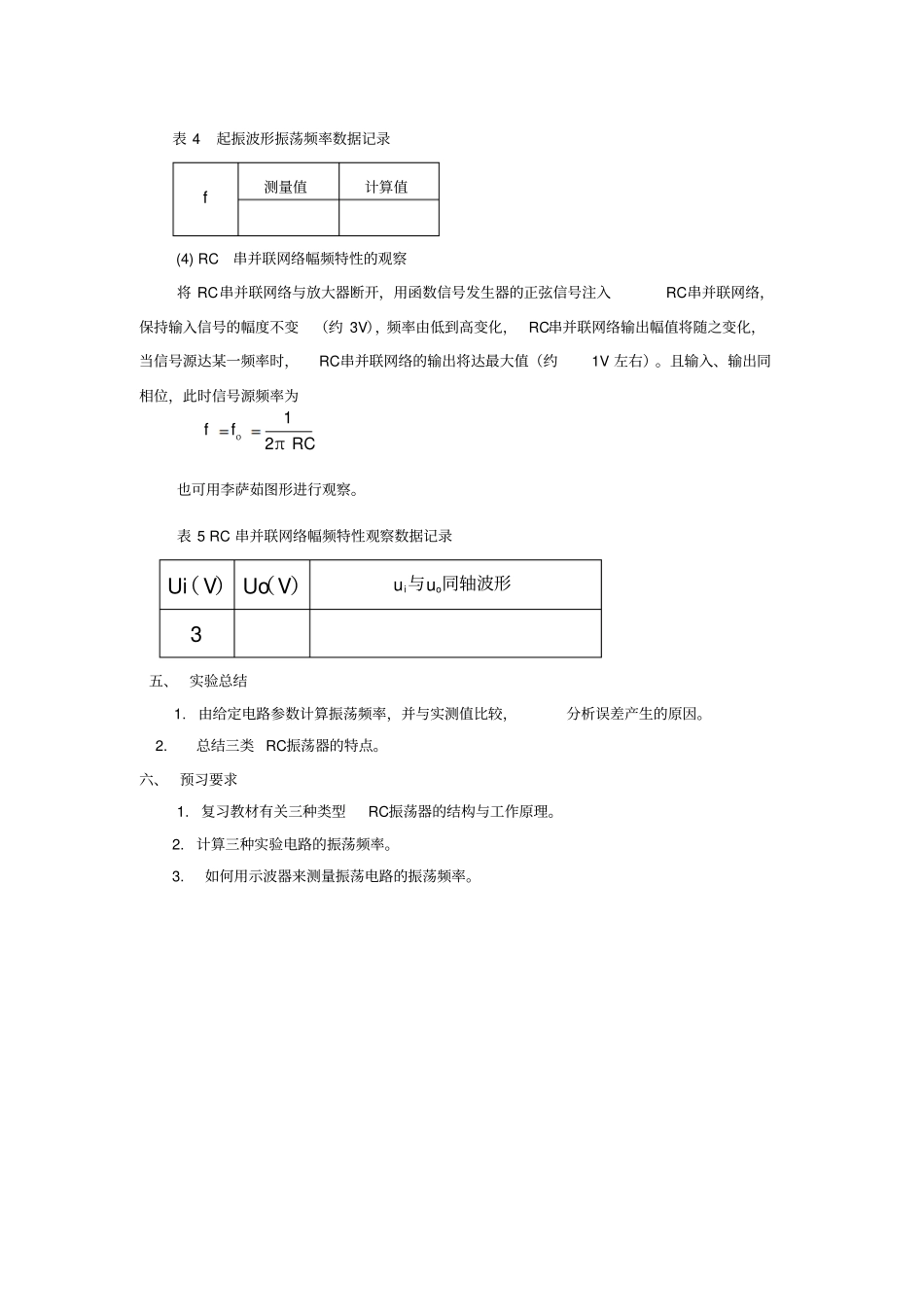

试验RC正弦波振荡器_第3页
3/3
实验四RC正弦波振荡器一、 实验目的1. 进一步学习RC正弦波振荡器的组成及其振荡条件2. 学会测量、调试振荡器二、实验原理从结构上看,正弦波振荡器是没有输入信号的、带选频网络的正反馈放大器。若用R、C元件组成选频网络,就称为RC 振荡器,一般用来产生1Hz~1MHz的低频信号。 RC串并联网络(文氏桥)振荡器电路型式如图1 所示。振荡频率RC21f Oπ起振条件 |A | > 3 电路特点:可方便地连续改变振荡频率,便于加负反馈稳幅,容易得到良好的振荡波形。图 1 RC 串并联网络振荡器原理图三、 实验设备与器件1. + 12V 直流电源 2. 函数信号发生器 3. 双踪示波器 4. 频率计 5. 直流电压表 6. 3DG12×2 或 9013 ×2 电阻、电容、电位器等四、 实验内容1. RC 串并联选频网络振荡器(1)按图 2 组接线路图 2 RC 串并联选频网络振荡器将电位器 Rw顺时针方向旋到底,接入+12V 电源和地,不接RC串并联网络 ( 即 A点和 B点不连接 ),测量放大器静态工作点,将数据填入表1。表 1 放大器静态工作点数据记录VB1VE1VC1VB2VE2VC2给放大器一个频率为2kHz、幅度为 0.5V 的正弦输入ui, 即从 B 点接入到信号发生器,用示波器分别测量Ui 和 Uo的值,求出放大器的电压放大倍数,填入表2。表 2 放大器电压放大倍数数据记录Ui Uo Av 0.5V (2) 接通 RC串并联网络,并使电路起振,用示波器观测输出电压uO波形,调节Rw使获得满意的正弦信号,记录波形及其参数填入表3( 可允许少量失真以维持波形稳定) 。表 3 起振波形数据记录Uo( V) 输出波形ou(3) 测量振荡频率,并与计算值进行比较。数据填入表4。表 4 起振波形振荡频率数据记录f测量值计算值 (4) RC串并联网络幅频特性的观察将 RC串并联网络与放大器断开,用函数信号发生器的正弦信号注入RC串并联网络,保持输入信号的幅度不变(约 3V),频率由低到高变化, RC串并联网络输出幅值将随之变化,当信号源达某一频率时,RC串并联网络的输出将达最大值(约1V 左右)。且输入、输出同相位,此时信号源频率为2π RC1ffο也可用李萨茹图形进行观察。表 5 RC 串并联网络幅频特性观察数据记录Ui(V) Uo(V)同轴波形与oiuu3 五、 实验总结1. 由给定电路参数计算振荡频率,并与实测值比较,分析误差产生的原因。 2. 总结三类 RC振荡器的特点。六、 预习要求1. 复习教材有关三种类型RC振荡器的结构与工作原理。2. 计算三种实验电路的振荡频率。3. 如何用示波器来测量振荡电路的振荡频率。
