试验一使用打点计时器测定匀变速直线运动的加速度

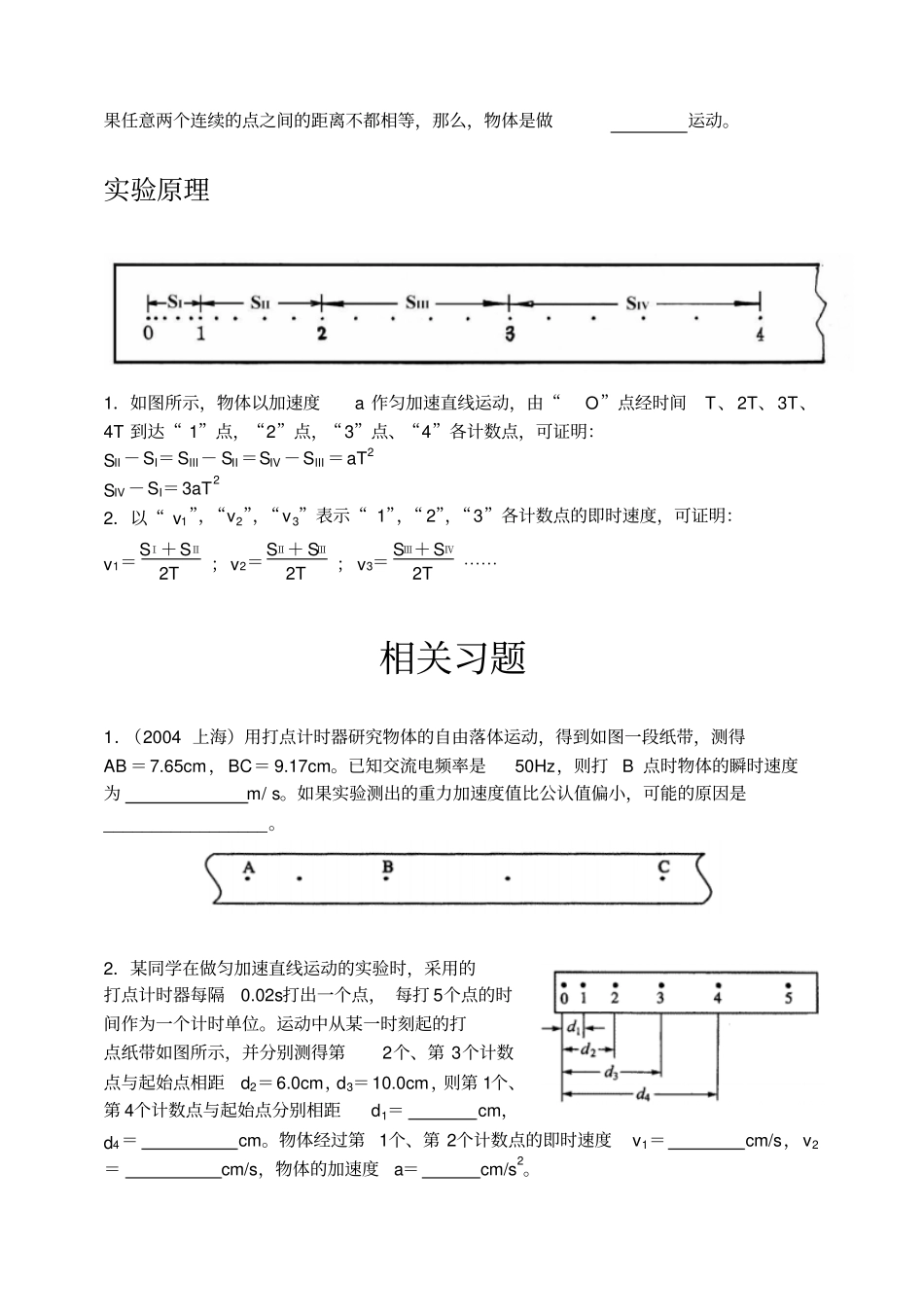

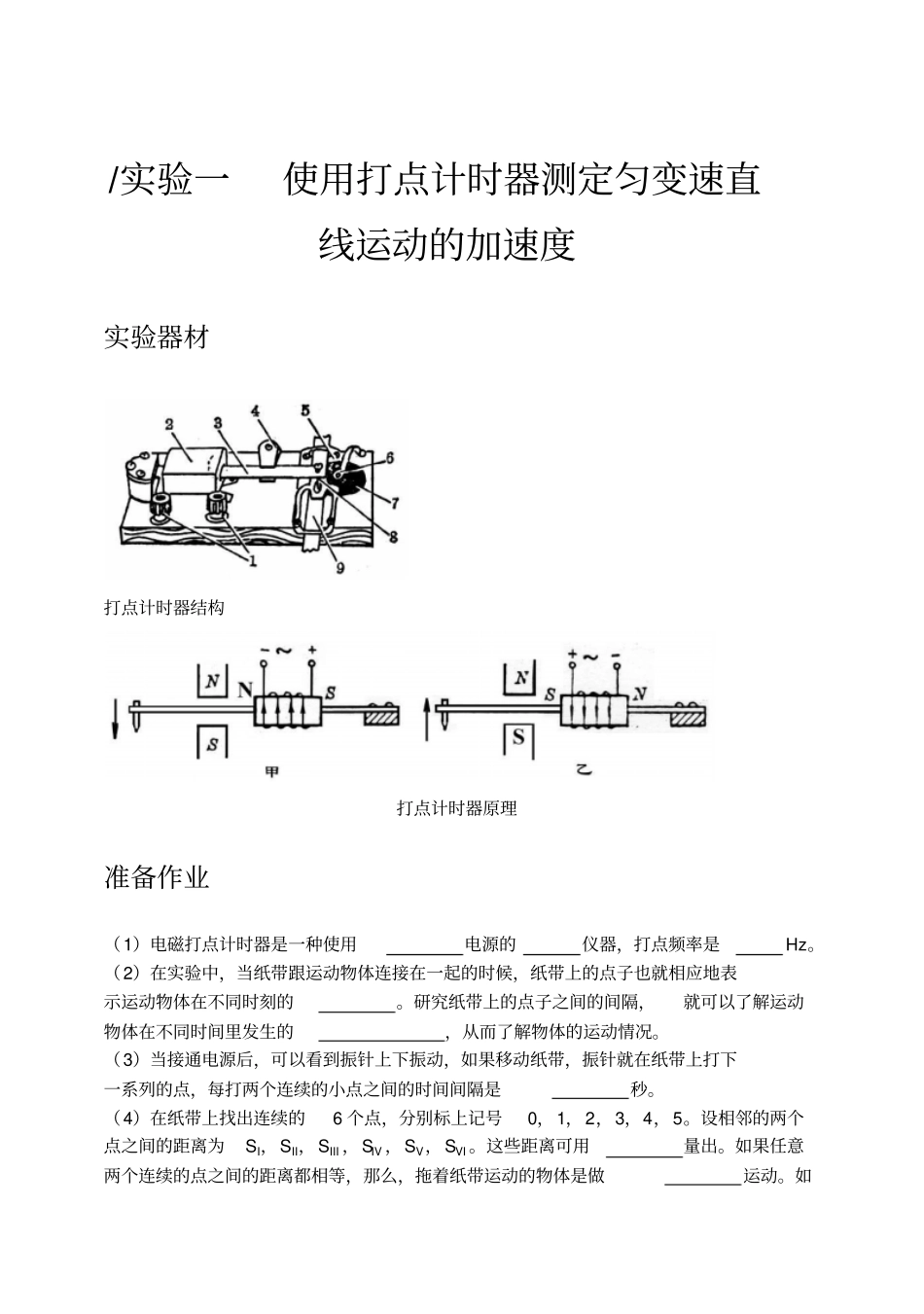

/实验一使用打点计时器测定匀变速直线运动的加速度实验器材打点计时器结构打点计时器原理准备作业（1）电磁打点计时器是一种使用电源的仪器，打点频率是Hz。（2）在实验中，当纸带跟运动物体连接在一起的时候，纸带上的点子也就相应地表示运动物体在不同时刻的。研究纸带上的点子之间的间隔，就可以了解运动物体在不同时间里发生的，从而了解物体的运动情况。（3）当接通电源后，可以看到振针上下振动，如果移动纸带，振针就在纸带上打下一系列的点，每打两个连续的小点之间的时间间隔是秒。（4）在纸带上找出连续的6 个点，分别标上记号0，1，2，3，4，5。设相邻的两个点之间的距离为SI，SII，SIII ，SIV ，SV，SVI 。这些距离可用量出。如果任意两个连续的点之间的距离都相等，那么，拖着纸带运动的物体是做运动。如果任意两个连续的点之间的距离不都相等，那么，物体是做运动。实验原理1．如图所示，物体以加速度a 作匀加速直线运动，由“O”点经时间T、2T、3T、4T 到达“ 1”点，“2”点，“3”点、“4”各计数点，可证明：SII －SI＝SIII－ SII ＝SIV －SIII ＝aT2SIV －SI＝3aT22．以“ v1”，“v2”，“v 3”表示“ 1”，“ 2”，“3”各计数点的即时速度，可证明：v1＝SⅠ＋SⅡ2T；v2＝SⅡ＋ SⅢ2T； v3＝ SⅢ＋SⅣ2T⋯⋯相关习题1．（2004 上海）用打点计时器研究物体的自由落体运动，得到如图一段纸带，测得AB ＝7.65cm，BC＝ 9.17cm。已知交流电频率是50Hz，则打 B 点时物体的瞬时速度为m/ s。如果实验测出的重力加速度值比公认值偏小，可能的原因是_________________。2．某同学在做匀加速直线运动的实验时，采用的打点计时器每隔0.02s打出一个点， 每打 5个点的时间作为一个计时单位。运动中从某一时刻起的打点纸带如图所示，并分别测得第2个、第 3个计数点与起始点相距d2＝6.0cm，d3＝10.0cm，则第 1个、第 4个计数点与起始点分别相距d1＝cm，d4＝cm。物体经过第 1个、第 2个计数点的即时速度v1＝cm/s，v2＝cm/s，物体的加速度a＝cm/s2。学生物理实验打点计时器第 3 页 共 6 页3．（2007 松江）利用图中所示的装置，在做“测量重力加速度”的实验中，得到了几条较为理想的纸带。已知每条纸带上每5 个点取一个计数点，即两计数点之间的时间间隔为0.1s，依打点先后编为0，1，2，3，4，⋯⋯。由于不小心，纸带都被撕断了，如图所示，根据给出的A、B、 C、D 四段纸带回答：（1）在 B、C、D ...
