试验一网络设备认识和线缆制作及测试

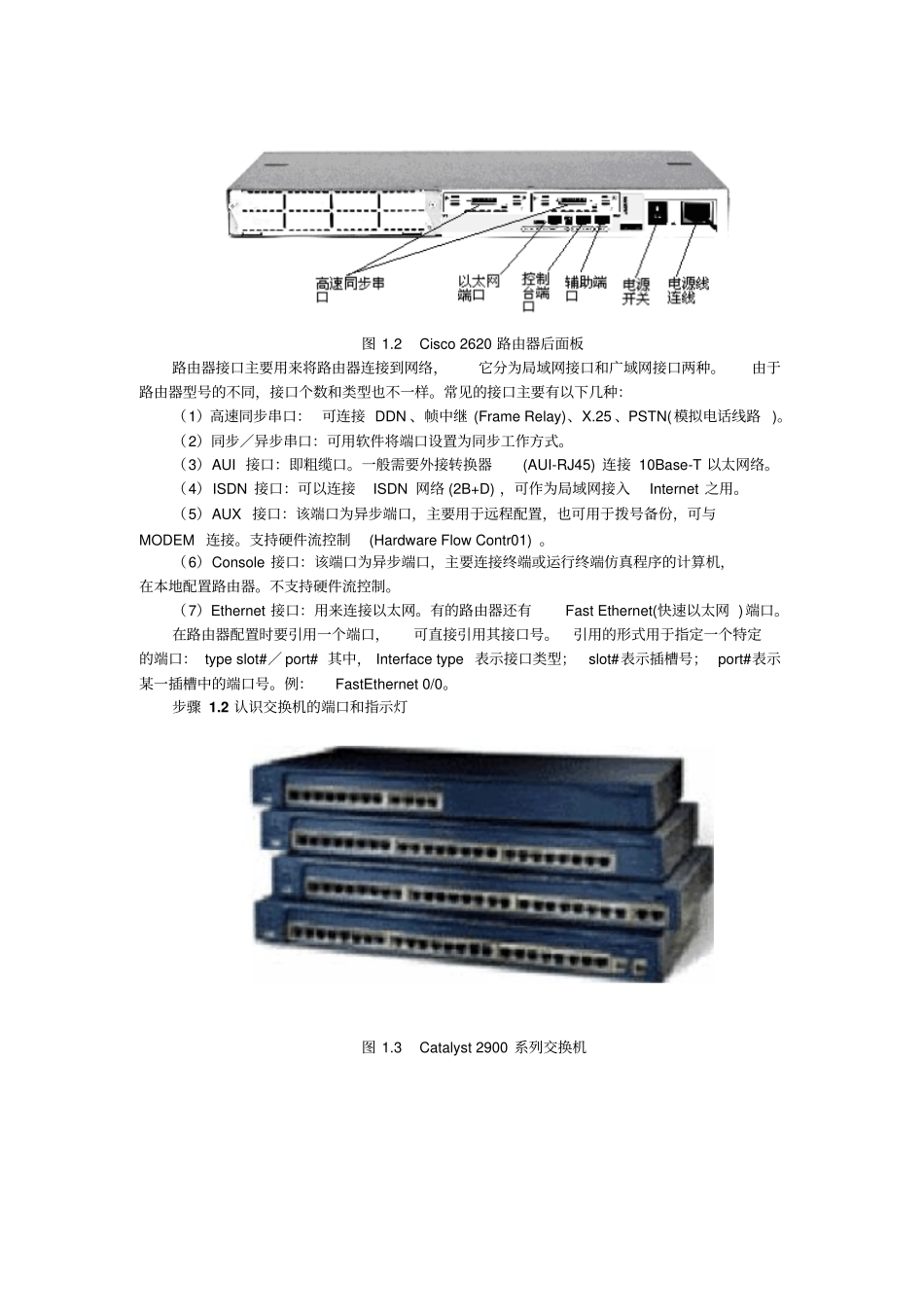

实验一网线制作和分析测试实验 1.1 网络设备的认识【实验目的】通过对网络设备和连接线缆的观察，建立对计算机网络的一个基本的感性认识。【实验任务】1、实际观察交换机、路由器等设备外观，识别这些设备的网络连接接口。2、识别用于连接设备的线缆。3、观察一个实际的网络，认识其中的网络设备及其连接线缆和连接方式。建议实验学时：1 学时。【实验背景】网络设备主要包括路由器、交换机等，Cisco 公司作为网络设备的主要提供商，提供各种系列的产品， 尽管这些产品的处理能力和所支持的网络连接接口数目有相当大的差异，但它们都由相似的硬件构件所组成。系统的主要构成单元包括：中央处理器、 闪存、 只读存储器、随机存取存储器、非易失随机存取存储器、输入／输出接口和特定介质转换器等。了解路由器和交换机的内外部特性，对理解它们的功能和工作原理是有帮助的。【实验设备】Catalyst2912 交换机、 集线器、 Cisco2620 路由器、 PC 机、CAT5UTP （直通线、 交叉线、反转线）若干、DTE/DCE 电缆。【实验步骤】步骤 1 认识路由器（ Cisco 2620）、交换机（ Catalyst 2912）、集线器的指示灯、端口及其连线。步骤 1.1 认识路由器的接口和指示灯。图 1.1 Cisco 2620 路由器前面板如图 1.1 所示：依次为电源指示灯、远程电源供应指示灯、活动指示灯。图 1.2 Cisco 2620 路由器后面板路由器接口主要用来将路由器连接到网络，它分为局域网接口和广域网接口两种。由于路由器型号的不同，接口个数和类型也不一样。常见的接口主要有以下几种：（1）高速同步串口： 可连接 DDN 、帧中继 (Frame Relay)、X.25 、PSTN(模拟电话线路 )。（2）同步／异步串口：可用软件将端口设置为同步工作方式。（3）AUI 接口：即粗缆口。一般需要外接转换器(AUI-RJ45) 连接 10Base-T 以太网络。（4）ISDN 接口：可以连接ISDN 网络 (2B+D) ，可作为局域网接入Internet 之用。（5）AUX 接口：该端口为异步端口，主要用于远程配置，也可用于拨号备份，可与MODEM 连接。支持硬件流控制(Hardware Flow Contr01) 。（6）Console 接口：该端口为异步端口，主要连接终端或运行终端仿真程序的计算机，在本地配置路由器。不支持硬件流控制。（7）Ethernet 接口：用来连接以太网。有的路由器还有Fast Ethernet(快速以太网 )端口。在路由器配置时要引用一个端口，可直接引用其接口号。引用的形式用于指定一个特定的端...
