试验三集成运算放大器的线性应用

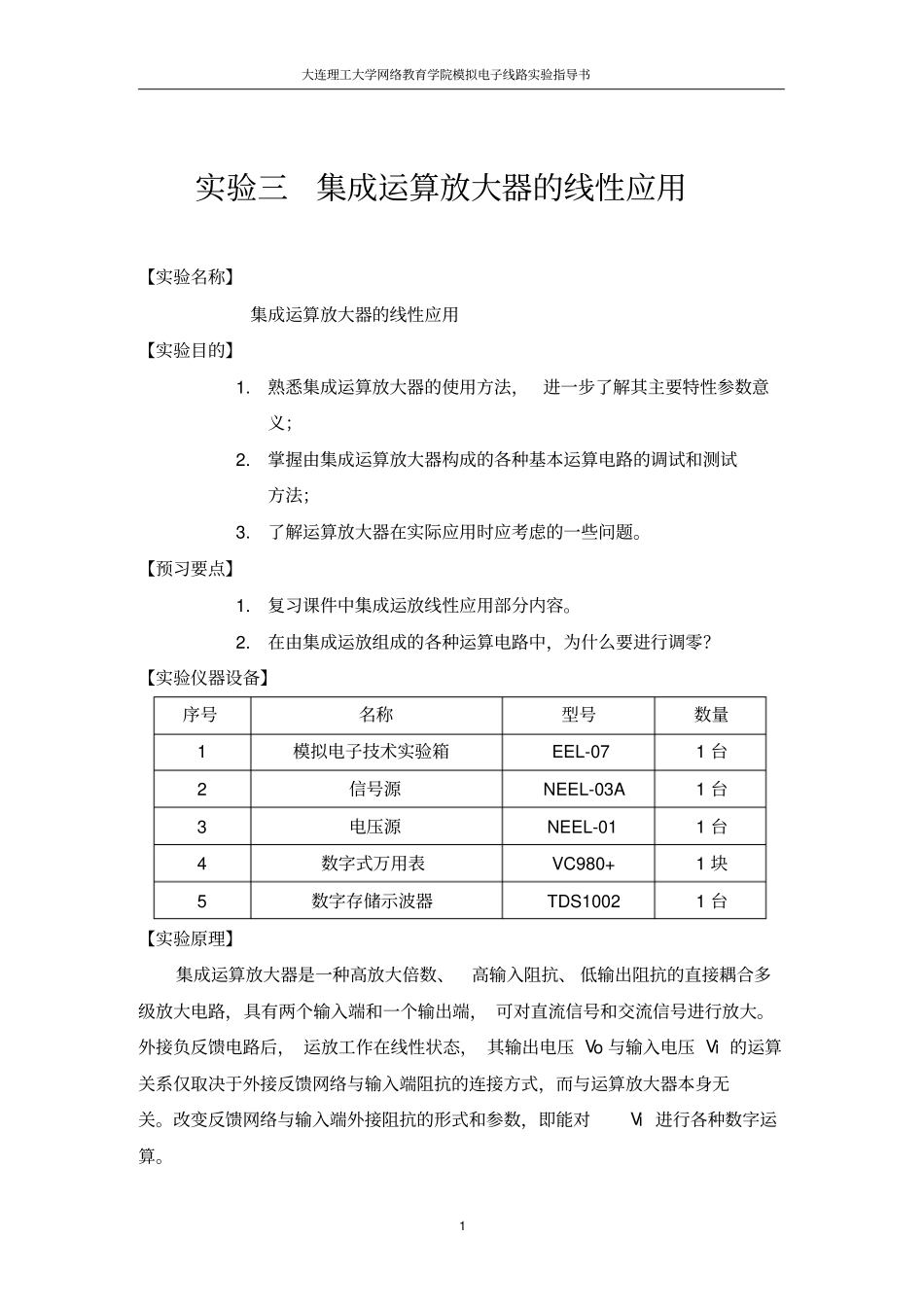

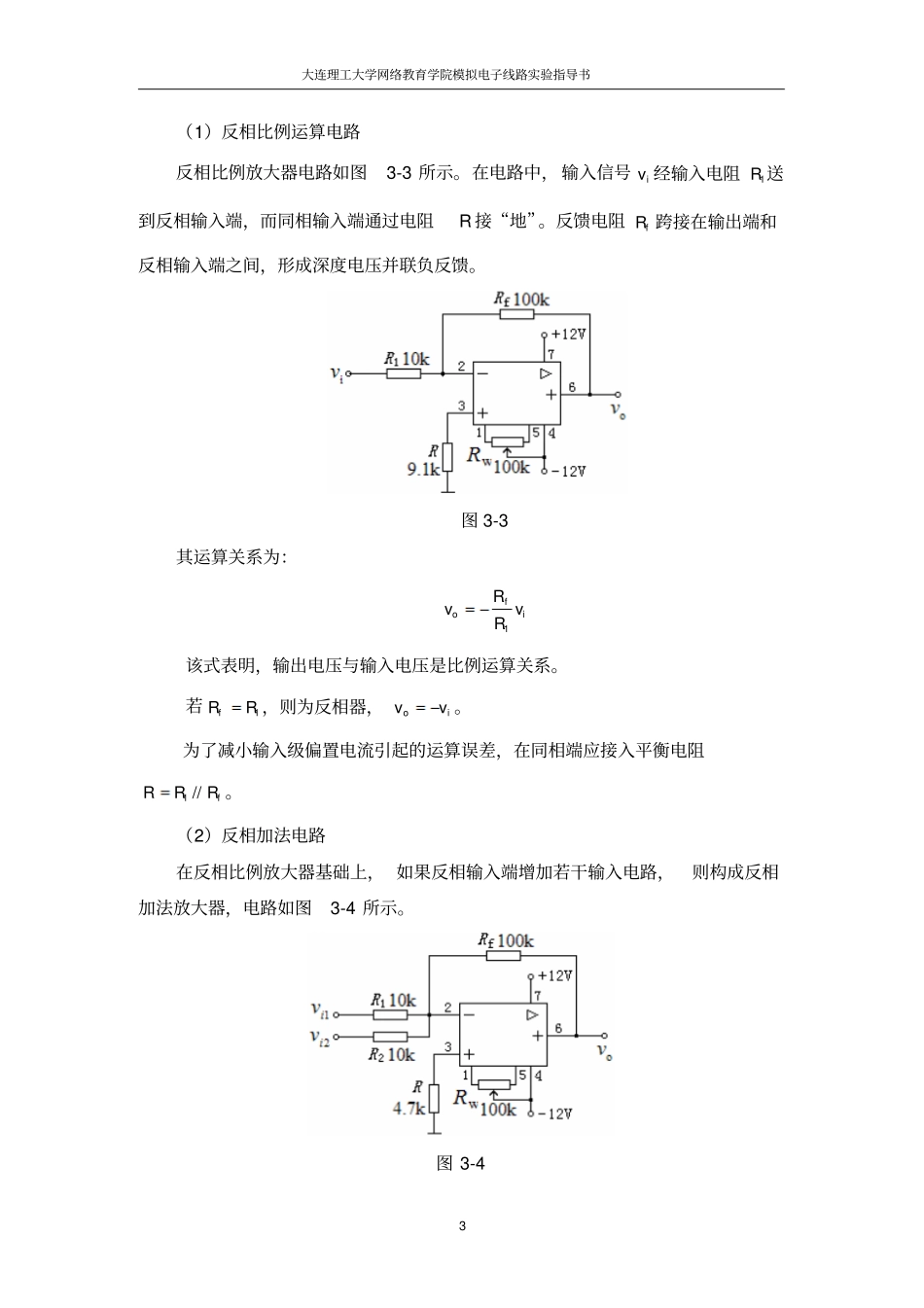

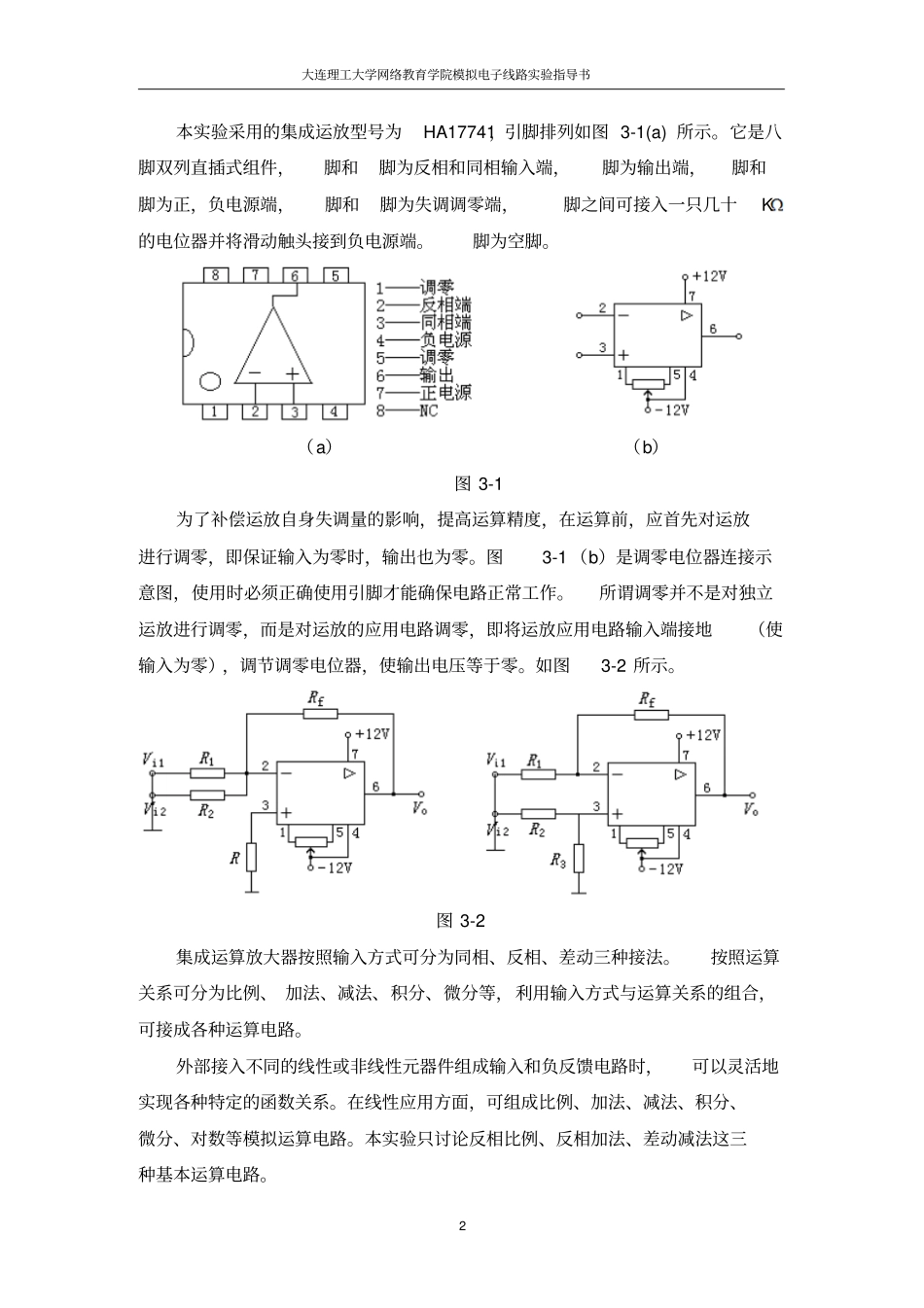

大连理工大学网络教育学院模拟电子线路实验指导书1 实验三集成运算放大器的线性应用【实验名称】集成运算放大器的线性应用【实验目的】1.熟悉集成运算放大器的使用方法，进一步了解其主要特性参数意义；2.掌握由集成运算放大器构成的各种基本运算电路的调试和测试方法；3.了解运算放大器在实际应用时应考虑的一些问题。【预习要点】1.复习课件中集成运放线性应用部分内容。2.在由集成运放组成的各种运算电路中，为什么要进行调零？【实验仪器设备】序号名称型号数量1 模拟电子技术实验箱EEL-07 1 台2 信号源NEEL-03A 1 台3 电压源NEEL-01 1 台4 数字式万用表VC980+ 1 块5 数字存储示波器TDS1002 1 台【实验原理】集成运算放大器是一种高放大倍数、高输入阻抗、 低输出阻抗的直接耦合多级放大电路，具有两个输入端和一个输出端， 可对直流信号和交流信号进行放大。外接负反馈电路后， 运放工作在线性状态， 其输出电压 Vo 与输入电压 Vi 的运算关系仅取决于外接反馈网络与输入端阻抗的连接方式，而与运算放大器本身无关。改变反馈网络与输入端外接阻抗的形式和参数，即能对Vi 进行各种数字运算。大连理工大学网络教育学院模拟电子线路实验指导书2 本实验采用的集成运放型号为HA17741，引脚排列如图 3-1(a) 所示。它是八脚双列直插式组件，脚和脚为反相和同相输入端，脚为输出端，脚和脚为正，负电源端，脚和脚为失调调零端，脚之间可接入一只几十K的电位器并将滑动触头接到负电源端。脚为空脚。（a）（b）图 3-1 为了补偿运放自身失调量的影响，提高运算精度，在运算前，应首先对运放进行调零，即保证输入为零时，输出也为零。图3-1 （b）是调零电位器连接示意图，使用时必须正确使用引脚才能确保电路正常工作。所谓调零并不是对独立运放进行调零，而是对运放的应用电路调零，即将运放应用电路输入端接地（使输入为零），调节调零电位器，使输出电压等于零。如图3-2 所示。图 3-2 集成运算放大器按照输入方式可分为同相、反相、差动三种接法。按照运算关系可分为比例、 加法、减法、积分、微分等，利用输入方式与运算关系的组合，可接成各种运算电路。外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。本实验只讨论反相比例、反相加法、差动减法这三种基本运算电路。大连理工大学网络教育...
