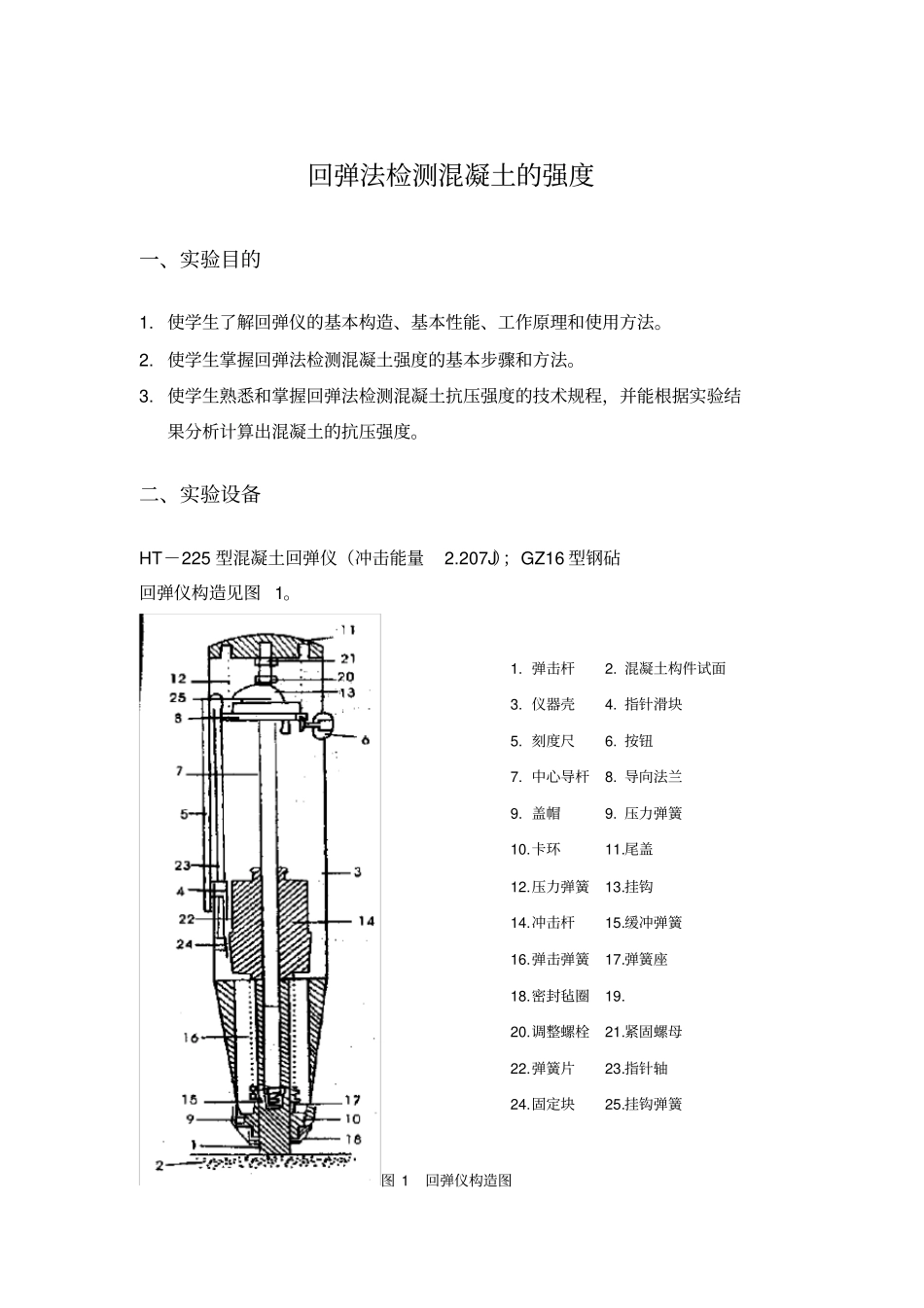

回弹法检测混凝土的强度一、实验目的1. 使学生了解回弹仪的基本构造、基本性能、工作原理和使用方法。2. 使学生掌握回弹法检测混凝土强度的基本步骤和方法。3. 使学生熟悉和掌握回弹法检测混凝土抗压强度的技术规程，并能根据实验结果分析计算出混凝土的抗压强度。二、实验设备HT－225 型混凝土回弹仪（冲击能量2.207J）；GZ16 型钢砧回弹仪构造见图 1。图 1 回弹仪构造图1. 弹击杆2. 混凝土构件试面3. 仪器壳4. 指针滑块5. 刻度尺6. 按钮7. 中心导杆8. 导向法兰9. 盖帽9. 压力弹簧10.卡环11.尾盖12.压力弹簧13.挂钩14.冲击杆15.缓冲弹簧16.弹击弹簧17.弹簧座18.密封毡圈19. 20.调整螺栓21.紧固螺母22.弹簧片23.指针轴24.固定块25.挂钩弹簧三、实验原理及方法回弹仪法是利用混凝土的强度与表面硬度间存在的相关关系，用检测混凝土表面硬度的方法来间接检验或推定混凝土强度。回弹法是回弹仪内拉簧驱动的重锤，以一定的弹性势能， 通过混凝土表面， 使局部混凝土发生变形并吸受一部份弹性势能， 剩余的弹性势能则以动能的形式使重锤回弹并带动指针滑块，得到重锤回弹高度的回弹值， 回弹值的大小与混凝土表面的弹、塑性质有关， 其回弹值与表面硬度之间也存在相关关系，回弹值大说明表面硬度大、 抗压强度愈高， 反之愈低。回弹法在实际应用中，一般是将混凝土抗压强度与回弹值间的对应关系，以表格的形式提供使用。由于测试方向、水泥品种、养护条件、龄期、碳化深度等的不同，所测之回弹值均有所不同， 应予以修正， 然后再查相应的混凝土强度关系图表，求得所测之混凝土强度。 该法不能反映混凝土内部质量，是一种适用于普查混凝土强度的简便、快速的方法。四、实验操作步骤主要测试步骤：1. 回弹仪率定回弹仪使用前应定期在洛式硬度为HRC60±2 的钢砧上进行率定， 率定的目的是为了保证回弹仪弹击动能的恒定。率定宜在气温为20±5℃条件下进行，率定时，将钢砧置于刚性较好的基础上，摆放平稳， 然后回弹仪在钢砧上垂直向下进行弹击率定， 率定时弹击杆应旋转4 次，每次旋转 90° 左右，弹击 3-5 次，取连续 3 次稳定值计算回弹平均值， 弹击杆每旋转一次的率定平均值应符合80±2的要求。不符合要求时，可通过顶部调整螺栓20 来实现。2. 测区及测点布置根据需要布置测区，每测区面积约20×20cm2，每测区弹击 16 点。每一构件的测区，应符合下列要求：（1）对长度不小于 3m 的构件，其测区数不...
