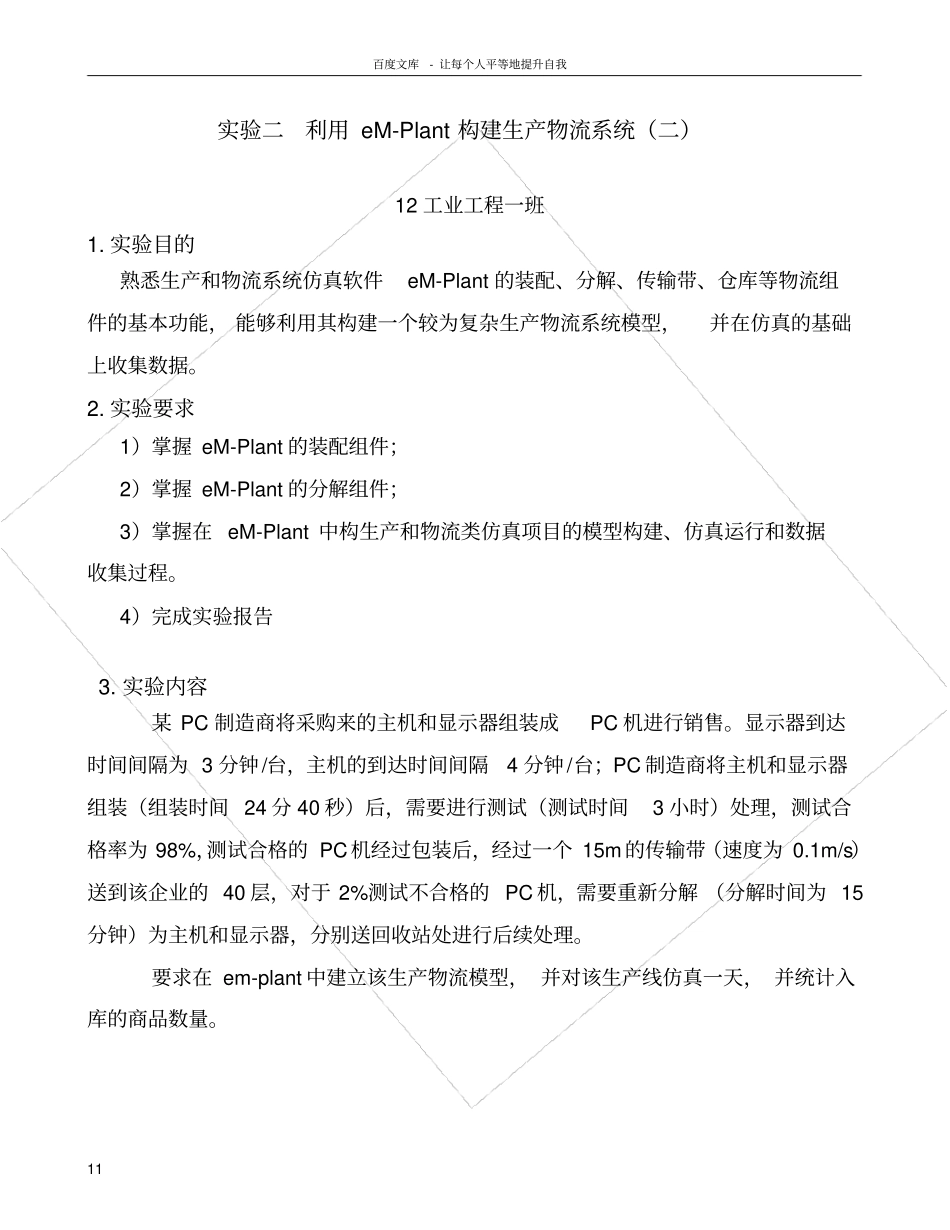

百度文库- 让每个人平等地提升自我11 实验二利用 eM-Plant 构建生产物流系统（二）12 工业工程一班1. 实验目的熟悉生产和物流系统仿真软件eM-Plant 的装配、分解、传输带、仓库等物流组件的基本功能， 能够利用其构建一个较为复杂生产物流系统模型，并在仿真的基础上收集数据。2. 实验要求1）掌握 eM-Plant 的装配组件；2）掌握 eM-Plant 的分解组件；3）掌握在 eM-Plant 中构生产和物流类仿真项目的模型构建、仿真运行和数据收集过程。4）完成实验报告3. 实验内容某 PC 制造商将采购来的主机和显示器组装成PC 机进行销售。显示器到达时间间隔为 3 分钟/台，主机的到达时间间隔4 分钟/台；PC 制造商将主机和显示器组装（组装时间 24 分 40 秒）后，需要进行测试（测试时间3 小时）处理，测试合格率为 98%，测试合格的 PC机经过包装后，经过一个 15m 的传输带（速度为 0.1m/s）送到该企业的 40 层，对于 2%测试不合格的 PC 机，需要重新分解 （分解时间为 15分钟）为主机和显示器，分别送回收站处进行后续处理。要求在 em-plant 中建立该生产物流模型， 并对该生产线仿真一天， 并统计入库的商品数量。百度文库- 让每个人平等地提升自我22 1. 先加入 diannao 、zhuji 、xianshiqi这三个模型如图 1 所示，图 1 2. 主机时间间隔为 4 分钟，在 MU这栏中拉入 zhuji模型，如图 2，图 2 3. 显示器时间间隔为3 分钟，同时 MU跟主机设置相同，如图3 图 3 百度文库- 让每个人平等地提升自我33 4. 组装设置处理时间为24 分 40 秒、装配表设置为两种物品， 每种一件， 又由于主机的到达时间长故以它到达为主，然后输出电脑，设置如图4 与图 5。图 4 图 5 百度文库- 让每个人平等地提升自我44 5. 测试设置处理时间为3 小时，如图 6 图 6 6. 控制器中退出策略选择百分比，设置为98%，2%，如图 7 与图 8 图 7 图 8 7. 题意中包装工序不涉及时间，故处理时间为0，如图 9 百度文库- 让每个人平等地提升自我55 图 9 8. 传输带设置长度 15 米，速度米 / 秒，如图 10 图 10 9. 分解器设置处理时间15 分钟，其属性设置如下，如图11 与图 12 图 11 百度文库- 让每个人平等地提升自我66 图 12 设置结束时间为 1 天，成品入库统计为6，分解器的统计数为1，如图 13 图 13 12. 模拟系统为，如图14 图 14 综上所见，该模型仿真一天入库成品为6，主机和显示器各回收1
