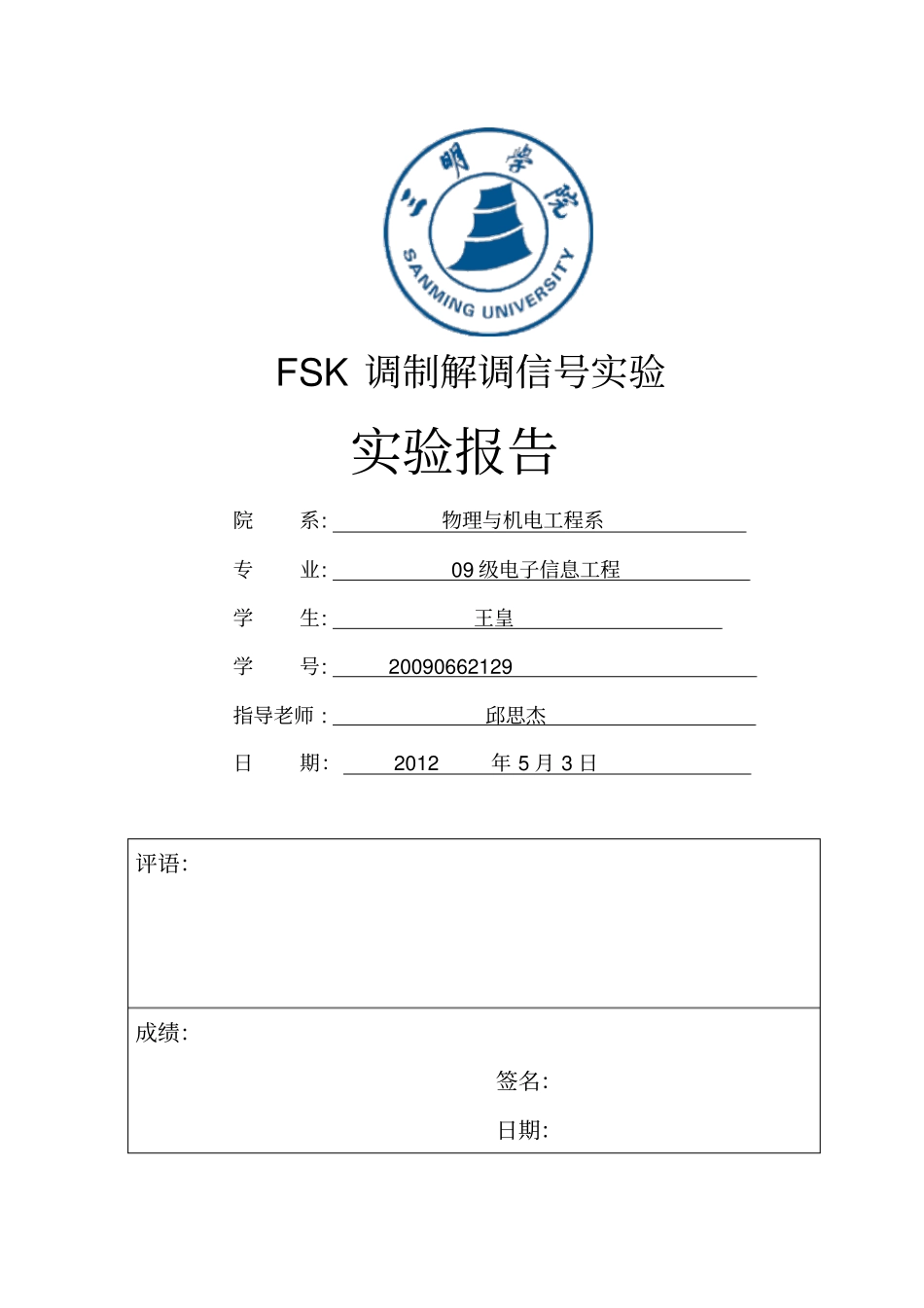

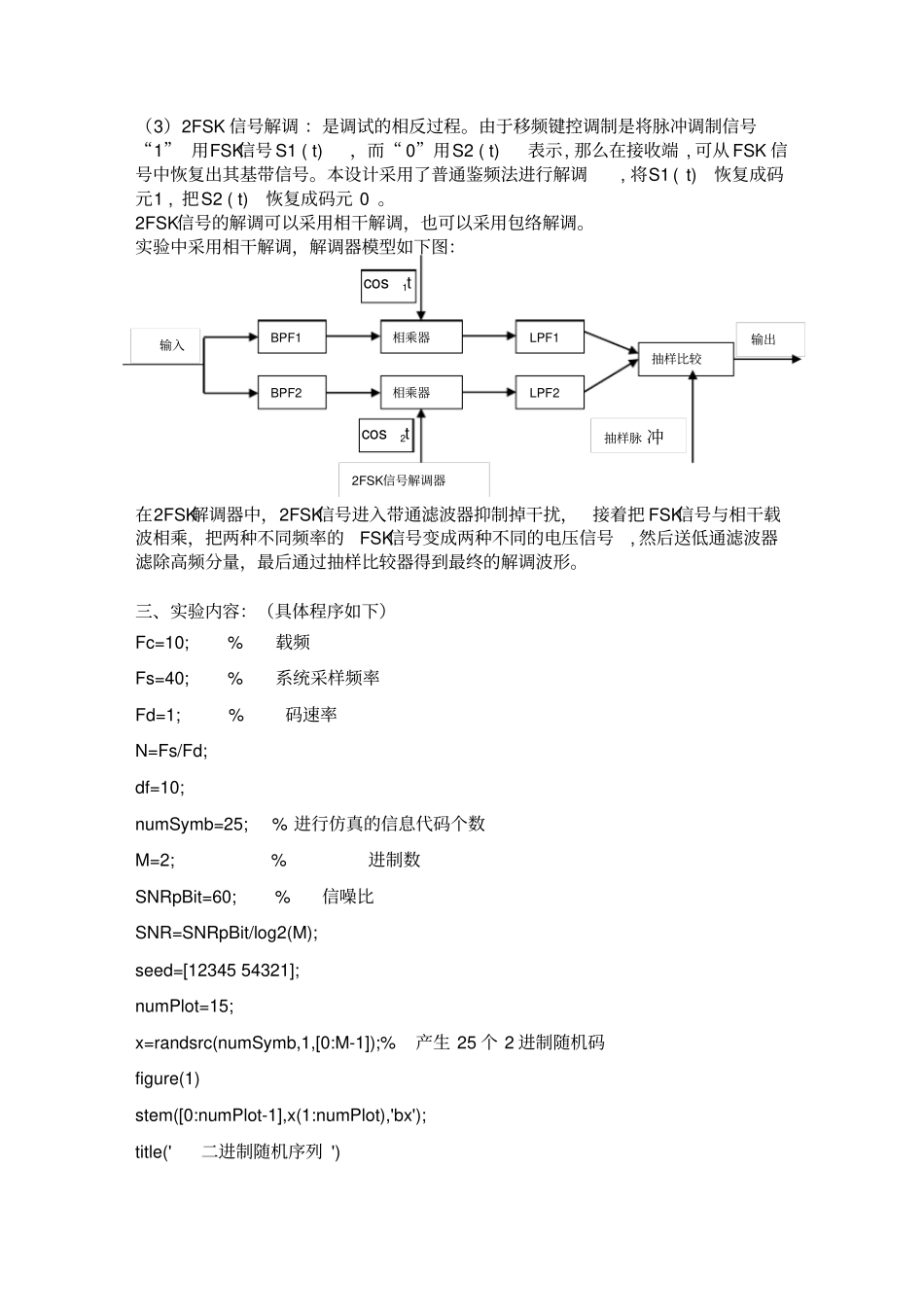

FSK 调制解调信号实验实验报告院系: 物理与机电工程系专业:09 级电子信息工程学生:王皇学号: 20090662129 指导老师 : 邱思杰日期： 2012年 5 月 3 日评语：成绩：签名：日期：实验四： FSK调制解调实验一、实验目的：1、加深对 FSK信号调制解调原理的理解2、根据其原理设计出2FSK信号的调制解调电路3、在对电路进行仿真， 观察其波形， 从而检验设计出的调制解调器是否符合要求二、实验原理：（1）FSK-- 又称频移键控法。：即按数字数据的值（ 0或1 ）调制载波的频率。例如对应二进制 0的载波频率为 F1 ，而对应二进制 1的载波频率为 F2。该技术抗干扰性能好，但占用带宽较大．FSK 是信息传输中使用得较早的一种调制方式,它的主要优点是 : 实现起来较容易 , 抗噪声与抗衰减的性能较好。 在中低速数据传输中得到了广泛的应用。所谓FSK 就是用数字信号去调制载波的频率。调制方法： 2FSK 可看作是两个不同载波频率的ASK 以调信号之和。解调方法：相干法和非相干法。（2）2FSK 信号调制 ：又称数字调频 , 它是用两种不同的载频ω1 , ω 2 来代表脉冲调制信号 1 和0 , 而载波的振幅和相位不变。 如果载波信号采用正弦型波, 则FSK信号可表示为 : 2FSK 信号 S ( t)分解为信号 S1 ( t) 与S2 ( t) 之和 , 则有 :S ( t) = S1 ( t) + S2 ( t) 其中： S1(t)=Umcosω 1 t ，代表数字码元“ 1”S2(t)=Umcosω 2 t ，代表数字码元“ 0”2FSK信号调制器模型如下图：如上图，两个独立的振荡器产生不同频率的载波信号，当输入基带信号S (t)=1时 ， 调 制 器 输 出 频 率 为 f1的 载 波 信 号 ， 当 S (t)=0时 ， 反 相 器 的 输 出调制器输出频率为 f2 的载波信号。 f1 和 f2 都取码元速率的整数倍。2FSK信号的带宽为 : BFSK =| f 1 - f 2 | + 2B 其中：f 1为对应脉冲调制信号 1的载波频率 ; f 2为对应脉冲调制信号 0的载波频率。反相器二进制单极性全占空)12cos(2)(1tfbTt)22cos(2)(2tfbTt2FSK信号)( ts)( ts图6.3.2 2FSK 信号调制器abcdefg（3）2FSK 信号解调 ：是调试的相反过程。由于移频键控调制是将脉冲调制信号“1” 用FSK信号 S1 ( t) ，而“ 0”用S2 ( t) 表示, 那么在接收端 , 可从 FSK 信号中恢复出其基带信号。本设计采用了普通鉴频法进行解调, 将S1 ( t) 恢复成码元1 , 把S2 ( t...
