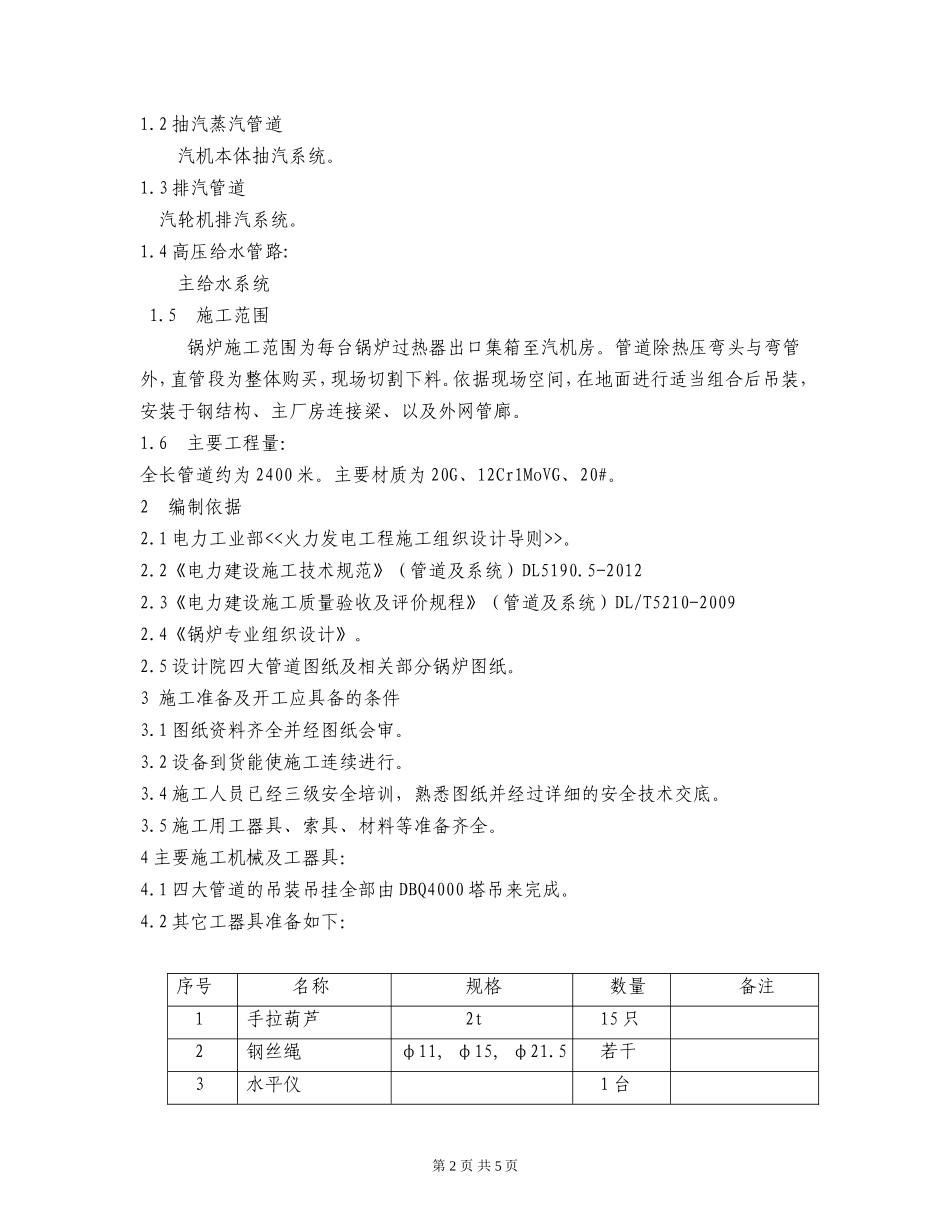

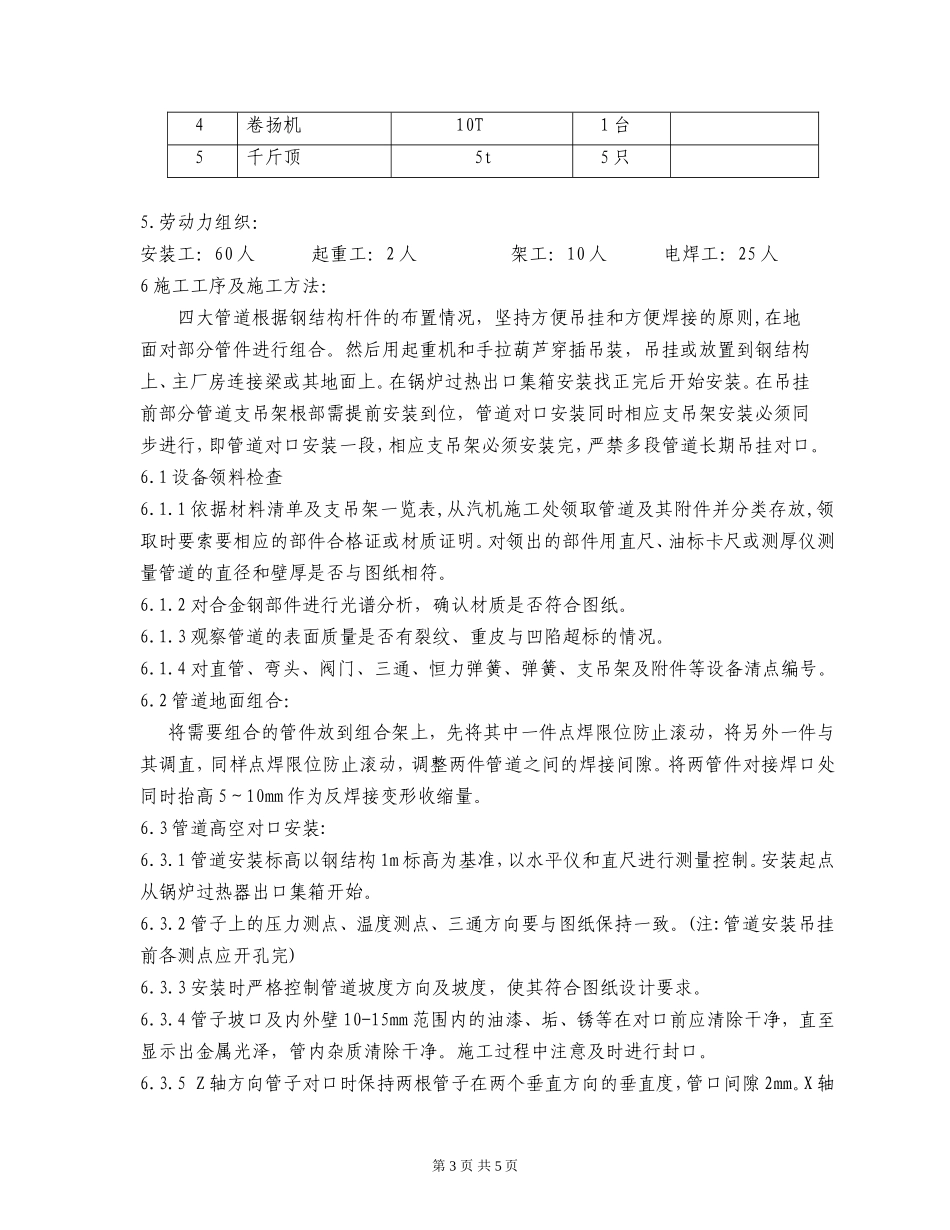

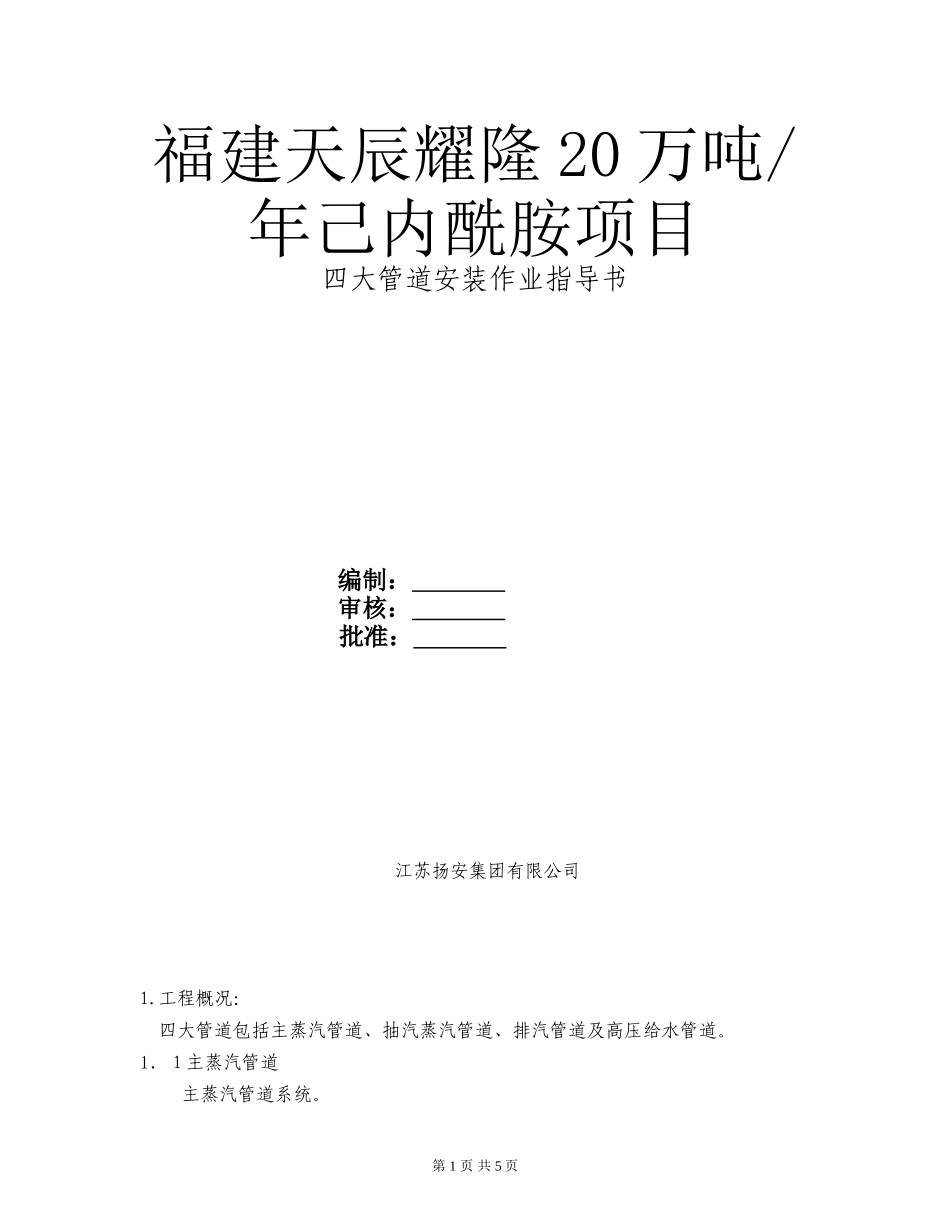

福建天辰耀隆20万吨/年己内酰胺项目四大管道安装作业指导书编制：审核：批准：江苏扬安集团有限公司1.工程概况：四大管道包括主蒸汽管道、抽汽蒸汽管道、排汽管道及高压给水管道。1．1主蒸汽管道主蒸汽管道系统。第1页共5页1.2抽汽蒸汽管道汽机本体抽汽系统。1.3排汽管道汽轮机排汽系统。1.4高压给水管路:主给水系统1.5施工范围锅炉施工范围为每台锅炉过热器出口集箱至汽机房。管道除热压弯头与弯管外，直管段为整体购买，现场切割下料。依据现场空间，在地面进行适当组合后吊装，安装于钢结构、主厂房连接梁、以及外网管廊。1.6主要工程量：全长管道约为2400米。主要材质为20G、12Cr1MoVG、20#。2编制依据2.1电力工业部<<火力发电工程施工组织设计导则>>。2.2《电力建设施工技术规范》（管道及系统）DL5190.5-20122.3《电力建设施工质量验收及评价规程》（管道及系统）DL/T5210-20092.4《锅炉专业组织设计》。2.5设计院四大管道图纸及相关部分锅炉图纸。3施工准备及开工应具备的条件3.1图纸资料齐全并经图纸会审。3.2设备到货能使施工连续进行。3.4施工人员已经三级安全培训，熟悉图纸并经过详细的安全技术交底。3.5施工用工器具、索具、材料等准备齐全。4主要施工机械及工器具：4.1四大管道的吊装吊挂全部由DBQ4000塔吊来完成。4.2其它工器具准备如下：序号名称规格数量备注1手拉葫芦2t15只2钢丝绳φ11,φ15,φ21.5若干3水平仪1台第2页共5页4卷扬机10T1台5千斤顶5t5只5.劳动力组织：安装工：60人起重工：2人架工：10人电焊工：25人6施工工序及施工方法：四大管道根据钢结构杆件的布置情况，坚持方便吊挂和方便焊接的原则,在地面对部分管件进行组合。然后用起重机和手拉葫芦穿插吊装，吊挂或放置到钢结构上、主厂房连接梁或其地面上。在锅炉过热出口集箱安装找正完后开始安装。在吊挂前部分管道支吊架根部需提前安装到位，管道对口安装同时相应支吊架安装必须同步进行，即管道对口安装一段，相应支吊架必须安装完，严禁多段管道长期吊挂对口。6.1设备领料检查6.1.1依据材料清单及支吊架一览表,从汽机施工处领取管道及其附件并分类存放,领取时要索要相应的部件合格证或材质证明。对领出的部件用直尺、油标卡尺或测厚仪测量管道的直径和壁厚是否与图纸相符。6.1.2对合金钢部件进行光谱分析，确认材质是否符合图纸。6.1.3观察管道的表面质量是否有裂纹、重皮与凹陷超标的情况。6.1.4对直管、弯头、阀门、三通、恒力弹簧、弹簧、支吊架及附件等设备清点编号。6.2管道地面组合：将需要组合的管件放到组合架上，先将其中一件点焊限位防止滚动，将另外一件与其调直，同样点焊限位防止滚动，调整两件管道之间的焊接间隙。将两管件对接焊口处同时抬高5～10mm作为反焊接变形收缩量。6.3管道高空对口安装:6.3.1管道安装标高以钢结构1m标高为基准，以水平仪和直尺进行测量控制。安装起点从锅炉过热器出口集箱开始。6.3.2管子上的压力测点、温度测点、三通方向要与图纸保持一致。(注:管道安装吊挂前各测点应开孔完)6.3.3安装时严格控制管道坡度方向及坡度，使其符合图纸设计要求。6.3.4管子坡口及内外壁10-15mm范围内的油漆、垢、锈等在对口前应清除干净，直至显示出金属光泽，管内杂质清除干净。施工过程中注意及时进行封口。6.3.5Z轴方向管子对口时保持两根管子在两个垂直方向的垂直度，管口间隙2mm。X轴第3页共5页方向和Y轴方向管子对口时，将管口抬高5mm左右作为焊接收缩量。6.3.6管子对口符合要求后，应固定牢固，避免焊接或热处理过程中管子移动。6.3.7管道安装完后所有焊口均按要求进行无损探伤。（四大管道中主蒸汽管道、除盐水管道、主给水管道等为压力管道，按照设计院给予的压力管道等级划分探伤比例，GC1,GD1探伤100%，GC2,GD2探伤10%，GC3探伤5%。）6.4支吊架安装：6.4.1支吊架安装与管道的对口安装要同步进行。6.4.2支吊架的位置按照图纸及弹簧支吊架表确定，其热位移的方向和尺寸通过偏移支吊架根部来实现。6.4.3支吊架调整：a.各连接件的螺栓丝扣必须带满。锁紧螺母应锁紧，防止松动。b.主给水管道吊架弹簧在管道上满水后，通过调整花兰螺丝将销子取出。c.蒸汽管道的吊架弹簧在...
