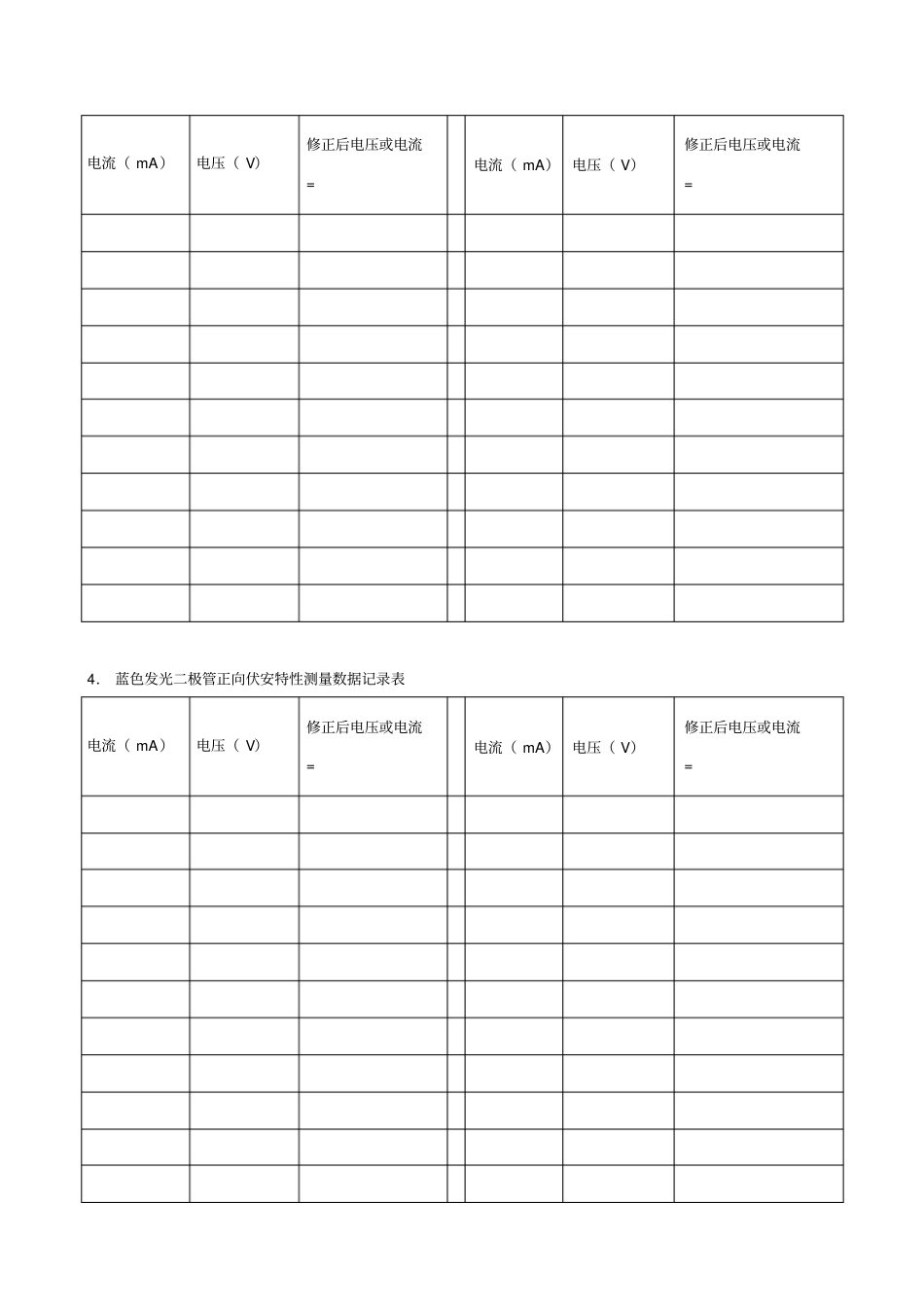

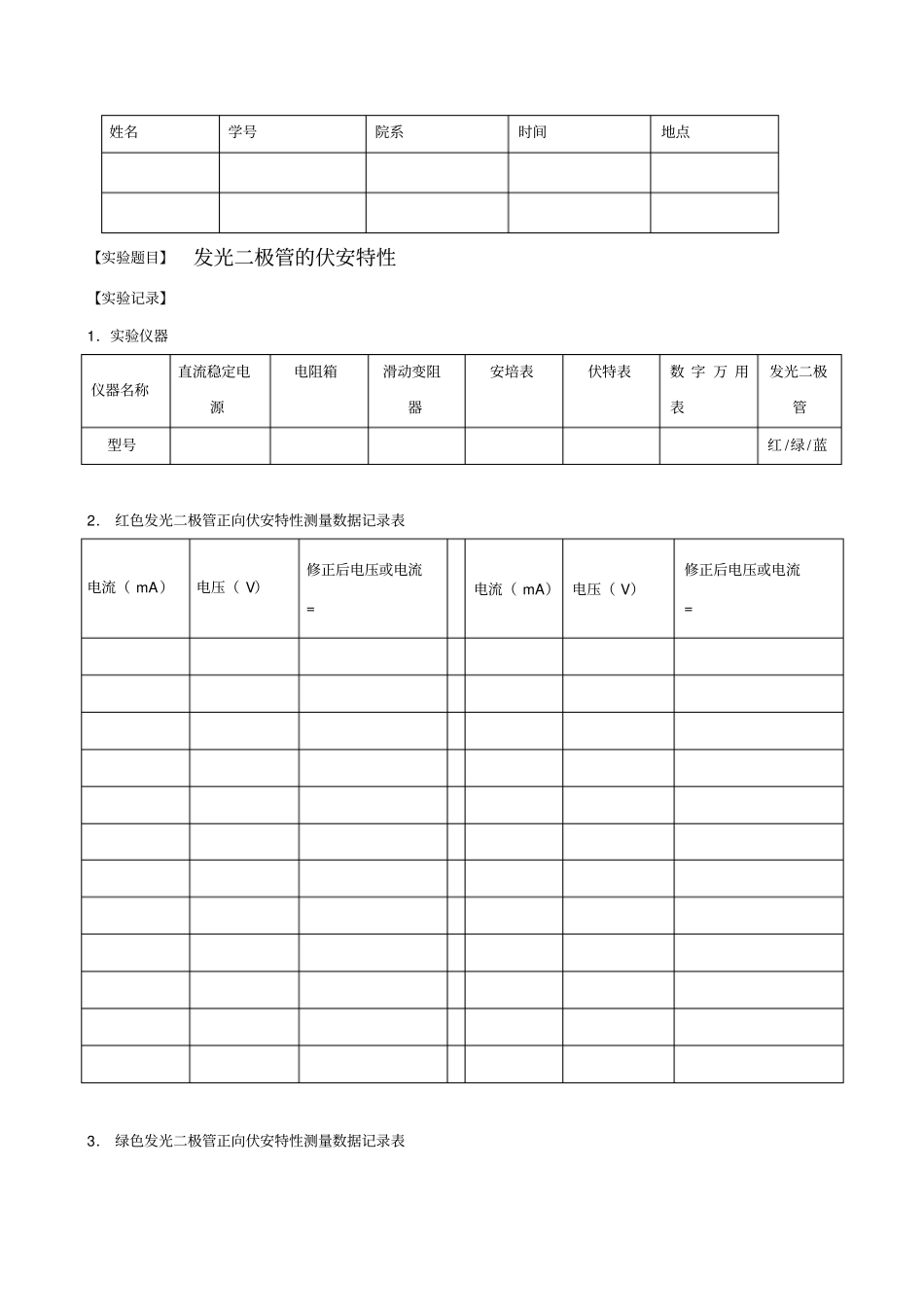

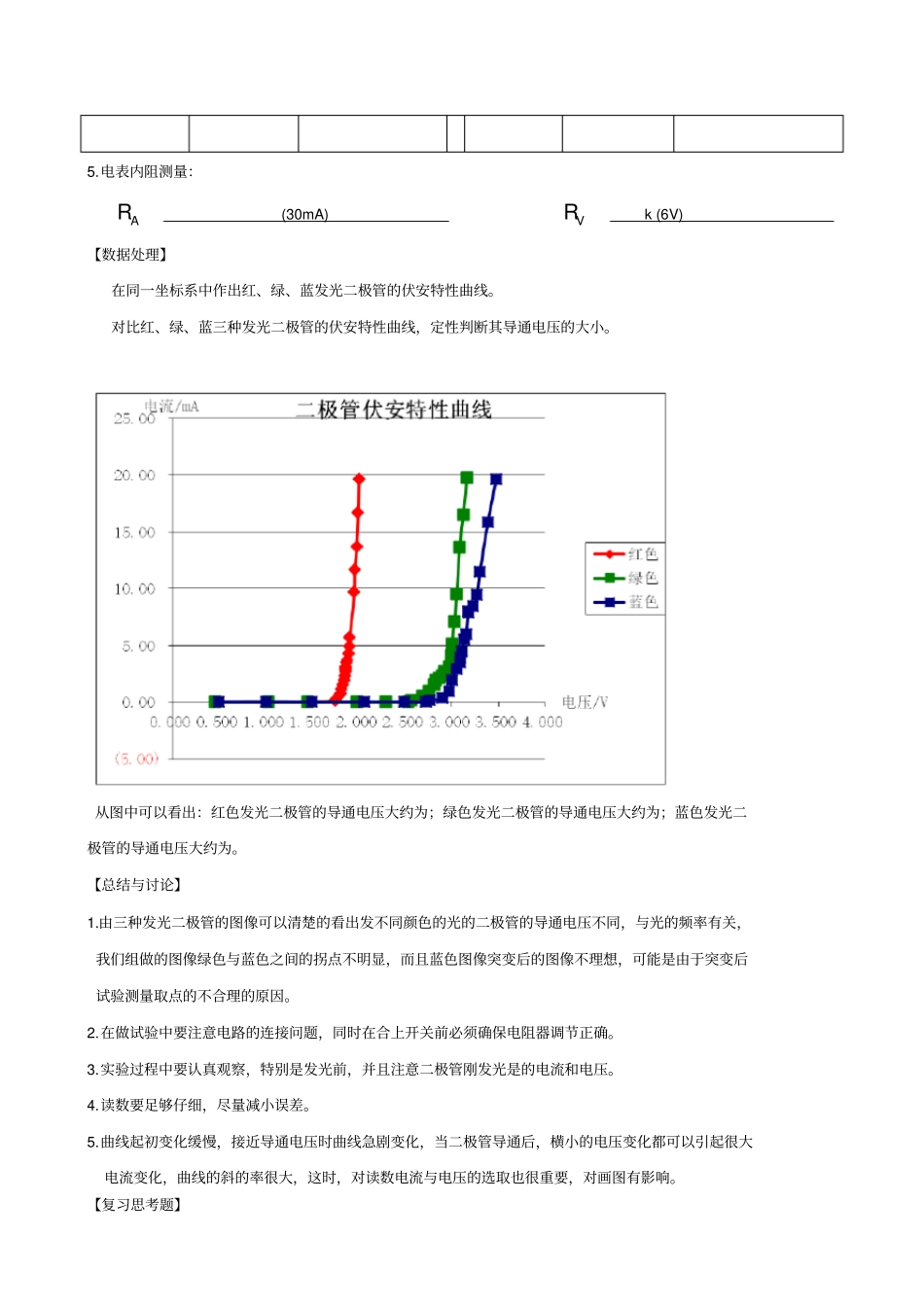

姓名学号院系时间地点【实验题目】发光二极管的伏安特性【实验记录】1．实验仪器仪器名称直流稳定电源电阻箱滑动变阻器安培表伏特表数 字 万 用表发光二极管型号红 /绿/蓝2． 红色发光二极管正向伏安特性测量数据记录表电流（ mA）电压（ V）修正后电压或电流=电流（ mA）电压（ V）修正后电压或电流=3． 绿色发光二极管正向伏安特性测量数据记录表电流（ mA）电压（ V）修正后电压或电流=电流（ mA）电压（ V）修正后电压或电流=4． 蓝色发光二极管正向伏安特性测量数据记录表电流（ mA）电压（ V）修正后电压或电流=电流（ mA）电压（ V）修正后电压或电流=5.电表内阻测量：AR(30mA) VRk (6V) 【数据处理】在同一坐标系中作出红、绿、蓝发光二极管的伏安特性曲线。对比红、绿、蓝三种发光二极管的伏安特性曲线，定性判断其导通电压的大小。从图中可以看出：红色发光二极管的导通电压大约为；绿色发光二极管的导通电压大约为；蓝色发光二极管的导通电压大约为。【总结与讨论】1.由三种发光二极管的图像可以清楚的看出发不同颜色的光的二极管的导通电压不同，与光的频率有关，我们组做的图像绿色与蓝色之间的拐点不明显，而且蓝色图像突变后的图像不理想，可能是由于突变后试验测量取点的不合理的原因。2.在做试验中要注意电路的连接问题，同时在合上开关前必须确保电阻器调节正确。3.实验过程中要认真观察，特别是发光前，并且注意二极管刚发光是的电流和电压。4.读数要足够仔细，尽量减小误差。5.曲线起初变化缓慢，接近导通电压时曲线急剧变化，当二极管导通后，横小的电压变化都可以引起很大电流变化，曲线的斜的率很大，这时，对读数电流与电压的选取也很重要，对画图有影响。【复习思考题】发光二极管有哪些应用试举一两例并介绍其工作原理。答：发光二极管又称LED。目前主要应用在LED显示屏、 节能灯、 交通信号灯、 汽车用灯、 液晶屏背光源、灯饰、照明光源。LED灯的工作原理：它是 半导体二极管 的一种，可以把电能转化成光能 。发光 二极管 与普通二极LED芯片的发展管一样是由一个PN结组成，也具有 单向导电性 。当给发光二极管加上正向电压 后，从 P 区注入到 N区的 空穴 和由 N 区注入到 P 区的电子，在PN结附近数微米内分别与N 区的电子和P 区的空穴复合，产生自发辐射的荧光。不同的半导体材料 中电子和空穴所处的能量状态不同。当电子和空穴复合时释放出的能量多少不同，释放出的能...
