试验智能温度变送器

试验智能温度变送器_第1页
1/13

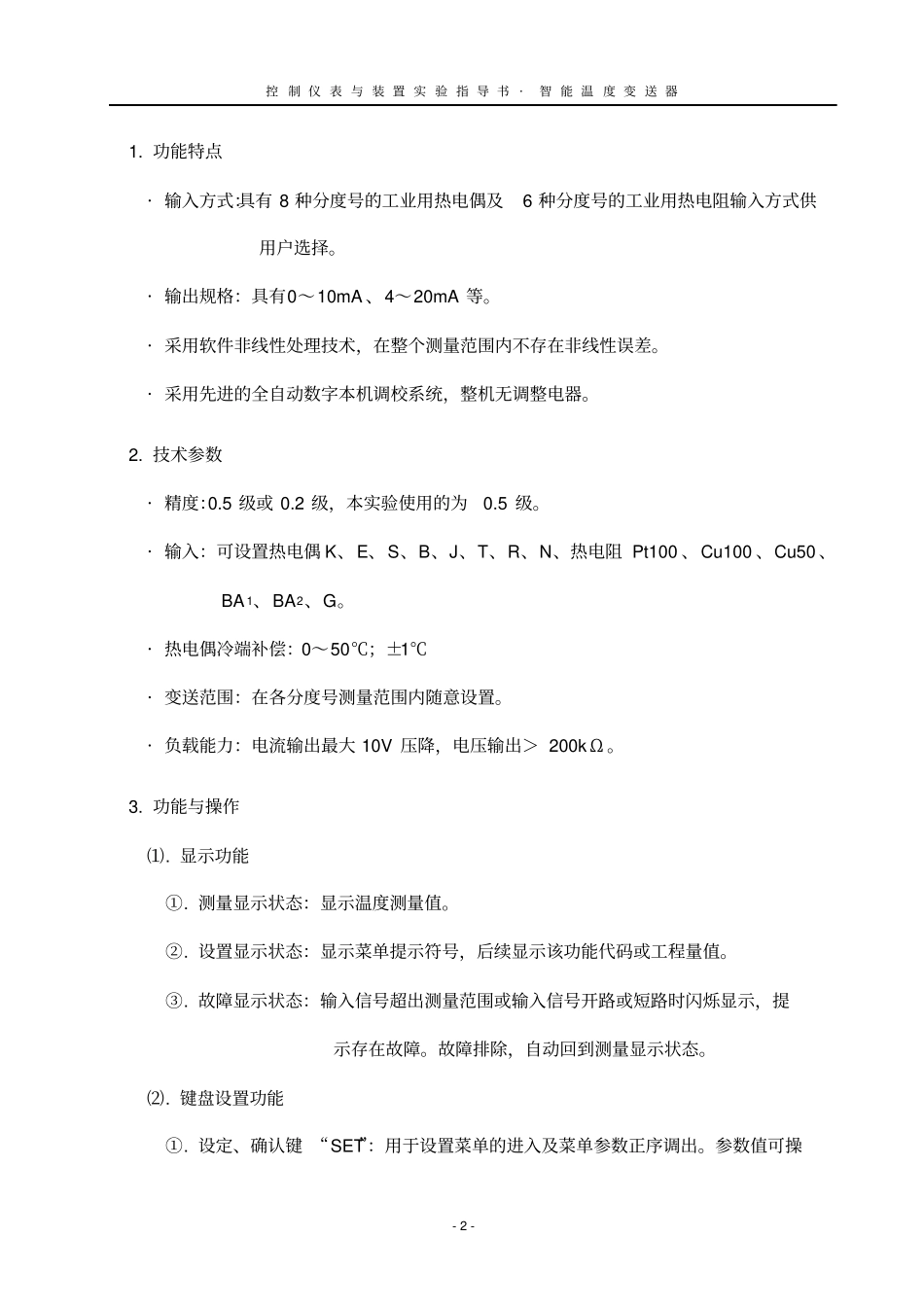

试验智能温度变送器_第2页
2/13
试验智能温度变送器_第3页
3/13
控 制 仪 表 与 装 置 实 验 指 导 书 ·智 能 温 度 变 送 器- 1 - 实验四、智能温度变送器一、实验目的1. 掌握智能温度变送器与感温元件的配套使用方法。2. 了解智能温度变送器相关参数的意义与设定方法。3. 正确使用 DBWQ 智能温度变送器。二、实验设备1. 智能温度变送器一台: DBWQ ,0.5 级。2. 电阻箱一只: ZX32 ,0.05 级,用于模拟热电阻测温。3. 直流 mV 信号发生器一台: 0.05 级,用于模拟热电偶测温。三、DBWQ 智能温度变送器简介温度变送器可以与各种热电偶、热电阻配套测温,将温度信号在测量变送范围内转换成 0~10mA DC 或 4~20mA DC 标准信号,作为显示、记录仪表或调节器的输入信号,实现对温度的现实记录或自动控制。模拟式温度变送器有热电偶温度变送器、热电阻温度变送器、直流毫伏变送器(直流毫伏转换器)三个品种,又有四线制与两线制之分。每一个品种有多种规格,功能单一。随着计算机技术、通信技术的发展,单片机在仪器仪表中得到广泛应用。智能温度变送器以微处理器为基础,它由硬件和软件两大部分组成,具有一定程度的智能化。本实验中使用的 DBWQ 四线制智能温度变送器 (交流供电),可以与各种分度号的热电阻、热电偶配接, 显示实时温度, 可以根据实际需要改变测量变送范围输出4~20mA DC 标准信号。如果选择通讯组件, 可以与上位机实时通讯, 输出模数混合信号或全数字信号。与模拟式温度变送器相比具有功能强、精度高、稳定性好、 性能可靠、 操作方便等优点。控 制 仪 表 与 装 置 实 验 指 导 书 ·智 能 温 度 变 送 器- 2 - 1. 功能特点· 输入方式:具有 8 种分度号的工业用热电偶及6 种分度号的工业用热电阻输入方式供用户选择。· 输出规格:具有0~10mA 、4~20mA 等。· 采用软件非线性处理技术,在整个测量范围内不存在非线性误差。· 采用先进的全自动数字本机调校系统,整机无调整电器。2. 技术参数· 精度:0.5 级或 0.2 级,本实验使用的为0.5 级。· 输入:可设置热电偶 K、E、S、B、J、T、R、N、热电阻 Pt100 、Cu100 、Cu50 、BA 1、BA2、G。· 热电偶冷端补偿:0~50℃;±1℃· 变送范围:在各分度号测量范围内随意设置。· 负载能力:电流输出最大 10V 压降,电压输出> 200k Ω 。3. 功能与操作⑴. 显示功能①. 测量显示状态:显示温度测量值。②. 设置显示状态...
