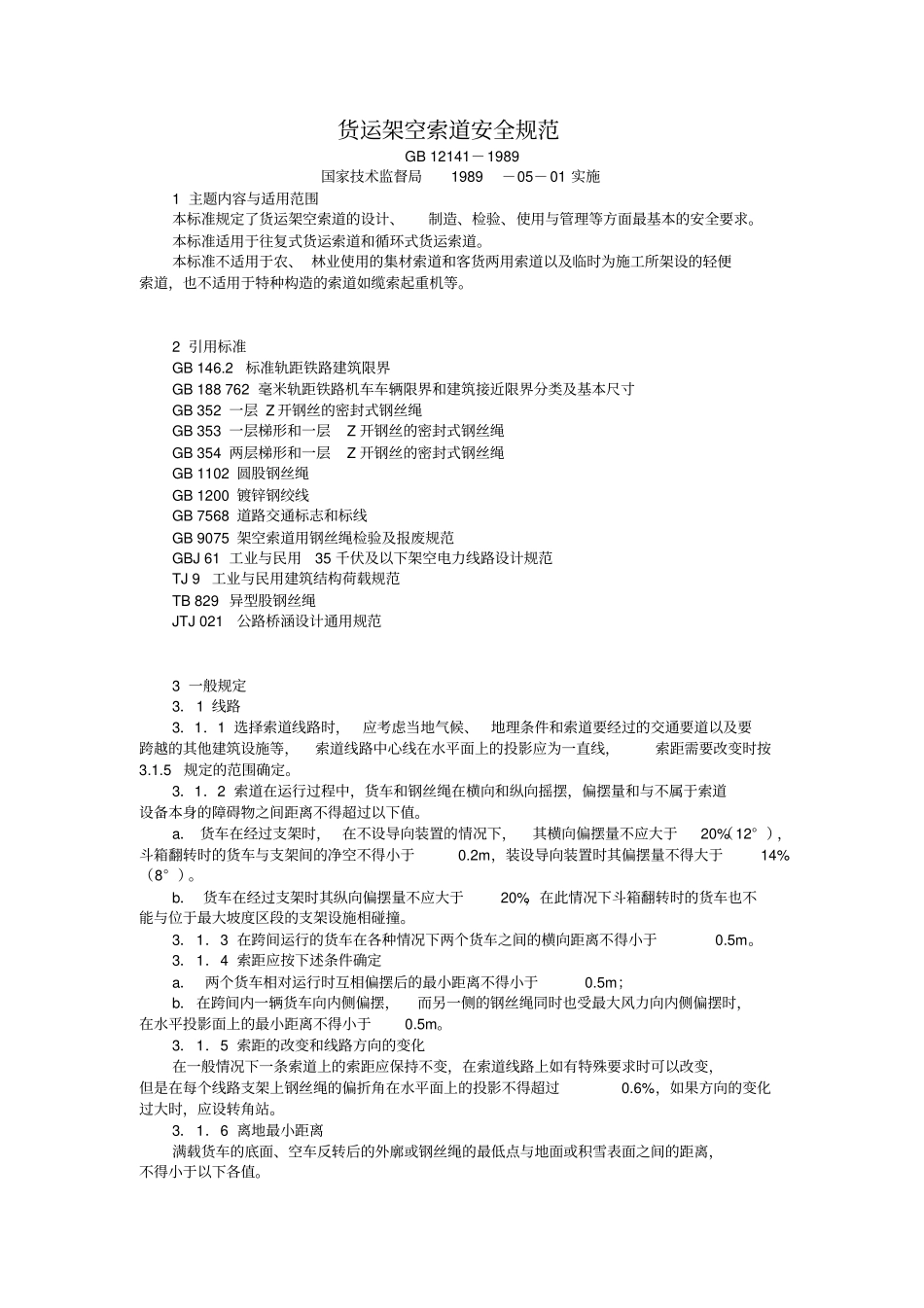

货运架空索道安全规范

货运架空索道安全规范GB 12141－1989 国家技术监督局 1989－05－01 实施1 主题内容与适用范围本标准规定了货运架空索道的设计、制造、检验、使用与管理等方面最基本的安全要求。本标准适用于往复式货运索道和循环式货运索道。本标准不适用于农、 林业使用的集材索道和客货两用索道以及临时为施工所架设的轻便索道，也不适用于特种构造的索道如缆索起重机等。2 引用标准GB 146.2 标准轨距铁路建筑限界GB 188 762 毫米轨距铁路机车车辆限界和建筑接近限界分类及基本尺寸GB 352 一层 Z 开钢丝的密封式钢丝绳GB 353 一层梯形和一层Z 开钢丝的密封式钢丝绳GB 354 两层梯形和一层Z 开钢丝的密封式钢丝绳GB 1102 圆股钢丝绳GB 1200 镀锌钢绞线GB 7568 道路交通标志和标线GB 9075 架空索道用钢丝绳检验及报废规范GBJ 61 工业与民用35 千伏及以下架空电力线路设计规范TJ 9 工业与民用建筑结构荷载规范TB 829 异型股钢丝绳JTJ 021 公路桥涵设计通用规范3 一般规定3．1 线路3．1．1 选择索道线路时，应考虑当地气候、地理条件和索道要经过的交通要道以及要跨越的其他建筑设施等，索道线路中心线在水平面上的投影应为一直线，索距需要改变时按3.1.5规定的范围确定。3．1．2 索道在运行过程中，货车和钢丝绳在横向和纵向摇摆，偏摆量和与不属于索道设备本身的障碍物之间距离不得超过以下值。a． 货车在经过支架时， 在不设导向装置的情况下，其横向偏摆量不应大于20%（12° ），斗箱翻转时的货车与支架间的净空不得小于0.2m，装设导向装置时其偏摆量不得大于14%（8° ）。b． 货车在经过支架时其纵向偏摆量不应大于20%，在此情况下斗箱翻转时的货车也不能与位于最大坡度区段的支架设施相碰撞。3．1．3 在跨间运行的货车在各种情况下两个货车之间的横向距离不得小于0.5m。3．1．4 索距应按下述条件确定a． 两个货车相对运行时互相偏摆后的最小距离不得小于0.5m；b．在跨间内一辆货车向内侧偏摆，而另一侧的钢丝绳同时也受最大风力向内侧偏摆时，在水平投影面上的最小距离不得小于0.5m。3．1．5 索距的改变和线路方向的变化在一般情况下一条索道上的索距应保持不变，在索道线路上如有特殊要求时可以改变，但是在每个线路支架上钢丝绳的偏折角在水平面上的投影不得超过0.6%，如果方向的变化过大时，应设转角站。3．1．6 离地最小距离满载货车的底面、空车反转后的外廓或钢丝绳的最低点与地面或积雪表面之间的...
