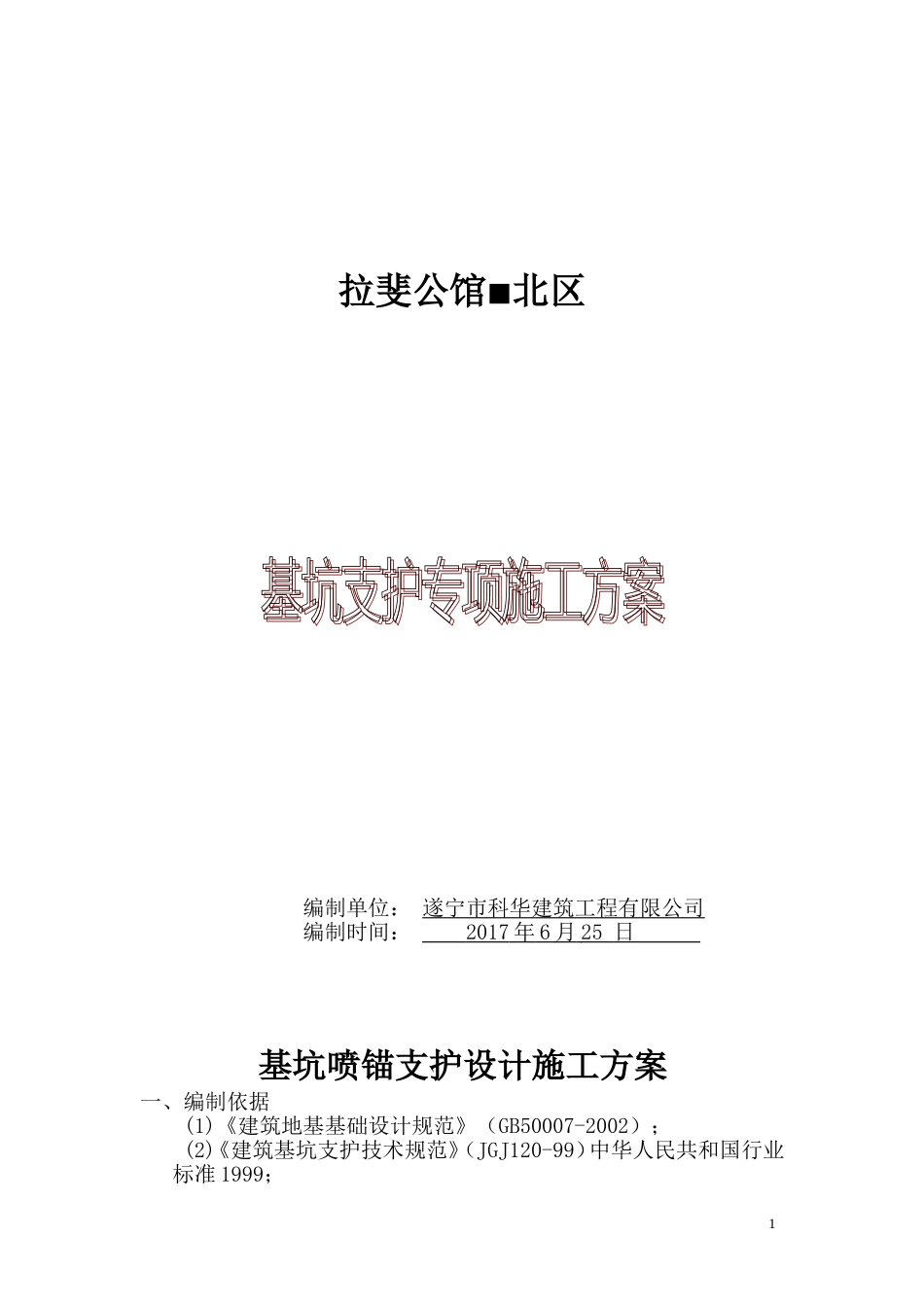

拉斐公馆▪北区编制单位：遂宁市科华建筑工程有限公司编制时间：2017年6月25日基坑喷锚支护设计施工方案一、编制依据(1)《建筑地基基础设计规范》（GB50007-2002）；(2)《建筑基坑支护技术规范》（JGJ120-99）中华人民共和国行业标准1999；1(3)《建筑基坑工程技术规范》（YB9258-97）中华人民共和国行业标准1998；(4)《土层锚杆设计与施工规范》（CECS22：90）中国工程建设标准化协会标准1997；(5)《深基坑支护设计与施工》；(6)《混凝土结构设计规范》GBJ10-89中国建筑工业出版社(7)《基坑土钉支护技术规程》(CECS96:97)中国工程建设标准化协会标准1997；(8)《施工总平面图及基础结构平面布置图》(9)《岩土工程勘察报告》二、工程概况拟建的银河路西侧，明霞路北侧棚户区改造工程：1#楼、2#楼、3#楼及附属商业楼地下车库工程开挖后的基坑面积约39533平方米，开挖平均深度10米（电梯井、集水坑等局部除外）。本工程由遂宁凯达房地产开发有限公司投资建设，遂宁科华建司组织施工。三、基坑支护设计方案选择3.1基坑支护设计原则建筑基坑支护设计的原则是“技术先进、经济合理、安全可靠”，从而确保地下结构施工期间基坑边坡稳定、基坑周围建筑物、道路及地下设施安全。基坑支护设计与施工，综合考虑工程地质与水文地质条件、基坑开挖深度、周边环境、基坑周边荷载等因素，因地制宜、合理设计、精心施工、严格监测。3.2基坑支护结构选型对比根据规范中支护结构选型、场地周边地下地上情况、我公司多年的类似工程经验及周边新建高层建筑的经历，在总结类似基坑工程成功的经验和失败教训的基础上，进行基坑支护方案的选型设计。本工程根据地层情况、场地周边场地情况、管线情况等，基坑采用喷锚（土钉墙）支护体系。3.3基坑支护设计3.3.1喷锚支护的可行性从地勘报告可以看出，构成边坡的土主要为人工填土、粉土、粉砂及卵石。拟建场地内地形较平坦，无不良地质作用，为稳定场地处于空旷地带，可采取放坡方式开挖，需对基坑边壁采取有效的支挡措施，根据遂宁地区和成都地区已完成的大量基坑工程的经验，本工程可采用喷锚的方式进行支护。目前常用的基坑支护方案有：喷锚（土钉墙）支护、深层水泥搅拌桩支护、拉森钢板桩支护。根据实际现场土质情况，并结合经济、工期等因素，本工程基坑护壁采用喷锚（土钉墙）支护施工。3.3.2设计依据和设计理论（1）本工程地勘资料、基坑施工参数、基坑四周环境资料（2）《锚杆喷射砼支护技术规范》（GB50086-2001）2（3）《建筑基坑支护基础规程》JGJ120-99（4）《基坑土钉支护技术规范》（CECS96：97）（5）《钢筋焊接及验收规程》（GFG18-96）（6）《土层锚杆设计与施工规范》（CECS22：：90）（7）《建筑基坑工程技术规范》（YB9258-97）（8）喷锚支护设计理论采用：①喷射砼→钢筋网→锚杆支护土壁设计计算方法，考虑支护与土体联合作用，并以注浆土钉设计作为参考后加以综合；②工程类比法：根据我公司实际项目设计施工实例类比；③信息反馈法：根据现场施工实测位移值（即时监控）对本方案设计进行修正。四、施工工艺1、土钉墙施工与土方开挖工艺关系：基坑土方分层分段开挖，挖好一层（段）就做一层（段）土钉墙围护，上层土钉墙完成前不得进行下层土方开挖。尽量减少基坑原土壁裸露的时间。基坑原土壁裸露有可能出现以下三种情况：（1）人工修坡后边坡稳定（2）人工修坡后边坡基本稳定，局部有坍塌现象（3）土方开挖产生坍塌若出现土方坍塌，立即停止开挖，小面各坍塌采用人工修补，若大面积坍塌则立即采取用挖土机复回土，待设计、业主、监理、施工单位制定出可行方案后再继续开挖。土钉墙是段流水作业，每个作业施工延段长20米左右，依次呈梯形推进。根据基坑底设计标高与原始场地标高,本基坑开挖深度平均4.8米，固本基坑土方开挖分三层（1.6米/每层）2、土钉墙主要项目施工方法（1）施工顺序根据土方开挖,随时跟进（2）放坡、修坡基坑按1：0.4放坡，若遇阴雨天气，边坡放坡适当放大；对开挖后的边坡段，用铲锹进行切削清坡；施工人员跟班与挖土机配合作业（3）锚钉制作、施打锚钉：采用Ф48钢管制成，入土长度6M(外围相对永久性的壁坡)用风...
