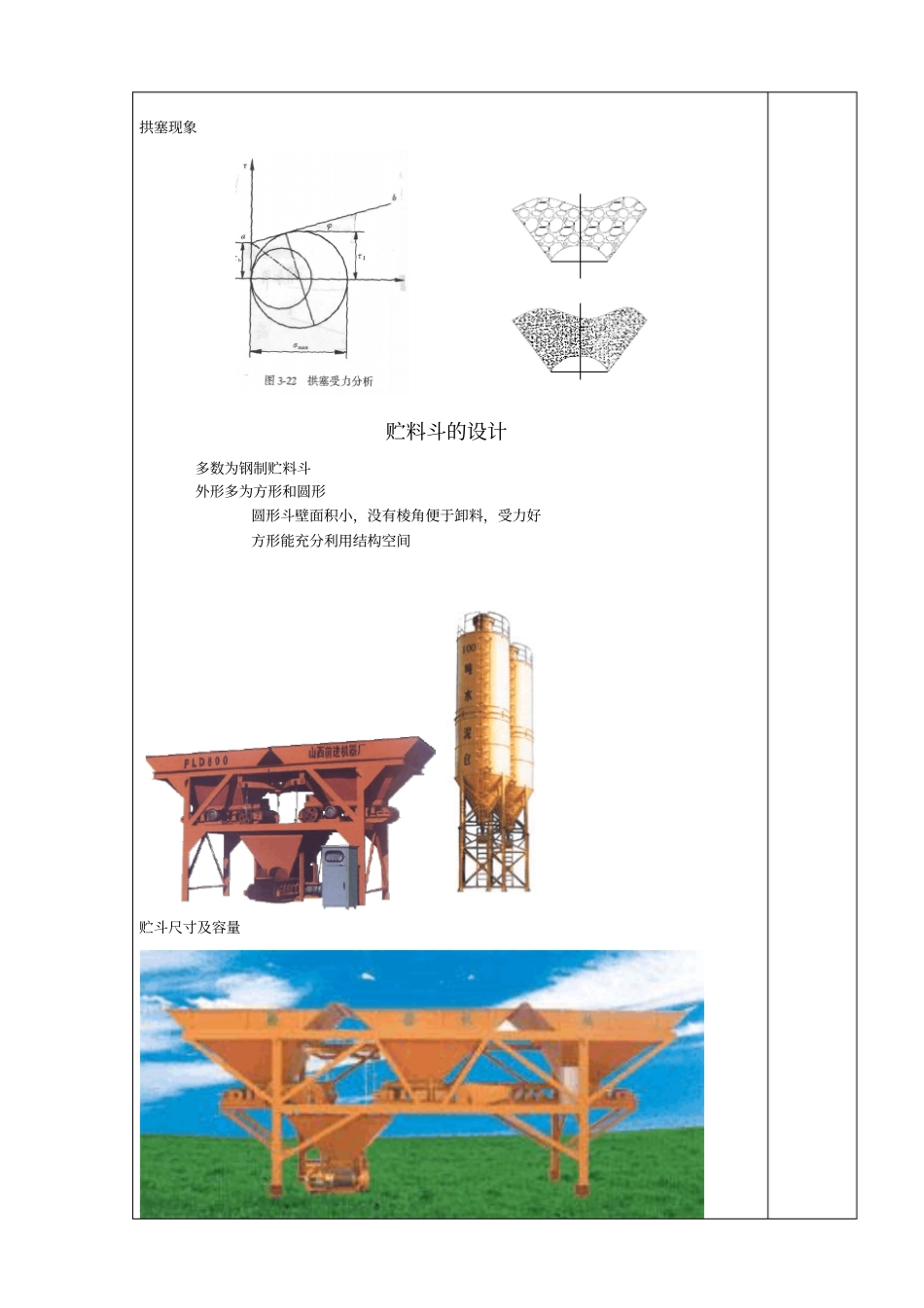

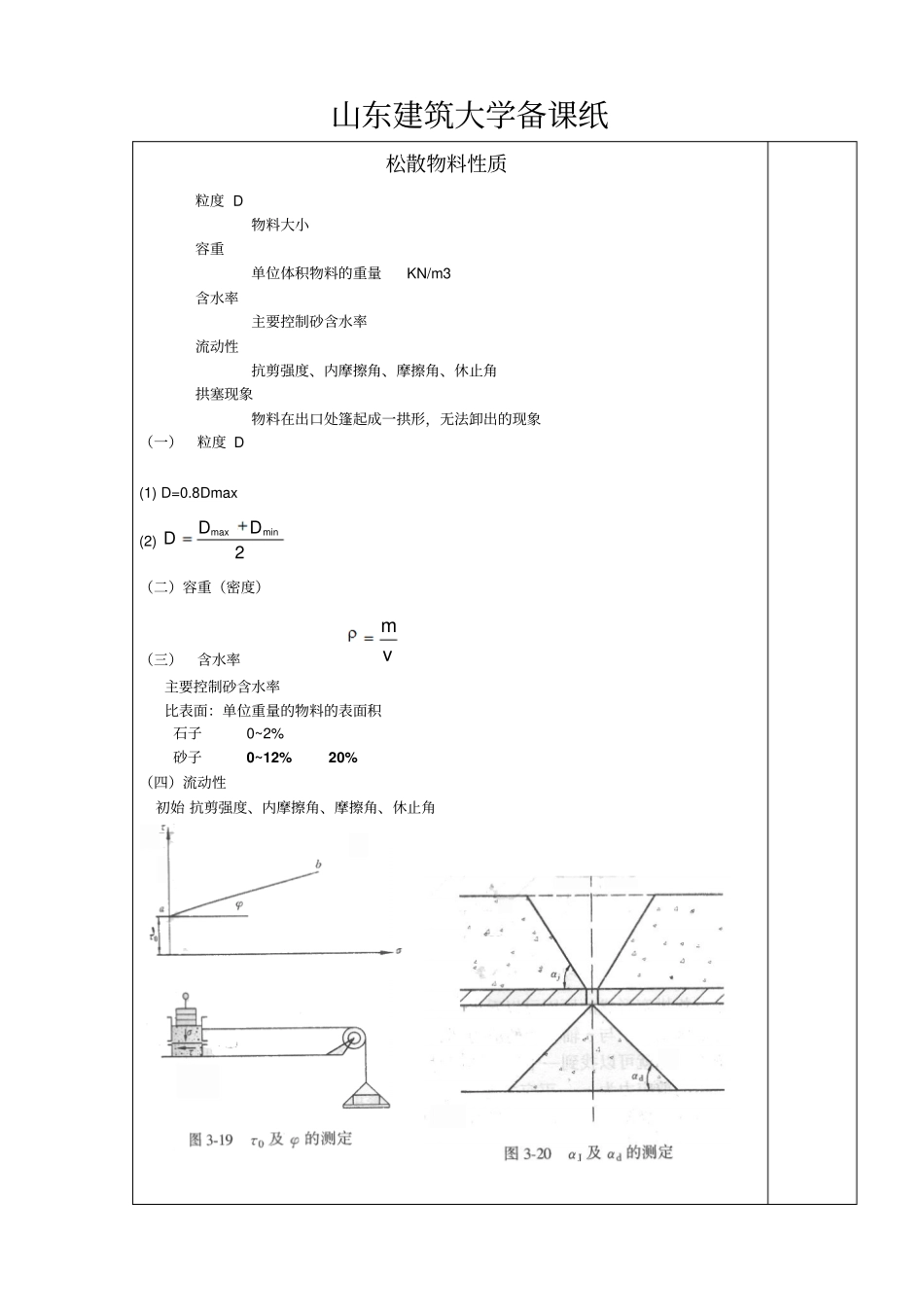

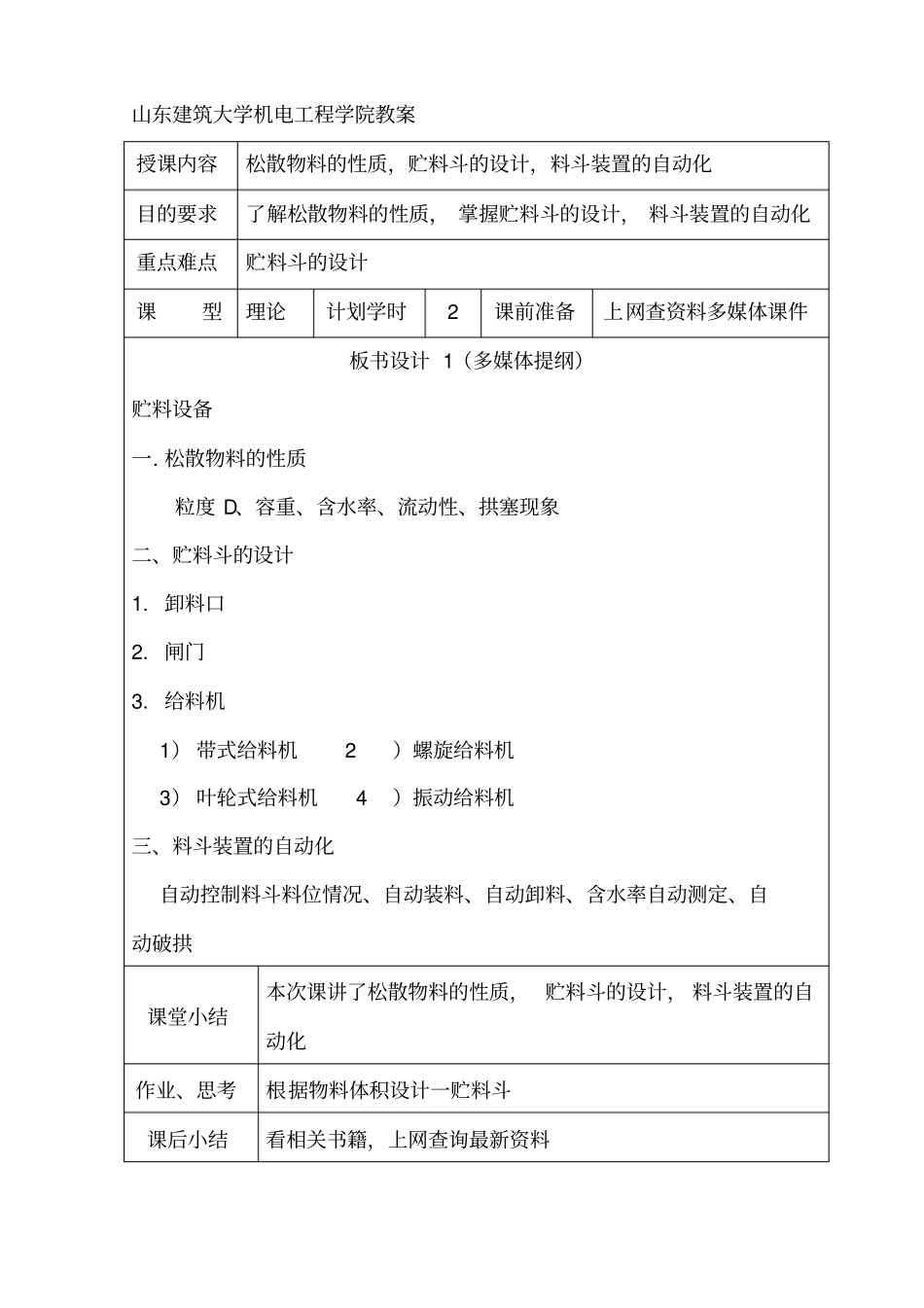

山东建筑大学机电工程学院教案授课内容松散物料的性质，贮料斗的设计，料斗装置的自动化目的要求了解松散物料的性质， 掌握贮料斗的设计， 料斗装置的自动化重点难点贮料斗的设计课型理论计划学时2 课前准备上网查资料多媒体课件板书设计 1（多媒体提纲）贮料设备一. 松散物料的性质粒度 D、容重、含水率、流动性、拱塞现象二、贮料斗的设计1. 卸料口2. 闸门3. 给料机1） 带式给料机 2）螺旋给料机3） 叶轮式给料机 4）振动给料机三、料斗装置的自动化自动控制料斗料位情况、自动装料、自动卸料、含水率自动测定、自动破拱课堂小结本次课讲了松散物料的性质， 贮料斗的设计， 料斗装置的自动化作业、思考根据物料体积设计一贮料斗课后小结看相关书籍，上网查询最新资料山东建筑大学备课纸松散物料性质粒度 D物料大小容重单位体积物料的重量KN/m3含水率主要控制砂含水率流动性抗剪强度、内摩擦角、摩擦角、休止角拱塞现象物料在出口处篷起成一拱形，无法卸出的现象（一）粒度 D (1) D=0.8Dmax (2)（二）容重（密度）（三）含水率主要控制砂含水率比表面：单位重量的物料的表面积石子0~2% 砂子0~12% 20% （四）流动性初始 抗剪强度、内摩擦角、摩擦角、休止角2minmaxDDDvm拱塞现象贮料斗的设计多数为钢制贮料斗外形多为方形和圆形圆形斗壁面积小，没有棱角便于卸料，受力好方形能充分利用结构空间贮斗尺寸及容量柱体部分的平面尺寸及高度根据贮料量 确定底部锥体要求贮料沿锥体滑下不滞留锥体各方向锥底角不同体积卸料口卸料口尺寸根据卸料能力确定料流速度根据卸料口位置和卸料口与极限水力半径关系确定设计卸料口尺寸应考虑拱塞现象卸料口处一般装有闸门、给料机等设备22(5 ~ 10)2(5 ~ 10)oioi圆形方形21213VhAVhAB圆形方形dtgeAh)2(3600QV20(45)2oksRtg闸门作用控制贮料斗卸料口的开启和关闭构造简单、卸料能力大、不易控制料流分类扇形闸门手动式、气动式、电动式弧形门、反弧形门sin1sin1m)msincos(22111fmRfmRfGfTTRRpssc或给料机卸料均匀、连续体积定量分类带式给料机螺旋给料机叶轮式给料机振动给料机（一）带式给料机结构特点a)无级变速b)平皮带 +侧挡板c)调节闸板可调节料层厚度或改变皮带速度调节给料量d)皮带支撑有托辊支撑与钢板支撑两种生产率（二）螺旋给料机特点封闭的给料系统通过调节螺旋机主轴转速调节给料量靠近出口处增大螺距可防止阻塞叶片磨损大生产率（三）叶轮式给料机特点3600QDhViisnDQ460...
