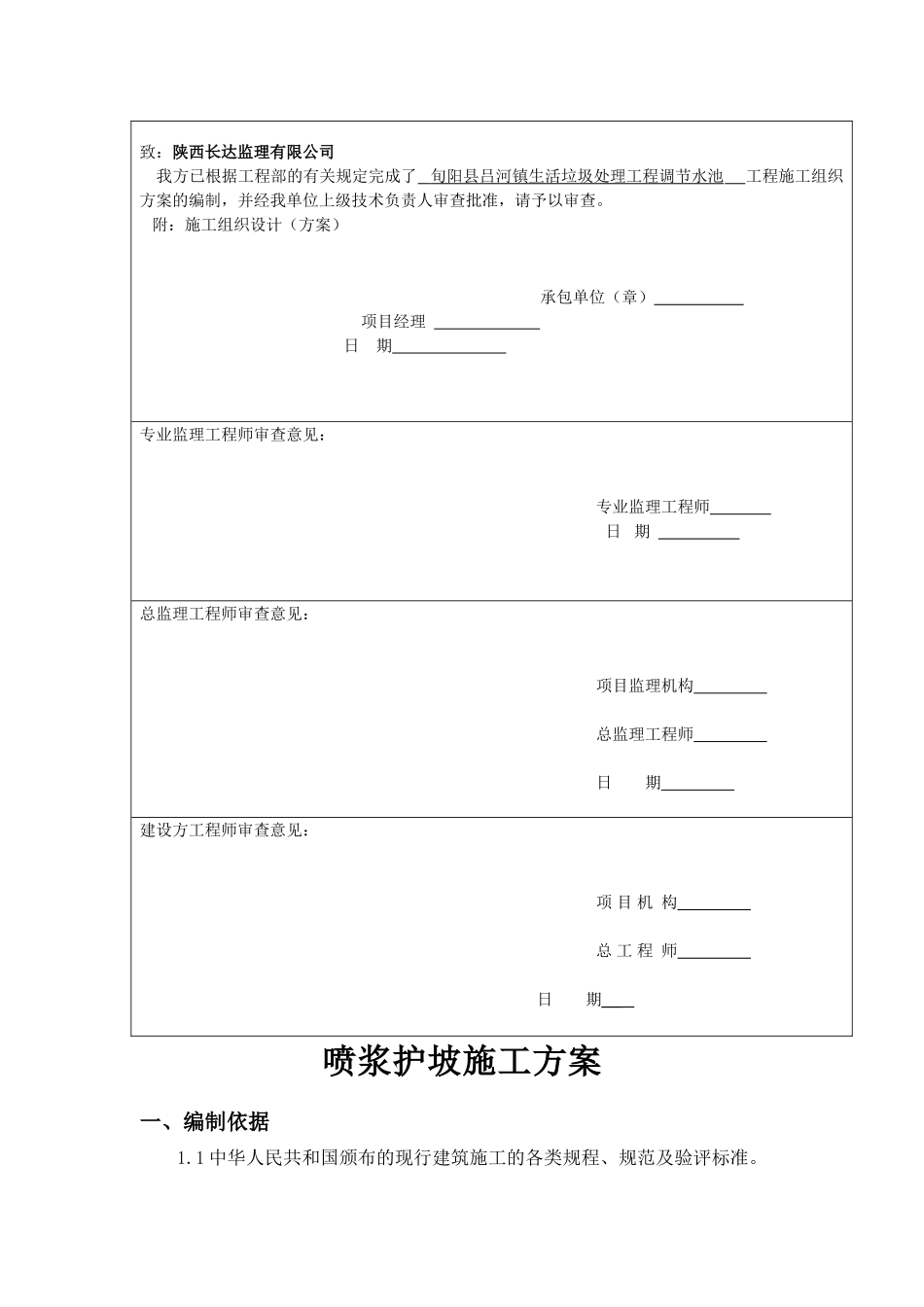

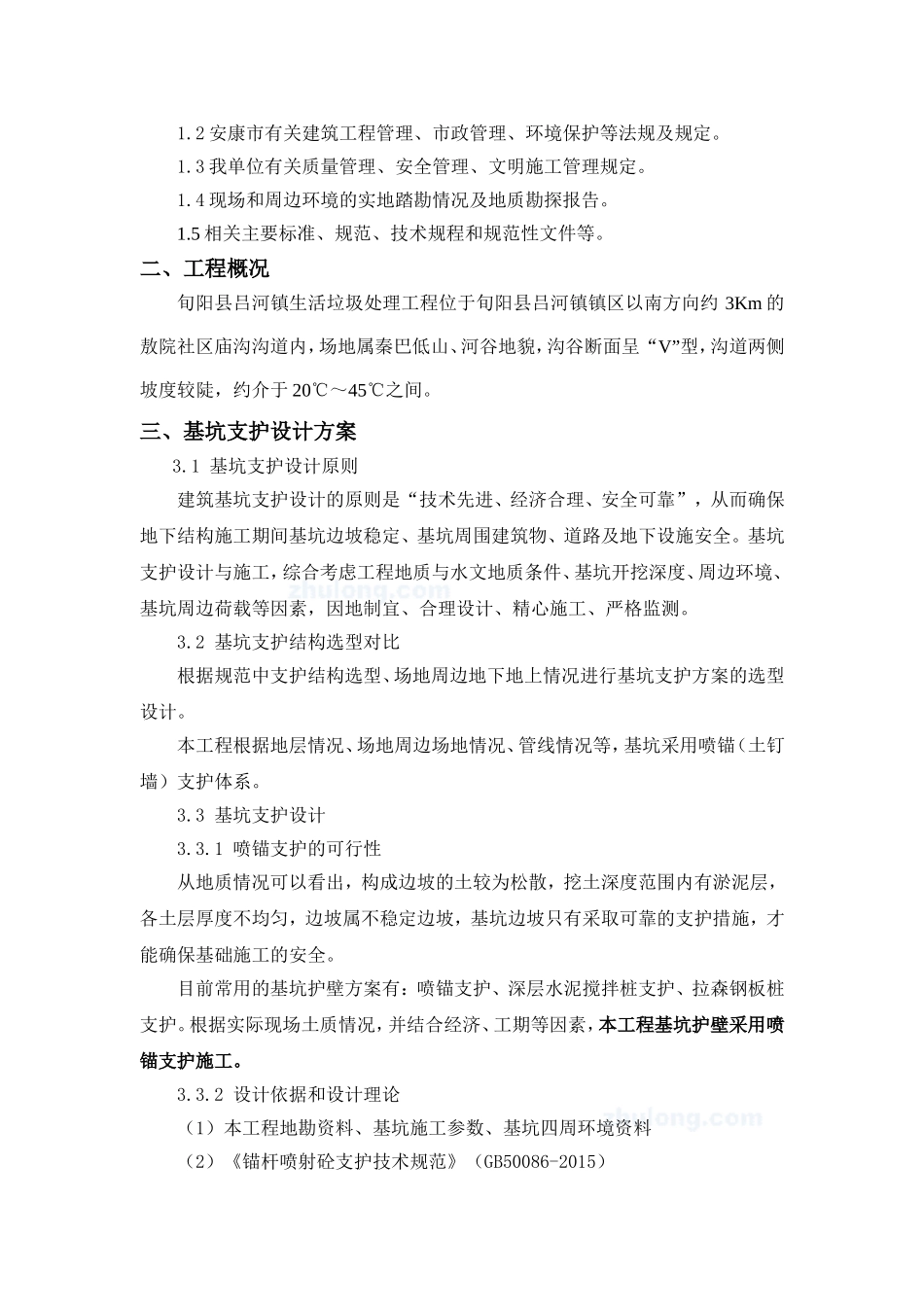

旬阳县吕河镇生活垃圾处理工程调节池基坑喷浆护壁施工专项方案编制单位：编制人：编制日期：年月日施工组织方案报审表工程名称：旬阳县吕河镇生活垃圾处理工程编号：致：陕西长达监理有限公司我方已根据工程部的有关规定完成了旬阳县吕河镇生活垃圾处理工程调节水池工程施工组织方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期建设方工程师审查意见：项目机构总工程师日期喷浆护坡施工方案一、编制依据1.1中华人民共和国颁布的现行建筑施工的各类规程、规范及验评标准。1.2安康市有关建筑工程管理、市政管理、环境保护等法规及规定。1.3我单位有关质量管理、安全管理、文明施工管理规定。1.4现场和周边环境的实地踏勘情况及地质勘探报告。1.5相关主要标准、规范、技术规程和规范性文件等。二、工程概况旬阳县吕河镇生活垃圾处理工程位于旬阳县吕河镇镇区以南方向约3Km的敖院社区庙沟沟道内，场地属秦巴低山、河谷地貌，沟谷断面呈“V”型，沟道两侧坡度较陡，约介于20℃～45℃之间。三、基坑支护设计方案3.1基坑支护设计原则建筑基坑支护设计的原则是“技术先进、经济合理、安全可靠”，从而确保地下结构施工期间基坑边坡稳定、基坑周围建筑物、道路及地下设施安全。基坑支护设计与施工，综合考虑工程地质与水文地质条件、基坑开挖深度、周边环境、基坑周边荷载等因素，因地制宜、合理设计、精心施工、严格监测。3.2基坑支护结构选型对比根据规范中支护结构选型、场地周边地下地上情况进行基坑支护方案的选型设计。本工程根据地层情况、场地周边场地情况、管线情况等，基坑采用喷锚（土钉墙）支护体系。3.3基坑支护设计3.3.1喷锚支护的可行性从地质情况可以看出，构成边坡的土较为松散，挖土深度范围内有淤泥层，各土层厚度不均匀，边坡属不稳定边坡，基坑边坡只有采取可靠的支护措施，才能确保基础施工的安全。目前常用的基坑护壁方案有：喷锚支护、深层水泥搅拌桩支护、拉森钢板桩支护。根据实际现场土质情况，并结合经济、工期等因素，本工程基坑护壁采用喷锚支护施工。3.3.2设计依据和设计理论（1）本工程地勘资料、基坑施工参数、基坑四周环境资料（2）《锚杆喷射砼支护技术规范》（GB50086-2015）（3）《建筑基坑支护基础规程》JGJ120-99（4）《基坑土钉支护技术规范》（CECS96：97）（5）《钢筋焊接及验收规程》（GFG18-96）（6）《土层锚杆设计与施工规范》（CECS22：：90）（7）《建筑基坑工程技术规范》（YB9258-97）（8）喷锚支护设计理论采用：①喷射砼→钢筋网→锚杆支护土壁设计计算方法，考虑支护与土体联合作用，并以注浆土钉设计作为参考后加以综合；②工程类比法：根据我公司在潍坊地区的实际项目设计施工实例类比；③信息反馈法：根据现场施工实测位移值（即时监控）对本方案设计进行修正。四、施工资源配置1、材料主要材料：原材料：32.5号水泥、碎石<小石子>、中粗砂，φ4钢筋。以上材料数量C20喷浆、C20细石砼、水灰比0.5的水泥浆原材料由工程部根据实验配合比计算，C20喷浆厚度100mm，为网片用的φ4筋。2、网片制作安装埋设控制喷射混凝土厚度的标志（喷射混凝土厚度为10cm），铺设φ4双向钢筋网，网格间距20×20cm。五、钢筋现场绑扎操作工艺：1、将预留钢筋调直理顺，并将表面砂浆等杂物清理干净。先立2～4根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。2、钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。纵向钢筋的最小保护层厚度。钢筋网片控制在混泥土的中上层，以防止混泥土表面开裂。3、钢筋绑扎。全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。4、为控制墙体钢筋保护层厚度，宜采用钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mm左右。5、水平分布钢筋的搭接长度不应小于200mm。同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头...
