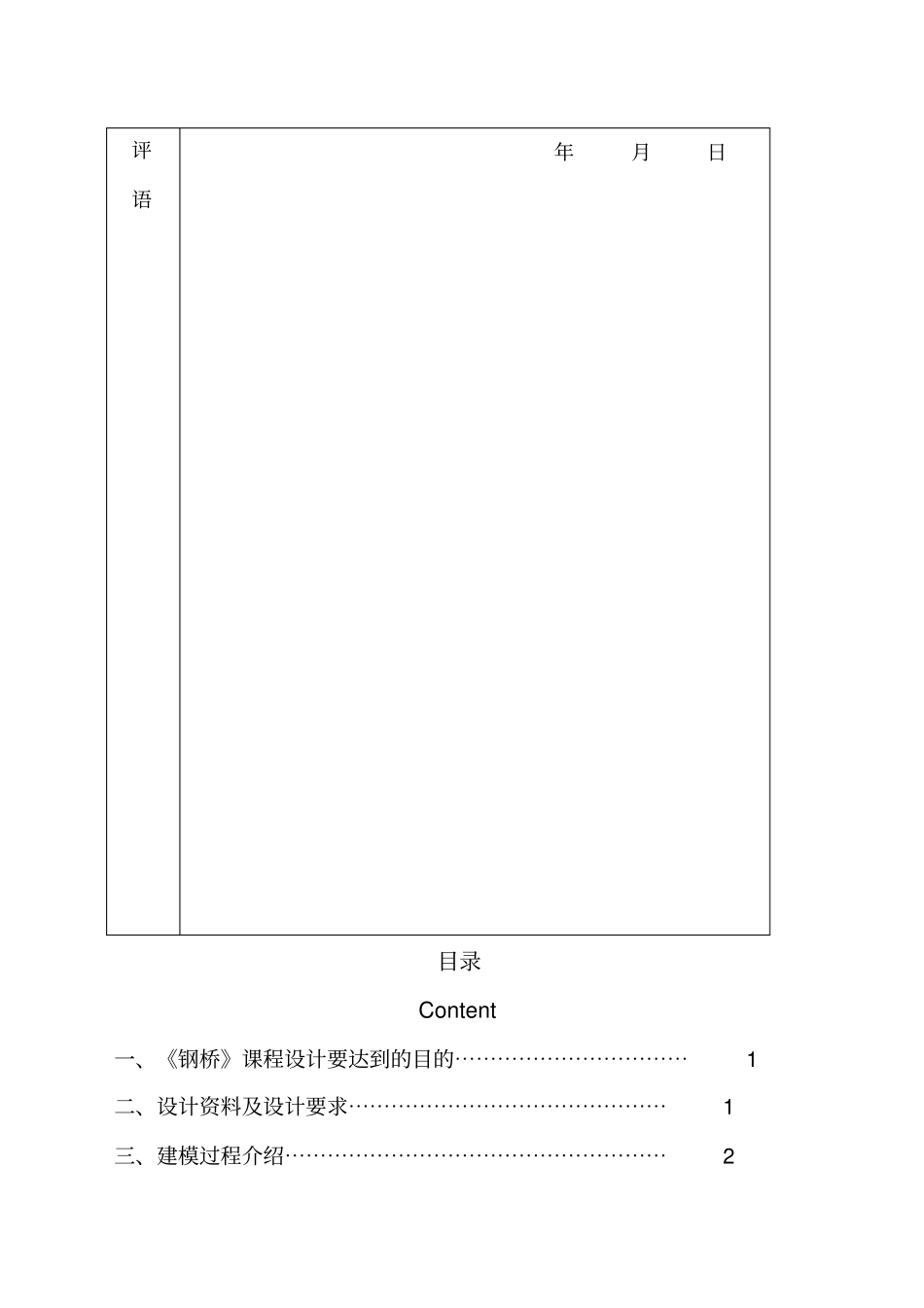

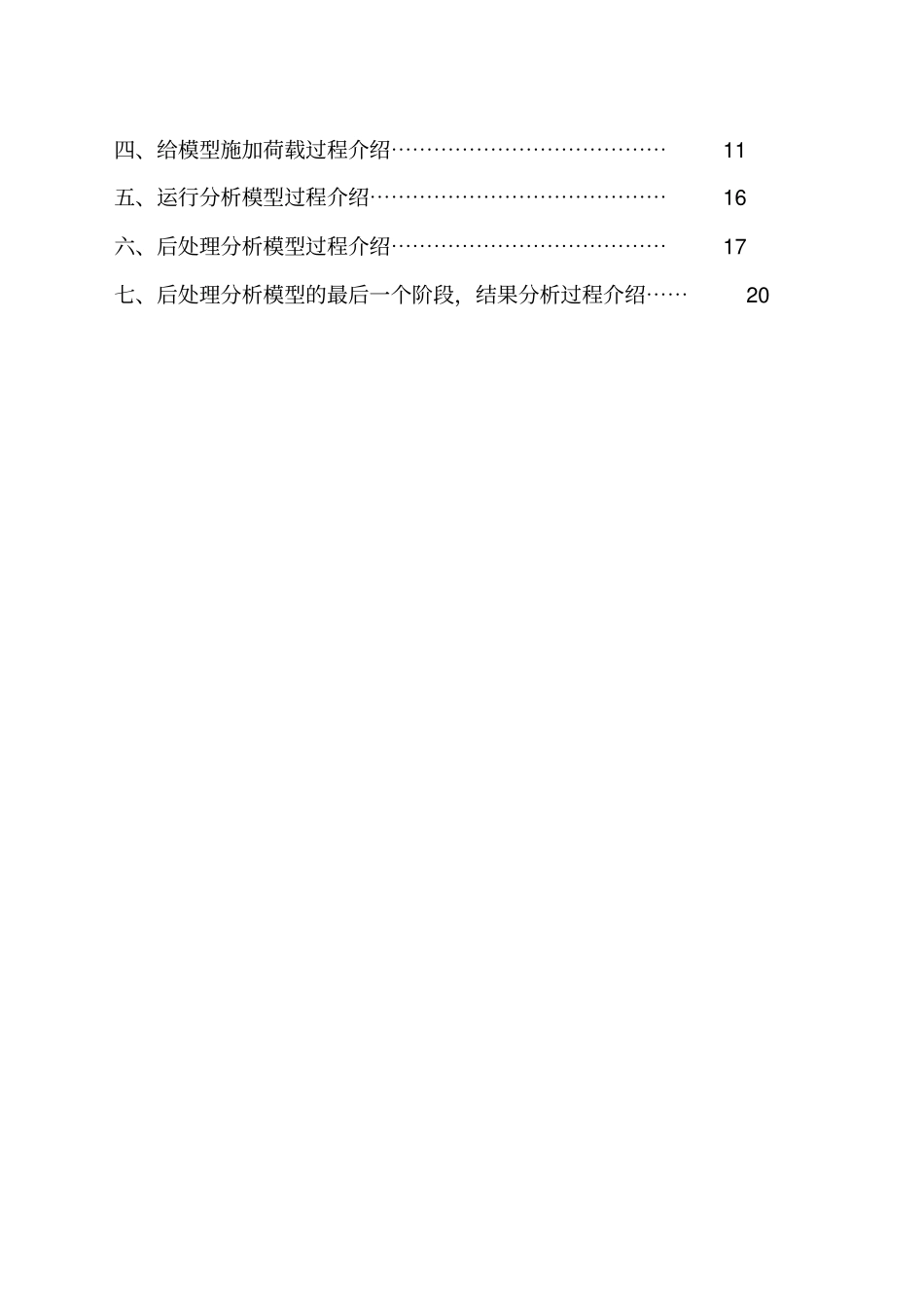

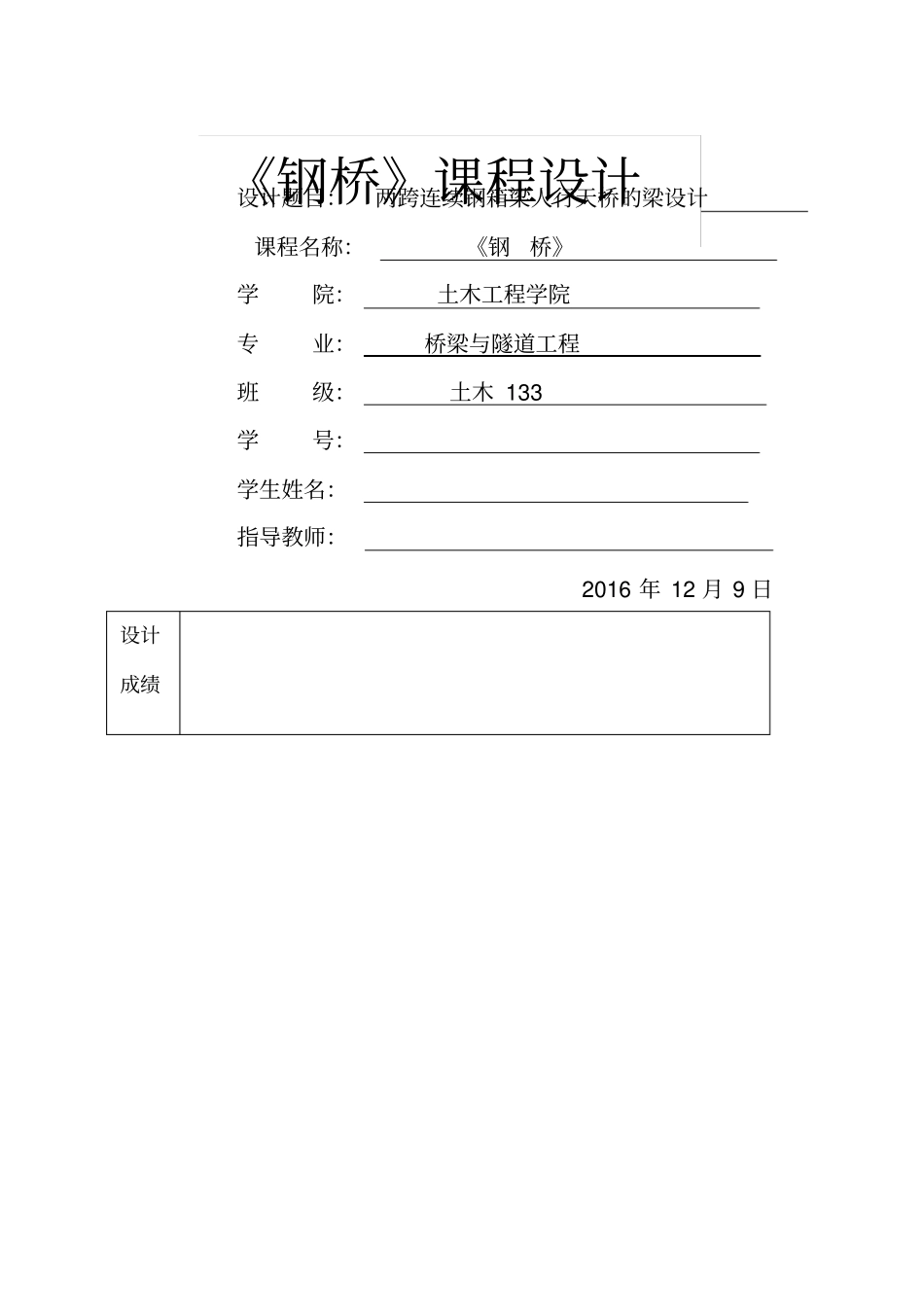

设计题目：两跨连续钢箱梁人行天桥的梁设计课程名称：《钢桥》学院：土木工程学院专业：桥梁与隧道工程班级：土木 133 学号：学生姓名：指导教师：2016 年 12 月 9 日设计成绩《钢桥》课程设计评语年月日目录Content 一、《钢桥》课程设计要达到的目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、设计资料及设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 三、建模过程介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 四、给模型施加荷载过程介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 五、运行分析模型过程介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 六、后处理分析模型过程介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 七、后处理分析模型的最后一个阶段，结果分析过程介绍⋯⋯20两跨连续钢箱梁人行天桥的梁设计一、《钢桥》课程设计要达到的目的现代钢桥按主梁划分为钢板梁桥、钢箱梁桥、钢桁梁桥和组合梁桥，按结构传力形式及桥型可分为斜拉桥、悬索桥和拱桥，这些都是现代钢桥的主要对象。 这些桥的受力复杂， 所以其全寿命周期设计必须依赖于计算机辅助（ CAD）完成，目前主要是采用Midas/civil进行辅助设计，所以学习 Midas/civil的基本使用是本课程设计的主要目标。另外，以简单的两跨连续钢箱梁人行天桥的梁设计，就可以基本涵盖建模、施加荷载、运行分析、结果查看和对照规范进行设计等环节，也会体现 Midas/civil设计过程中的前处理和后处理的要求，所以本课程的设计时“麻雀虽小五脏俱全”。要求使用Midas/civil主要设计与分析该桥主梁， 把设计的理论思想和具体使用软件的步骤表述清楚，做到原理明白、 思路清晰、操作具体和数据明确等设计要求。二、设计资料及设计要求1. 桥梁简介及设计参数本课程设计依托的是工程实例某市一座两跨连续钢箱梁人行天桥，跨径布置为 +米。桥梁的设计参数主要有以下几点，没有提及的按规范推荐取用或合理按照工程经验选取。（1）钢箱梁桥的几何信息：根据给定的CAD文件，桥最外围宽度是 4000mm，因两侧设有栏杆，宽度为 250mm，所以桥面全宽 3500mm。天桥为两跨连续箱形截面梁，跨径为257500+216500mm。截面为单梁双室箱形截面，箱梁钢板厚度为50mm，双轴对称矩形截面，连腹板净高 1100mm，全高 1200mm，如图 1 所示。图 1 钢箱梁截面几何尺寸（2）钢箱梁桥的材料信息：根据CAD给定的图纸可知，该桥主梁选用 Q345钢。（3）钢箱梁桥的荷载信息：考虑人群荷载为m2。自重是默认必须加以考虑的荷载， 另外为了更符合工程实...
