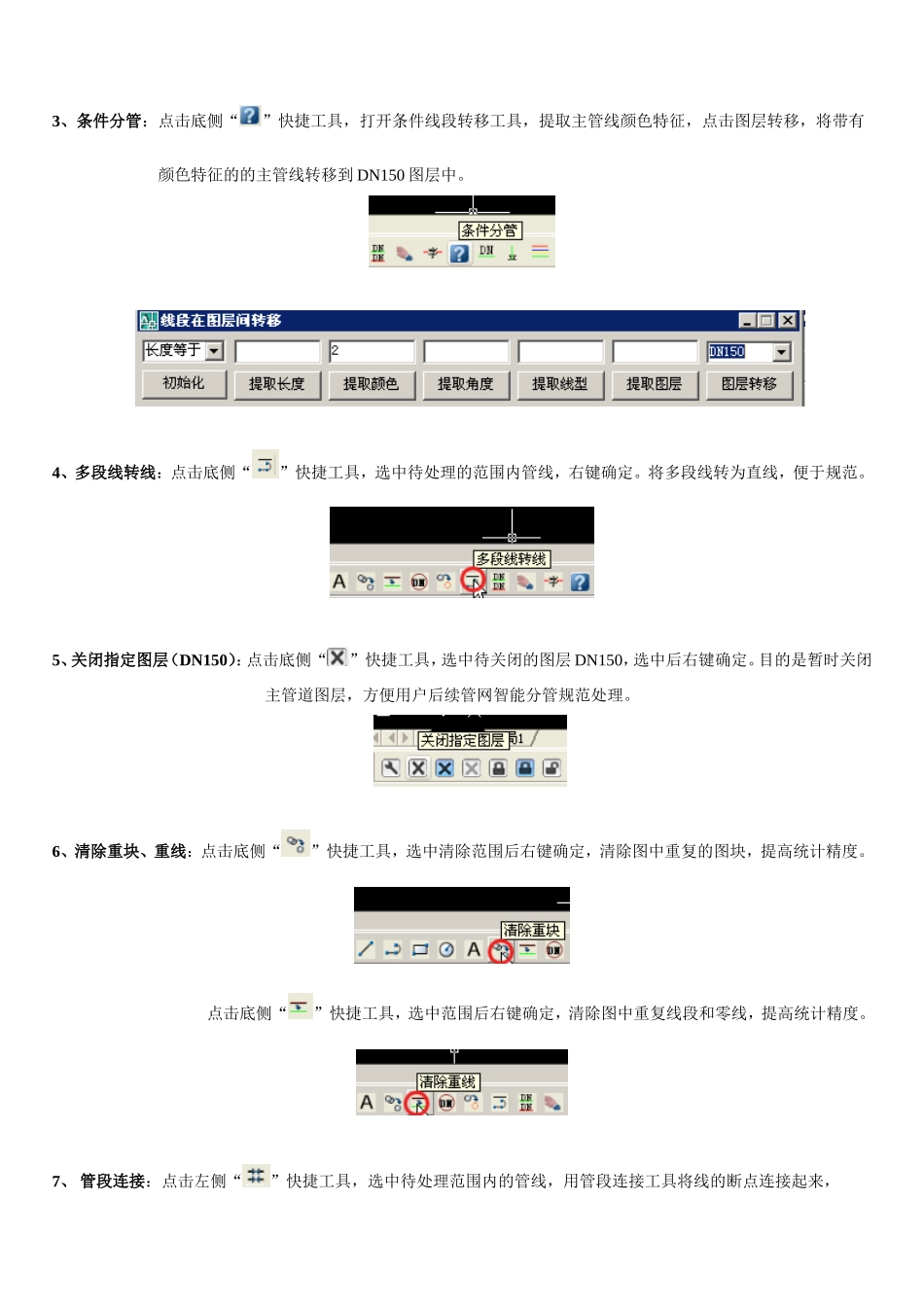

喷淋管道规范-预算流程1、关闭其它图层：点击底侧“”快捷工具，选中待处理图层的图元素，一般包括喷头、管线。选中后右键确定。目的是只展现需要规范的图层，关闭其它图层，方便用户规范处理。2、图块批量处理：点击底侧“”快捷工具，弹出“批量处理图块”对话窗口，通过下面一系列操作完成图块批量处理工作。可与“圆转喷头”、“图生成块”、“图块替换”等工具配合完成图块的规范工作。a)点击“图中收集”按钮，选取范围后，将各类规格名称的设备收集上来。b)收集上来后，先勾中“全选”单选框，然后勾中“上传数据”单选框。c)在“上传数据”状态下，从右侧设备数据库中选取待匹配数据，鼠标左键点击“设备名称”列中对应的选项，将待匹配数据将其替换。d)完成替换后，点击“转移至设备层”，将赋值后的设备规范转移到设备层。e)点击“全部属性赋值”，系统自动将图中所有包含已收集到的设备名称的设备图块完成批量属性赋值。（点击“选择属性赋值”，从图中选择赋值范围，在范围内与收集对象图块相同的进行批量属性赋值。）配合功能：“圆转喷头”、“图生成块”、“图块替换”，在此不做赘述。3、条件分管：点击底侧“”快捷工具，打开条件线段转移工具，提取主管线颜色特征，点击图层转移，将带有颜色特征的的主管线转移到DN150图层中。4、多段线转线：点击底侧“”快捷工具，选中待处理的范围内管线，右键确定。将多段线转为直线，便于规范。5、关闭指定图层（DN150）：点击底侧“”快捷工具，选中待关闭的图层DN150，选中后右键确定。目的是暂时关闭主管道图层，方便用户后续管网智能分管规范处理。6、清除重块、重线：点击底侧“”快捷工具，选中清除范围后右键确定，清除图中重复的图块，提高统计精度。点击底侧“”快捷工具，选中范围后右键确定，清除图中重复线段和零线，提高统计精度。7、管段连接：点击左侧“”快捷工具，选中待处理范围内的管线，用管段连接工具将线的断点连接起来，右键确定。防止断线处的误差影响此后的管线智能分管与管线统计精度。若图纸比较简单可选中全部范围进行处理，若图纸比较复杂则将局部断点处连接即可。8、管管交点处打断：点击左侧“”快捷工具，将图中相交的管线在交点处打断，选择操作范围后点击右键确定。9、喷头处管线打断：点击左侧“”快捷工具，将在喷淋头处没有断点的管线打断，便于分管。图中选择操作范围后点击右键确定。以上步骤均为实现喷淋管网智能分管前所做的初始化工作，主要包括图块规范、主管区分、多段线转线、清除重块重线、管段连接、喷头处管线打断等步骤，接下来我们可以利用智能分管工具进行快速精确的管线规范处理。10、智能分管：点击左侧“”快捷工具，选择管网的进水点即水流指示器处，将该段管网显现在屏幕中，右键确定即可由系统自动化完成该段管网的管线规范过程，系统自动将对应的管线放入对应的DN通径命名的图层中去。注意：智能分管前需要对管网进行规范处理，需要满足如下条件：1、所有管段是连通的，中间不能有中断；2、管段在喷头处，管管交点处是打断的；3、此管网与其它管网不能有相交点；4、喷淋头需要事先规范好；5、智能分管时，分管管路需要全部显现在屏幕中。另外，在智能分管前需要设置管径与喷头的对应关系，默认情况下按照中危险等级I级设置。菜单【设计】-【喷头布置】-【管道设置】11、喷头处加短立管：点击底侧“”快捷工具，选择喷头形式，立管长度，点击“添加立管”按钮，从图中选择添加范围，鼠标右键确定即可。12、管线批量处理：点击底侧“”快捷工具，弹出“批量处理管线”对话窗口，通过下面一系列操作完成管线批量处理工作。可与手动标识分管工具配合完成补充规范过程。a)点击“图中收集”按钮，选取范围后，将各类规格名称的管线收集上来。b)收集上来的带有“PL”或者非“DN”名称的管线为未规范的线段，需要进一步规范。选中“PL”或者非“DN”选项，点击鼠标右键出现下拉菜单，点击“添加标记圆”。c)下图中可见未规范的管线被红色圆标记选中。d)再次点击底侧手动标识分管“”快捷工具，系统进入手动标识分管状态。e）选择待处理的管线、相应的目标管线（已规范的...
