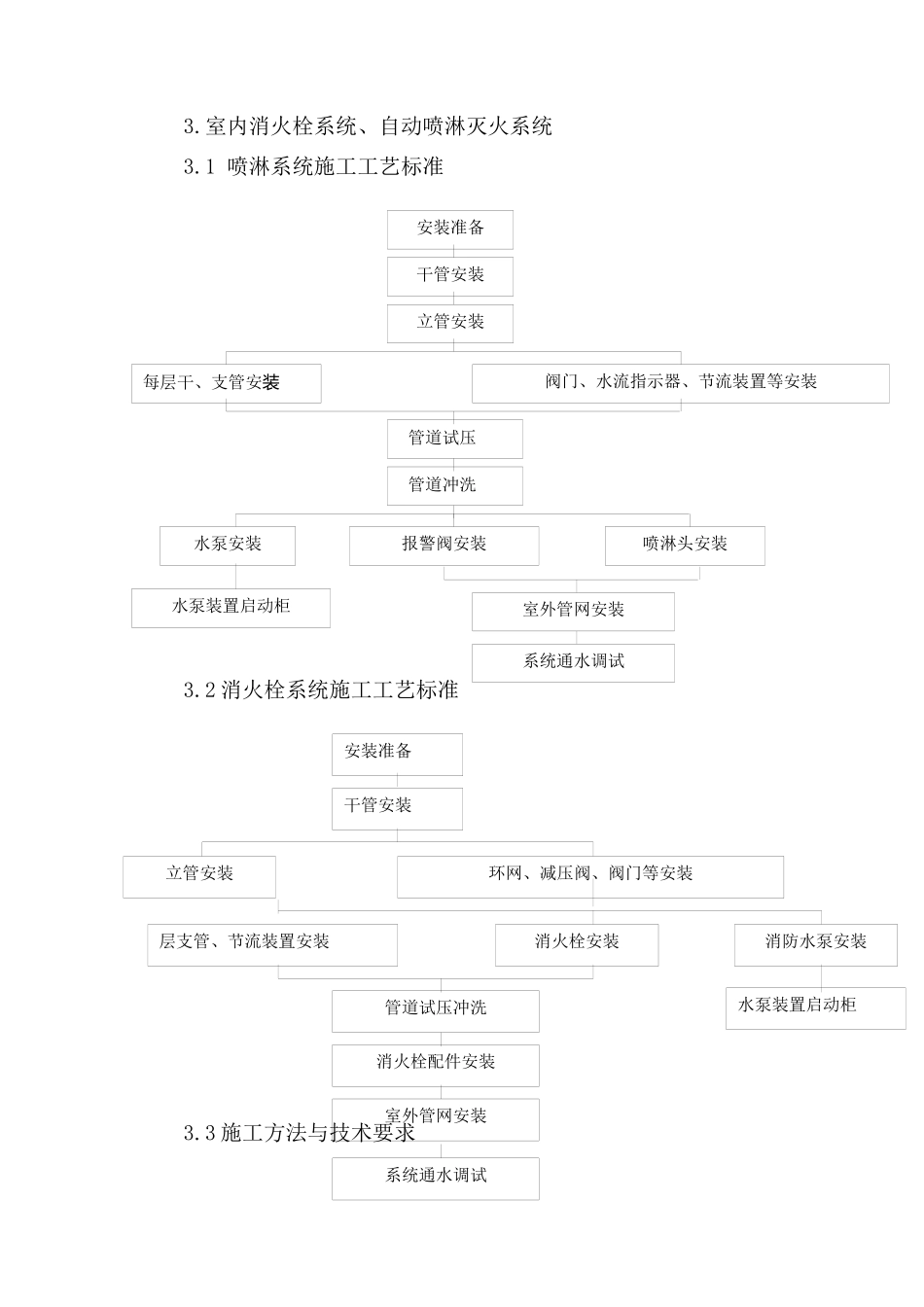

安装准备干管安装立管安装每层干、支管安装阀门、水流指示器、节流装置等安装管道试压管道冲洗水泵安装报警阀安装喷淋头安装室外管网安装水泵装置启动柜系统通水调试安装准备干管安装立管安装环网、减压阀、阀门等安装层支管、节流装置安装消火栓安装消防水泵安装水泵装置启动柜管道试压冲洗消火栓配件安装室外管网安装系统通水调试3.室内消火栓系统、自动喷淋灭火系统3.1喷淋系统施工工艺标准3.2消火栓系统施工工艺标准3.3施工方法与技术要求认真熟悉图纸，测量尺寸，绘制草图，预制加工，核对有关专业图纸，查看各种管道的坐标，标高是否有交叉，或排列位置不当，及时与设计人员及甲方技术负责人研究解决，检查管件、管材、阀门、设备及组件等是否符合设计要求和质量标准。3.3.1管道安装：室内、外消火栓给水管：当管道直径大于100mm时，采用镀锌钢管沟槽式连接方式，当管道直径小于等于100mm时采用镀锌钢管螺纹接口连接。室内、外喷淋给水管：当管道直径大于100mm时，采用镀锌钢管沟槽式连接方式，当管道直径小于等于100mm时采用镀锌钢管螺纹接口连接。A.管道螺纹连接工艺：a.管子宜采用机械切割，切割面不得有飞边、毛刺；当管子变径时宜采用异径接头，管道穿墙处不得有接口。b.层干支管的安装管道，分支预留口的三通定位应准确，应注意走廊吊顶内的管道安装与空调通风管道的位置协调好，三通上最多用一个补心，四通上最多用二个补心。c.管道横向安装宜设0.002～0.005的坡度，且应坡向末端排水管。d.用螺纹连接的管道及配件的安装需做到横平竖直，安装前应全部清洗接口处的浮锈，污垢及油脂。在安装时，管道的两头须用特别金属或塑胶帽盖着。e.所有地下管道须加以保护，避免侵蚀性及机械性之损坏管子，管子连接完毕后，应清理干净并于安放前刷上二层优质沥青漆，外缠以沥青柏油布，坑道回填前应铺上沙或过筛的土壤。B.沟槽连接工艺：a.沟槽式卡箍连接和机械三通、四通、弯头、机械式分支管配件都需要将管道进行滚压沟槽及开孔，满足卡箍式的安装要求。b.管道开槽，采用压槽机按照沟槽的深度和宽度要求，调整压槽机压槽数据，对管道的外槽进行滚压开槽，开槽首先要保证一个与管道外径同心的槽，槽始终保持是均匀的深度。c.管道打孔，在各种规格的管道上按不同分支尺寸用打孔机开孔，将所需开孔管道孔位固定，由打孔机垂直下压切削，将管道孔径打好。d.卡箍安装，刚性直接：用于要求抵抗扭力载荷和弯曲载荷的关键位置。利用加工好的标准带沟槽钢管、配件，采用标准的卡箍就可取得管道的刚性，安装前将卡箍的橡胶垫圈涂好润滑剂，主要在外部及唇部，反扣在须安装的连接口上，连接管道对直，然后橡胶垫圈拨正，在连接管的两端上使用卡箍将垫圈罩入，紧密结合，卡箍均匀地抓住环形沟槽，均匀紧固卡箍两端螺栓，达到与管道紧密结合。e.管道绕性连接，对于管道需适应膨胀、收缩、偏转时，采用绕性连接，连接方式同刚性相同。要求在其螺栓紧固之前先将管道、阀门、管接件或卡箍做完全转动，以便进行校直对准，然后再紧固螺栓。f.机械分支连接，在管道上进行钻孔，以形成出口。在孔中借助于一只安装环而得到加固，这样就形成了一处平滑的出口区域部位。将机械分支配件的橡胶垫圈嵌入机械分支配件（三通、四通）内环，将机械分支配件的定向器插入孔内，在外围加上一个压力响应垫圈，用螺栓紧固，这样就达到了形成一个分支管。C.主要建筑物伸缩缝：所有通过建筑物伸缩缝的管道须装配柔性伸缩接头，以抵受最大差别移动而不至使管道受任何损坏。D.末端试水装置：3.3.2报警阀安装:应设于明显易于操作的位置，距地高度为1.2米左右，两侧离墙不应小于0.5米，报警阀处地面应有排水措施。报警阀组装时应按产品说明书和设计要求，阀门处于常开状态。喷淋立管和消火栓立管安装要安装卡件固定，立管底部的支吊架要牢固，防止立管下坠。水力警铃安装在报警阀附近的外墙上。3.3.3水流指示器安装：一般安装在每层的水平分支干管或某区域的分支干管上。应竖直安装在水平管道上侧，保证叶片活动灵敏，水流指示器前后应保持有5倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致。水流指示器适...
